WT588F02-8S-C语音芯片

产品升级通知

WT588F02-8S-C 是旧版芯片的全新升级型号。本次升级从电源架构与生产工艺两方面入手，提升芯片的稳定性与抗干扰能力。

• 电源架构优化：优化旧版语音芯片电源架构，改善外围电容布局距离限制严苛的问题。

• 稳定性提升：优化内部电路设计与生产工艺，按照工业级标准管控生产流程，提升芯片运行稳定性与抗干扰性能。

升级后全新版本型号：WT588F02-8S-C。

软件/硬件差异表

备注：旧版与新版，测试工具均兼容。

WT588F 系列单芯片不同音频码率可存储秒数（可分段）

注：以上数据基于 16 K 采样率、16 bit 位深度音源计算所得。

可重复烧录语音芯片，自由更换语音

WT588F02-8S-C 支持多次擦写更新，配套资料完整，开发上手快。

• 视频教学

• 上位机工具

• 规格书与原理图

• 发码示例程序

• 资料齐全

网页版上位机，一站式语音制作

提供网页版上位机工具，无需安装复杂环境，支持 Windows、MAC、Linux 全系统通用，在线完成语音制作。

在线语音平台，保障音频隐私

每家企业独享专属注册邀请码，账号数据隔离，保障音频隐私，严防信息泄露。

• TTS 文字转语音：在线生成音频。

• 16 国语言、60+ 音色任选。

• 语音内容、控制方式、语音地址参数一站式调节。

WT588F02-8S-C 可选择通信方式

产品描述

• 语音可反复更换：告别 OTP 语音芯片，配下载器即可随时在线更换声音，无需重复打样。

• 超低功耗更省电：待机休眠电流低于 5 μA，电池供电产品续航更持久。

• 大容量海量语音：单芯片最多可存 300 秒语音，支持超 1,000 段独立语音地址。

管脚定义

测试工具说明

产品规格

核心参数：工作电压 2.2~5.5 V；待机休眠电流 ＜5 μA；内置 Flash 220 KB；最长语音时长 300 秒。

• 音频性能

• 16 位 DSP 内核，32 MHz 振荡。

• 16 bit PWM/DAC 输出，可直驱 8 Ω/0.5 W 喇叭，免外置功放。

• WAV/MP3 双格式（WAV≤16 kHz 单声道，MP3≤24 kHz）。

• 存储与语音

• 150 秒语音（12 kHz 采样）。

• 300 秒语音（6 kHz 采样）。

• 支持 1,000+ 段独立语音地址。

• 灵活可烧写

• 非 OTP 芯片，配下载器/MCU 即可在线更换语音。

• 主控程序 + Flash 数据均可擦除重烧。

电气特性、控制方式与选型须知

电气特性

• 宽压 2.2~5.5 V，兼容 3 V/5 V 系统。

• 播放结束 200 ms 自动休眠。

• 上电初始化约 40 ms，快速启动。

控制方式

• 一线串口，仅占 1 个 I/O 即可控制。

• 二线串口，时钟同步采样更可靠。

• 按键控制（最多配置 4 个按键）、上电即播报/上电播报 X 次/循环播放/连码播放（≤64 段）。

• I/O 口高电平脉冲信号控制、UART 串口通信、IIC 通信控制。

注：选用按键、上电播报、脉冲、UART、IIC 等通信方式需提前联系客服，由我司烧录专用程序。

选型须知（工程师必读）

• 控制方式烧录时已固定，定制需提前与厂商确认应用要求。

• 语音地址 ≥224 段自动切换双字节发码。

• 勿用 4 Ω 喇叭或并联喇叭，避免 PWM LATCH-UP 损坏芯片。

语音想换就换

可擦除闪存存储，语音内容随时在线更新。

• 传统 OTP 芯片：声音定死，烧错一次只能报废重买。

• 本芯片方案：可擦除 Flash 存储，搭配下载器或 MCU 即可随时在线更换语音，主控程序也能擦除重烧。

优势：多版本语音、产品迭代不换芯片、库存更灵活。

更新流程更简单

写入语音 → 测试验证 → 擦除重烧 → 新版本上线。

试错零成本：语音内容与程序可反复修改，项目验证周期提升 80%。

支持 OTA 升级

语音芯片 OTA 升级完整流程：升级数据源（云端/APP/后台服务器）→ 单片机 MCU（解析指令、缓存升级数据）→ 语音芯片（进入升级模式、接收 I2C 数据、写入内置 FLASH 对应位置）完成更新。

三种升级模式：

• 模式一·单条语音更换：更新几十首语音中任意一首，仅替换目标语音。

• 模式二·全部批量更新：更新所有语音内容，整包覆盖升级。

• 模式三·按片区更换：A/B/C/D 机型片区划分，仅更换指定片区，其余保留。

超低休眠功耗

待机休眠电流低于 5 μA。播放结束 200 ms 自动进入休眠，电池供电产品续航更持久，一次性电池也能用很久。

• 工作电流（不接喇叭）：典型 5 mA。

• 休眠电流：＜5 μA。

• 休眠电流仅为工作电流的千分之一。

流程：语音播放中（正常工作）→ 播放结束（200 ms 延时）→ 自动休眠（电流 ＜5 μA）。

海量语音，一芯装下

单芯片最高可存储 300 秒语音（采样率 6 kHz）。

• 超 1,000 段独立语音地址：单字节/双字节自动寻址，海量提示语一芯承载。

• 多语种切换 / 分段提示 / 组合播报：支持 WAV/MP3 多格式，场景化播报更灵活。

• 最多 64 段连码播放：无需外挂存储，方案更简洁、产品更可靠。

单芯片直推 0.5 W 喇叭，功率不够怎么办？

WT588F02-8S-C 内置功放可直接驱动 0.5 W 喇叭；如需更大音量，提供两套方案参考。

方案一·外挂音频功放芯片

在 WT588F02-8S-C 基础上外挂一颗功放 IC，1 W~80 W 功率按需选型。可选型号包括 WT1312、WT4890、WT8673 等，共 10 款型号，覆盖 AB/D/PWM 多类型。

功放型号按功率段选型

小功率段·便携 / 电池供电（1 W ~ 2.5 W）

中功率段·智能家居 / 报警器（2.8 W ~ 8.5 W）

大功率段·车载 / 户外 / 工业（28 W ~ 80 W）

方案二·单芯片直推 4 Ω 3 W 大功率

WT588F02BP-14S 内置 D 类功放，1 颗 IC 直接驱动 4 Ω 3 W 喇叭，无需外挂功放。

• 3 W 直推输出。

• 1 颗 IC 搞定。

• 88% D 类效率。

1 个 IO 全控，节省单片机资源

一线串口应用电路：播放、停止、循环、音量调节，一根信号线全部搞定，仅占主控 1 个 IO 口。

• 对引脚紧张的低成本单片机极其友好。

• 接线更少、布线更简，旧方案升级不用改板，轻松接入现有系统。

BUSY 信号说明

Q：BUSY 信号有什么作用？是否可以不接？

BUSY 为语音芯片的工作状态输出信号。默认状态下，芯片空闲未播放时输出高电平，播放音频时输出低电平；BUSY 输出电平可通过上位机生成 BIN 文件进行配置修改。

该信号并非必接引脚，可根据实际应用需求选择是否连接：

1. 需要检测芯片播放状态，以此触发后续逻辑动作时，建议外接 BUSY 信号。

2. 采用 DAC 输出方案时，可将 BUSY 连接至功放使能引脚，能够有效消除播放时产生的 POP 爆音。

支持在板更新语音，无需拆焊芯片

只需预留烧录口，即可在板更新语音，无需拆焊芯片。应用电路中 MCU 通过预留下载口与 WT588F-8S 连接，实现程序与语音的在线烧录。

二线串口应用电路

语音芯片的工作电压范围 2.0 V~5.5 V，PWM 输出，直推喇叭。二线串口通过独立的时钟线与数据线通信，时钟同步采样更可靠。

适用场景

广泛应用于汽车电子、多媒体、家居防盗通信、电话录音、智能家居、医疗器械、工业自动化控制、玩具、互动消费类产品等领域。

一线串口 vs 两线串口

参数特性·绝对最大额定值（极限参数）

备注：样品在实验室测试的结果，芯片在 -40 ℃~+85 ℃ 下，能够正常工作。

直流特性（电气特性）

VCC=3.0 V，Ta=25 ℃。

注意：芯片在正常播放以及初始化时，电源不要产生超过 1.3 V 的电源波动。

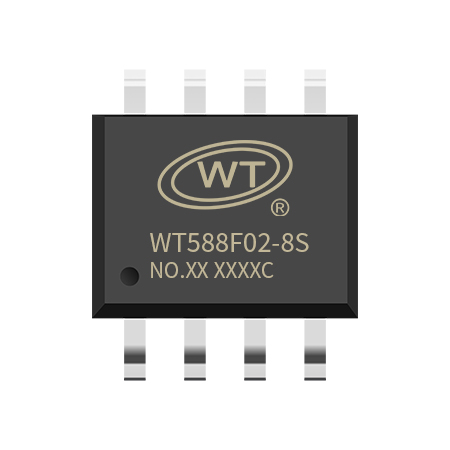

芯片丝印说明

• 8S：代表封装形式。

• XX：代表芯片存储容量。

• 02：代表产品容量为 2 Mbit Flash。

• 588F：代表产品系列。

• WT：代表唯创品牌。

• XX：表示生产批次。

• XXXX：表示生产年月。

• C：表示芯片版本。

封装信息

芯片封装信息（单位：mm）。
