SPI/QSPI/RGB/MIPI四种屏接口怎么选?附对照表与三种返工情形

发布时间:2026-09-18 16:54 浏览次数:

信息摘要

屏接口选错的代价经常要到板子做完、样机点亮之后才暴露,帧率上不去、走线做不出来、或者中间白白多了一颗转换芯片。本文把 SPI、QSPI、RGB、MIPI 四种接口从信号线数量、带宽、屏端结构一路拆到走线难度,附一张对照表和一条可以直接套用的带宽算式,再讲三种最常见的返工情形,帮你在向屏厂要样之前就把接口定死。

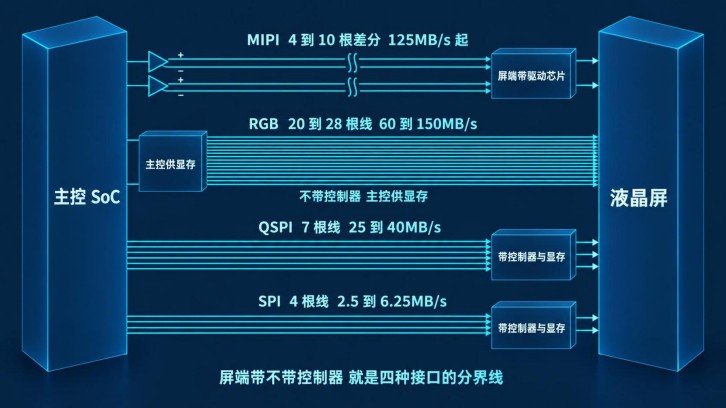

一、四种接口的本质区别,在屏上有没有控制器

网上讲屏接口的文章习惯从线数讲起,其实更该先问一句,这块屏上带不带控制器和显存。

带控制器的屏,主控只需要把要变的那部分画面传过去,屏上的控制器自己把像素写进显存再刷出来。SPI 和 QSPI 屏基本都是这个结构。好处是主控的显存压力和时序压力都很小,几根线就能点亮一块屏;代价是传数据的速度被串行通道卡住,刷新率上不去。

不带控制器的屏,主控必须持续不断把整帧像素推过去,中途停一下就黑屏。RGB 屏就是这种结构。它对主控的要求高,要有一块能持续读出的显存,要能稳定输出像素时钟和行场同步信号;换来的是极高的刷新率和极低的屏端成本,因为屏上那颗控制器和显存被省掉了。

MIPI 屏是第三种,屏上带驱动芯片,走的是高速差分串行,主控按协议把画面打包发送。它把并行接口的线数问题解决掉了,代价是走线规则变严。

四种接口排下来,差别就是把成本压在屏端还是主控端。


二、逐项拆开

1. SPI,四根线点亮一块屏

SPI 是最常见的起步方案,信号线是时钟、数据、片选、命令四根,数据每个时钟周期走一位。常见时钟频率在 20MHz 到 50MHz,理论带宽大概 2.5MB/s 到 6.25MB/s。

它的优点是引脚少、时序简单、屏端自带控制器和显存,所以局部刷新很便宜,改几个数字只需要传那几个区域的像素。缺点是全屏刷新的速度慢,一块 320×480 的屏按每像素两字节算,单帧约 300KB,如果界面要求 10fps,需要 3.07MB/s,单线串行刚刚够用。所以在 SPI 屏上做静态界面和简单动图是合适的,做连续动画就会明显掉帧。

适用尺寸落在 2 寸以内,常见的 0.96 寸方形屏、1.14 寸、1.3 寸基本都用这个接口。

2. QSPI,四根数据线把带宽拉起来

QSPI 就是把数据线从一根扩到四根,每个时钟周期走四位,信号线变成时钟、四根数据、片选、命令共七根。时钟频率能上到 50MHz 到 80MHz,理论带宽 25MB/s 到 40MB/s,比单线 SPI 高四倍以上。

一块 480×480 的圆屏,单帧约 450KB,跑 30fps 需要 13.82MB/s,单线 SPI 的 6.25MB/s 连一半都不到,换成 QSPI 之后就有余量了。圆形智能手表屏、需要动画表盘和视频播放的小屏设备,走的是 QSPI。

它和 SPI 共用同一套控制器结构,屏端一样带显存,所以局部刷新的优势保留了,走线难度也没比 SPI 高多少,只是多三根数据线。

3. RGB,用线数换刷新率

RGB 是并行接口,数据线按色深分,十六位就是十六根,十八位十八根,二十四位二十四根。再加上像素时钟、行同步、场同步、数据使能四根控制线,一共二十到二十八根信号线。

数据是每个时钟周期一次性把整组色值推出去,所以时钟只要 20MHz 到 30MHz,十六位并行就能拿到 60MB/s,比 QSPI 高出一倍多。

它的价值在两处。一是屏端不带控制器和显存,屏本身便宜,省掉的是屏成本和屏上那颗转换芯片。以 4.3 寸以内的方屏为例,主控如果支持 RGB 直驱,屏上就不需要额外的转换芯片,一颗料和对应的 PCB 面积一起省掉,成本大概在 1 元到 2 元。二是刷新率足够撑起 800×600 这个级别,单帧约 937KB,30fps 需要 28.8MB/s,QSPI 全速也就 40MB/s 还要留时序余量,RGB 则相当宽裕。

代价也清楚。二十多根线要走,两层板基本不用想,而且这二十多根线的时序要做等长,PCB 面积和层数都上去了。另外主控必须自己有显存,并且能持续不断供数据,中间一旦断流就是黑屏。

适用尺寸是 2 寸到 5 寸的中屏,3.5 寸、4.3 寸的医疗设备面板、加油机屏、工业 HMI 大多是这个接口。

4. MIPI,把并行线数换成了差分对

MIPI 走的是高速差分串行,一条数据通道叫一个 lane,由一对差分线组成,再加一对差分时钟线。一条 lane 的信号线是四根,两条 lane 是六根,四条 lane 是十根。单条 lane 的速率在每秒 1Gbps 这个量级,换算成带宽就是 125MB/s,两条 lane 就到 250MB/s。

这个带宽是给大屏准备的。一块 1280×720 的屏,单帧约 1.8MB,30fps 需要 55.3MB/s,一条 lane 就够,两条 lane 有充足余量。

线数从二十多根降到四到十根,看着是把走线问题解决了,规则反而更严。差分对必须做阻抗控制,典型按一百欧姆设计,同一组内的差分线要做等长匹配,线长差要控制在很小范围内,参考平面要完整不能断开。这些规则在小板上很难满足,通常需要四层以上板,走线顺序也要在布局阶段就规划好。

适用尺寸是 5 寸以上、高分辨率的大屏,手机、平板、车载中控是这个接口的主场。


三、四种接口对照表

接口信号线数量每时钟数据量常见时钟理论带宽屏端控制器适用屏尺寸走线难度
SPI4 根1 位20 到 50MHz2.5 到 6.25MB/s有,带显存2 寸以内
QSPI7 根4 位50 到 80MHz25 到 40MB/s有,带显存2 寸以内
RGB20 到 28 根16 到 24 位20 到 30MHz60 到 150MB/s无,主控供显存2 寸到 5 寸
MIPI4 到 10 根差分按协议打包每 lane 1Gbps 级125MB/s 起有驱动芯片5 寸以上

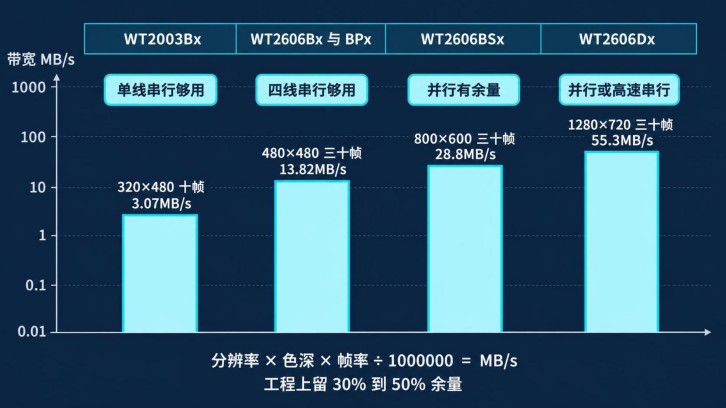

四、先把带宽算一遍

选接口之前先算一遍带宽,这一步能挡掉大部分返工。

算式是分辨率长乘宽乘每像素字节数再乘目标帧率,除以一百万,单位就是 MB/s。每像素字节数按色深算,十六位是两字节,十八位是两字节,二十四位是三字节。

用这个算式过一遍常见档位。320×480 十帧,需要 3.07MB/s,单线串行够。480×480 三十帧,需要 13.82MB/s,单线不够,四线串行够。800×600 三十帧,需要 28.8MB/s,四线串行勉强,并行有余量。1280×720 三十帧,需要 55.3MB/s,得并行或者高速串行。

对照前面那张表,芯片能支持什么分辨率,卡住的地方是接口带宽,不是芯片算力。屏厂报过来一个分辨率,第一件事就是拿这个算式验一遍,看目标帧率需要多少带宽,再看手上的芯片能不能给出来。

理论带宽是满打满算的峰值,实际跑起来还要扣掉命令开销、时序空白、控制信号的间隙。工程上习惯留百分之三十到五十的余量,算出来刚好卡在接口上限的方案,实测往往会掉帧。

五、三种返工情形

返工情形一,样屏接口和方案芯片对不上

最常发生的一种。屏厂给过来的样屏是 3.5 寸并行接口,方案在早期已经按小屏思路选了只出串行接口的型号。到点亮这一步才发现对不上,只能临时加一颗并行转串行的转换芯片。

多一颗料,多一块 PCB 面积,多一次信号完整性问题,刷新率还被转换环节再打一次折。更麻烦的是这颗转换芯片的配置和时序要额外调,原本一周能点亮的屏拖成了两周。

避免的办法是在向屏厂要样之前先把接口类型确认下来,再回头选芯片,别先选芯片再找屏。

返工情形二,带宽没算,帧率不达标

这种返工最隐蔽,因为硬件一次点亮,软件也不报错,只是帧率上不去。

典型过程是按 480×480 选了屏,规格书里写了三十帧,实测只有八到十帧。查了半天软件,图形库配置、缓冲策略、刷屏方式都翻了一遍,最后才发现根因在接口。480×480 单帧 450KB,三十帧需要 13.82MB/s,如果只用了单线串行接口,理论上限是 6.25MB/s,连一半都不到,怎么优化软件都补不回来。

处理方式只剩换接口通道,或者把帧率要求降下来。方案阶段把带宽算式跑一遍几乎不花时间,能省掉整轮返工。

返工情形三,走线做不出来,板子改层

选了大屏走高速差分接口,画板时才发现原来的两层板收不下。差分对要按一百欧姆做阻抗控制,组内要等长,参考平面要完整,这些条件在两层板上很难同时满足。

改板的过程通常是加层、重排走线、调整连接器位置,PCB 单价和打样周期一起上去,结构件如果已经开模,屏的位置和排线方向还可能跟着变。

这个坑有办法提前避开。在原理图定稿之前就让 PCB 工程师看一眼走线可行性,尤其是屏连接器到主控之间的距离和层数,5 寸以上的大屏走差分串行,四层板基本是起点。

六、三步判断自己的项目该用哪种

第一步,算出带宽需求。按分辨率、色深、目标帧率套前面的算式,先得到 MB/s。

第二步,看芯片能给什么接口。这是个硬条件,接口不支持就是不能直驱,中间加转换芯片的成本和性能损失要提前算进去,多数情况下换芯片比加转换芯片划算。

第三步,看板子的余量。二十多根并行线加等长要求,对小板是不小的压力;差分串行线数少但规则严,要根据板子的层数和空间选。空间紧张、屏又不大,串行接口往往更合适;屏上到 3.5 寸以上、要跑三十帧动画,并行的性价比就出来了。

三步走完,接口基本定了,往下是挑具体型号。


七、五款芯片的接口能力

按前面的判断看五款芯片,接口分布是这样。

芯片型号串行接口并行接口高速串行屏幕尺寸区间
WT2003BxSPI/QSPI不支持不支持0.96 寸到 1.3 寸
WT2606BxSPI/QSPI不支持不支持1.3 寸到 1.43 寸圆屏
WT2606BPxSPI/QSPI不支持不支持1.43 寸到 1.5 寸圆屏
WT2606BSxSPI/QSPIRGB 直驱不支持2.0 寸到 4.3 寸方屏
WT2606DxSPI/QSPIRGBMIPI5.0 寸到 10.1 寸

WT2003Bx 走 SPI 和 QSPI,配 0.96 寸到 1.3 寸的小屏,支持 GIF 320×480 十帧,正好落在单线串行的带宽范围内。这颗芯片内置 23 路电容触摸按键通道,按键和显示在同一颗芯片上,省掉外接触摸芯片。

WT2606Bx 和 WT2606BPx 同样是 SPI 和 QSPI,但把带宽用在了别处,圆屏 480×480 跑三十帧。Bx 是蓝牙低功耗加内置 128Mbit Flash 的配置,适配基础手表和手持仪器;BPx 加了双核 180MHz 和 2.5D 图形处理器,动画和视频表盘是它的差别,两颗都不支持并行接口。

WT2606BSx 是第一款支持 RGB 直驱的,4.3 寸以内的 RGB 屏可以直接挂上去,不用转换芯片,物料成本大致 12 元到 18 元。它带 DVP 和 SPI-CSI 两路摄像头接口,49 个 GPIO,充电桩交互屏、86 盒墙壁中控、可视门铃、商厨设备屏、储能显示这些场景都在这个档位。分辨率到 800×600 三十帧,前面算过需要 28.8MB/s,走 RGB 有余量。

WT2606Dx 把四种接口全配齐了,5 寸以上大屏可以走 MIPI IPS,同时在串行和并行上都留了通道,理论上可以支持双屏异显,具体要看软件可行性评估。它另外内置了 CAN 控制器和以太网 MAC,外挂 DDR1 最大 128MB,WiFi 与蓝牙 6.0 双模。

接口之外还有三件连带的事得一起定。触摸走的是独立的 I2C 或 SPI 通道,不要和显示接口混在一组线里规划,只有 WT2003Bx 把触摸按键通道做进了芯片内部,做触摸屏同样要外接触摸驱动。背光调光一般用一路 PWM 控制,选型时要确认引脚够不够。动画类应用还要处理同步问题,串行和并行接口的屏通常会引出一路同步信号来做刷屏节拍,减少画面撕裂。

八、选型自检五问

接口定稿之前,用这五个问题过一遍。

  1. 分辨率、色深、目标帧率三个数都确定了吗,带宽算式的结果是多少 MB/s。

  2. 这个带宽需求对应的接口,芯片原生的接口能直接给出来吗,中间要不要加转换芯片。

  3. 板子现在是几层,差分对和并行总线的走线规则能不能满足,屏连接器到主控的距离有多长。

  4. 触摸、背光、同步信号这几路有没有单独留出引脚和通道。

  5. 产品后续如果要把屏做大,接口方向会不会变,现在的选型有没有留下换型号的余地。

前两个问题答案不明确,说明接口还没到可以定稿的状态,这时候画板子基本等于给返工做准备。
