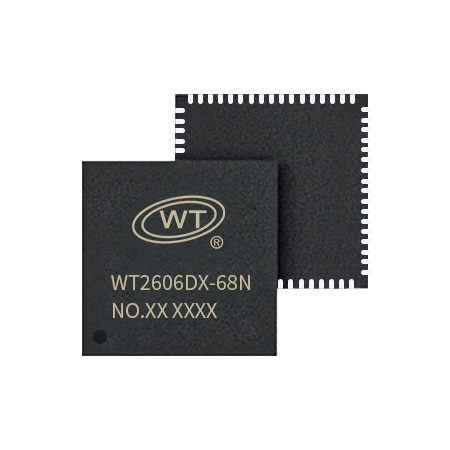

WT2606D 5-10寸TFT驱动芯片

WT2606DX是一款专为高端大屏产品打造的多媒体与视频流应用芯片，提供卓越性价比的TFT屏显方案。芯片搭载高性能RISC-V双核处理器，集成32位CPU与32位GPU核心，主频高达320MHz，在图像处理、视频编码及能效优化方面表现突出。内置2.5D GPU与缩放引擎，支持矢量图形渲染、图像旋转缩放投影与多图层混合，最高支持1280x800分辨率显示。芯片同时配置PSRAM、AVI编解码引擎、TFT-LCD显示接口、CMOS传感器接口、USB 2.0高速设备接口与锂电池充电器，支持SD/MMC等多种存储卡接口，有效简化开发流程，显著缩短开发时间，适配各类大屏人机交互显示场景。

产品特点

☆双核32bit DSP，主频320MHz
☆搭载IEEE754单精度浮点运算单元FPU
☆内置FFT、矩阵运算、数学加速单元
☆双路I-cache与D-cache，提升运行效率
☆片上SRAM 400KB
☆内置SDRAM/DDR，最大64Mbyte
☆SPI FLASH控制器，支持最大64Mbyte
☆支持SDTap/EMU/ETM调试接口
☆外部24MHz主晶振，32KHz RTC实时时钟晶振，内部RC振荡器与PLL锁相环
☆内置2D DMA、2.5D GPU
☆支持矢量图形渲染、图像旋转/缩放/投影
☆多图层混合模式，支持ARGB、RGB、YUV等格式
☆最大支持1280x800分辨率，帧率30fps
☆支持1366x768@30Hz、800x1280@30Hz、1024x768@30Hz等多种分辨率
☆DSP支持SBC/AAC/LDAC/LHDC/LC3/CVSD/mSBC编解码
☆语音处理支持PLC丢包补偿、单/多路MIC降噪、多段DRC/EQ、空间音效
☆2×16bit DAC，采样率8~96kHz，差分模式SNR=103dB，底噪6.4uVrms
☆2×16bit ADC，采样率8~48kHz，差分模式SNR=95dB
☆支持I2S/PDM音频主/从接口
☆双模BT6.0，支持LE Audio
☆支持AoA/AoD、BIS/CIS、Long Range BLE
☆蓝牙发射功率最大19dBm
☆蓝牙接收灵敏度BR=-95.5dBm、EDR Π/4 DQPSK=-96dBm、BLE 1Mbps=-98dBm
☆高速USB×1，SD主机控制器×2
☆32bit多功能定时器×6，UART接口×5，I2C主/从接口×3，SPI主/从接口×3
☆QDEC、CAN控制器、以太网MAC、PAP接口
☆MCPWM×8、灯条控制器×3
☆10bit ADC（4通道）
☆40路GPIO，支持功能重映射
☆内置RTC（闹钟/唤醒）、温度传感器

产品参数/PRODUCT PARAMETERS

引脚定义

软件说明/SOFTWARE DESCRIPTION

标准UART异步串口接口，属于3.3V TTL电平接口。通讯数据格式为起始位1位、数据位8位、奇偶位无、停止位1位，默认波特率115200。通过串口指令可实现音频播放、音量调节、表情图片播放、二维码显示、背光控制、固件升级等全部功能。

串口指令概览

程序与图片升级

图片支持gif、png、jpg格式，通过唯创转换工具将图片转为BIN文件后，可进行整体程序升级或图片视频升级。整体程序升级生成的.wtui文件不能大于14M，升级时不保留之前存在的文件。图片视频升级支持对指定编号的图片、视频进行单独更新，配合唯创填充工具可提前占位，为后续新增表情预留空间。工具自带测试模式，可指定播放编号、调节播放速度、选择显示模式（正常、左进、右进、上进、下进），并支持图标坐标定位叠图预览。

应用领域/APPLICATIONS

WT2606DX面向高端大屏人机交互与多媒体视频流应用，广泛适用于智能家电彩屏交互终端、电动车与摩托车仪表大屏、充电桩显示终端、智能门锁猫眼屏、工控与医疗设备显控界面、美容仪与健身器材彩屏显示等需要大尺寸TFT屏与语音提示结合的产品场景。
