WT2003B TFT屏显示驱动芯片

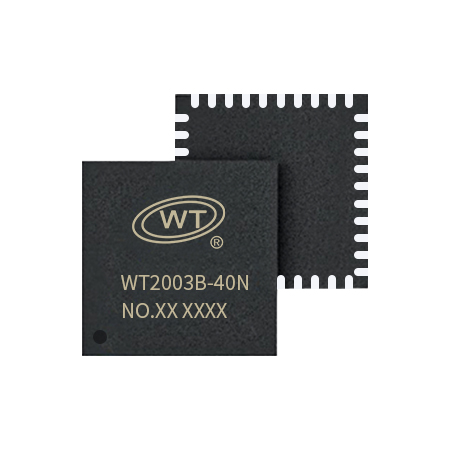

WT2003B-40N芯片是专为满足高端小家电和消费产品需求，而精心设计的一款高性能语音显示驱动芯片，内置RISC-V 32位CPU，典型工作频率为150MHz，并支持专用加速扩展指令。芯片集成高性能0.5W@8欧姆Class D功放，提供丰富的外设接口，包括QSPI、SPI、UART、I2C和PWM。结合蓝牙自研音频编码与解码算法，以及混响、啸叫抑制和语音变调算法，该系列芯片非常适合用于声控玩具、小型家用电器、电子烟、血氧仪等离线语音类产品。它不仅能够简化开发流程，还能显著缩短开发时间。我们的目标是通过这款芯片，提高客户产品开发的效率，从而更好地为客户创造价值。WT2003B人机交互显示方案的推出，精准地满足了市场上对高性能、多功能芯片的特定需求。

1：选型表

2：屏幕支持表

3：产品特点

1. 串口指令功能，语音播放控制、音量调节以及组合播放指令。

2. TFT屏显示驱动，通过串口控制图片显示，支持多种显示模式（如上推、下推、左推、右推、滚动、渐变、刷新等）以及图片堆叠功能，实现图片和文字的显示，全屏显示、半屏显示、局部显示、拼图显示、叠层显示、多控件叠加显示等接口（根据进度情况列出先后实现顺序，可分阶段输出迭代）。

3. TFT屏视频播放，通过串口控制视频播放，支持播放模式包括单次播放、单视频循环播放以及全部视频循环播放。

4. 支持通过串口更新FLASH中的视频内容、OTA（Over-The-Air）更新。

5. 分辨率支持，最高可达320*480*10帧/秒，可通过软件自动适配配置。

6. 串口配置芯片休眠有2种模式，可以关机电流小于5μA，也可以待机小于100μA，可直接接收指令及快速进入工作状态，初始化默认待机状态。

4：串口通讯说明

标准UART异步串口接口，属于3.3V TTL电平接口。通讯数据格式为起始位1位、数据位8位、无奇偶校验位、停止位1位，默认波特率115200。指令帧格式为起始码7E、长度、命令码、参数、累加和校验、结束码EF，每条写命令执行后芯片按协议格式返回对应结果码。

配套上位机工具支持整体程序升级、图片视频升级、测试模式以及文件填充（唯创填充工具），整体程序升级文件不能大于14M，动图BIN文件需按顺序命名并放在升级文件前面。

5：芯片封装管脚说明

WT2003B-40N，40引脚封装，含底部散热焊盘（PIN 0必须接地），I/O口输出驱动能力两档可选（8mA/32mA）。

各引脚完整复用功能及分组配置详见WT2003B-P001 V1.00功能说明书。串口与TFT屏默认管脚分配，串口TX1对应PIN20、RX1对应PIN17、BUSY对应PIN18、TX2对应PIN30、RX2对应PIN29；TFT屏CS对应PIN3、CLK对应PIN2、RST对应PIN4、TE对应PIN6、D0（默认）对应PIN39、D1对应PIN1。

6：电气参数

7：焊接说明

样品阶段手工焊接，建议热风枪温度不超过350℃，时间不超过15s；加热平台温度不超过260℃，不超过15s。
