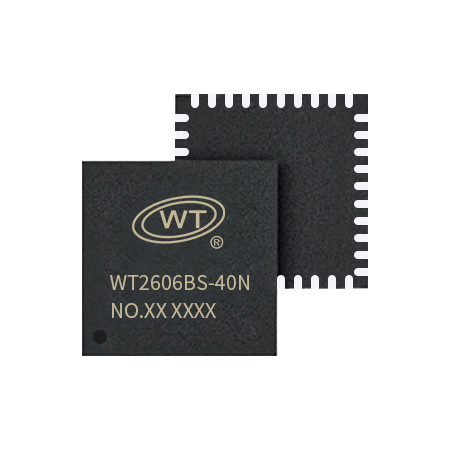

WT2606BS是一颗面向高端大屏产品的多媒体显示芯片，主打彩屏加音视频一体化，性价比出众。芯片采用RISC-V双核架构，集成32位CPU和32位GPU，主频180MHz，图像处理、视频编码和能效表现都有明显提升。片上自带PSRAM、AVI编解码引擎、TFT-LCD显示接口、CMOS传感器接口、缩放引擎、USB 2.0 OHCI/EHCI主从控制器和锂电池充电管理，SD/MMC等多种存储卡接口也都预留好了。开发流程跟着简化，产品上市周期也跟着缩短，彩屏人机交互要用的显示、音频、互联能力，一颗WT2606BS都备齐了。
1、串口转串口：芯片自带双串口，主串口与MCU通信。RX是WT2606BS的输入，TX是输出；INT1做输入检测，低电平触发串口透传，高电平激活控制芯片功能；INT2默认低电平，拉高表示有透传数据；另有BUSY信号指示工作状态。
2、串口指令功能：语音播放控制、音量调节以及组合播放指令。
3、TFT屏显示驱动：串口指令控制图片显示，支持上推、下推、左推、右推、滚动、渐变、刷新等多种显示模式，还带图片堆叠功能。文字、图片、全屏、半屏、局部、拼图、叠层、多控件叠加显示都支持，相关接口按开发进度分阶段开放。
4、TFT屏视频播放：串口指令控制视频播放，单次播放、单视频循环、全部视频循环三种模式可选。
5、支持串口更新FLASH中的视频内容，也支持OTA（Over-The-Air）空中升级。
6、分辨率：最高960*600，Parallel-RGB接口，MJPEG/AVI视频可达960*600、20帧/秒，可通过软件自动适配配置，主流2-5寸TFT彩屏都能直接驱动。
7、低功耗：串口可配置两种休眠模式，关机电流小于5μA，待机电流小于100μA，休眠中照常接收指令，收到指令快速进入工作状态，上电默认待机。
CPU和IO
高性能RISC-V双核，集成32位CPU和32位GPU
双RISC-V处理器包含浮点运算单元（FPU），支持浮点运算
双核RISC-V处理器最大频率180MHz
程序内存：内部32Mbit PSRAM和外部闪存
片上SRAM总量768KB
灵活的GPIO引脚带可编程上拉功能和下拉电阻
支持GPIO唤醒或中断，支持传感器hub
蓝牙
符合蓝牙6.0和BLE标准，支持LE音频BIS/CIS
蓝牙发射功率：BR最高10dBm，EDR最高8.5dBm
蓝牙接收器灵敏度：BR -94.8dBm，EDR -94.8dBm，BLE 1M -98.5dBm，BLE 2M -95.5dBm
音频接口
18bit高精度模数转换MIC ADC x2，SNR 98dB，采样率8KHz至384KHz
18bit高精度数模转换DAC x2，SNR 107dB，采样率4KHz至96KHz
支持灵活音频EQ调节，支持ANS、AEC、PLC、ENC
图形加速器
内置2.5D GPU，支持硬件混合功能、硬件旋转和缩放功能
支持JPEG编码，支持JPEG/MJPEG/GIF解码
数字视频端口（DVP）、SPI CMOS传感器接口（SPI-CSI）
LCD控制器：8位串行RGB、16位并行RGB、8位MCU（8080）系列显示接口
支持ARGB、RGB、CLUT、A格式，支持LVGL、内置GUI
支持DSPI/QSPI/SPI-3wire-9bit/SPI-4wire-8bit
外围设备和接口
24M晶体振荡器电路带片上加载电容，无外部负载；32K晶体振荡器电路带外部加载电容器
32位基本定时器x3，32位多功能支持捕获模式和PWM的定时器x3
全速USB 2.0主机/设备控制器x1，高速USB 2.0主机/设备控制器x1
SD卡主机控制器x2，四相解码器x1
普通UART x2，高速UART带CTS/RTS x1，红外接收器和红外发射器
10位SAR ADC x14通道，IIC主从接口x3，IIS主从接口x1，SPI主从接口x3
机械计步器输入x3
WT2606BS-40N 管脚定义
| Pin No. | Name | Type | Drive(mA) | Function |
|---|---|---|---|---|
| 0 | E-GND | GND | / | E-pad Ground |
| 1 | PB9 | I/O | 8/32 | CLKOUT-G4 / SPI2_CLK_G3 / BTEPTA_PIN2-G1 / DVP_HSYNC / IIC1_SCL-G3 / RX1-G2 / HSTRX-G8 / PWM1-G5 / IRTX-G3 / PB9 |
| 2 | PB10 | I/O | 8/32 | SPI2_DAT/DO_G3 / BTEPTA_PIN3-G1 / DVP_VSYNC / PWM2-G5 / INT-CTP / INT3-G3 / Timer3 Capture-G4 / IRRX-G4 / PB10 |
| 3 | PB11/32KI | I/O | 8/32 | 32K OSCI / BTBPTA_PIN4-G1 / RX0-G4 / PWM3-G5 / Timer4 Capture / IRTX-G4 / PB11 |
| 4 | PB12/32KO | I/O | 8/32 | 32K OSCO / TX0-G4(RX) / PWM4-G5 / PB12 |
| 5 | PE0/HV | I/O | 8 | High Voltage Pin Mute / TX0-G5(RX) / HSTRX-G9 / PWM5-G5 / PWM0-G1 / PE0 |
| 6 | PE1/HV | I/O | 8 | High Voltage Pin Mute / 32K output-G1 / CLKOUT-G5 / SD1_DIO2-G3 / Sensor-INT / RX0-G5 / TX1-G4(RX) / HSTRX-G10 / PWM1-G1 / INT-G / INT4-G1 / PE1 |
| 7 | PE2 | I/O | 8/32 | SD1_DIO3-G3 / RGB_LCD_D15 / Sensor-INT / IIC2_SDA_G3 / IIS_MCLK-G2 / QDECA-G6 / RX1-G4 / HSUART CTS / PWM0-G2 / INT HR / INT5-G2 / Timer3 Capture-G5 / IRRX-G5 / PE2 |
| 8 | PE3 | I/O | 8/32 | SD1_CMD-G3 / RGB_LCD_D14 / SPI_CSI_DATA1_G1 / IIC0_SDA_G4 / IIC2_SCL_G3 / IIS_DO/DAT-G2 / QDECB-G6 / HSUART RTS / PWM1-G2 / IRTX-G5 / Mechanical Pedometer Input-G2 / PE3 |
| 9 | PE4 | I/O | 8/32 | ADC7 / SD1_CLK-G3 / RGB_LCD_D13 / SPI_CSI_DATA0_G1 / DVP_DAT0 / IIC0_SCL_G4 / IIS_BCLK-G2 / TX1-G5(RX) / HSTRX_G11 / PWM0-G3 / PE4 |
| 10 | PE5 | I/O | 8/32 | CLKOUT-G6 / SD1_DIO0/DAT-G3 / RGB_LCD_D12 / SPI_CSI_VCLK-G1 / DVP_VCLK / IIC1_SDA_G4 / IIS_LRCLK-G2 / RX1-G5 / HSTRX-G12 / PWM1-G3 / INT6-G2 / Timer3 Capture-G6 / IRRX-G6 / PE5 |
| 11 | PE6 | I/O | 8/32 | 32K output-G2 / CLKOUT-G7 / SD1_DIO1-G3 / RGB_LCD_D11 / SPI_CSI_MCLK-24M output / DVP_MCLK-24M output / IIC1_SCL_G4 / IIS_DI-G2 / PWM0-G4 / INT6-G3 / IRTX-G6 / Mechanical Pedometer Input-G1 / PE6 |
| 12 | VDDP | PWR | / | 1.8V power supply for PSRAM |
| 13 | VUSB | PWR | / | VUSB power input / VUSB-Update / TX0-G8(RX) / TX1-G1(RX) / HSTRX-G2 |
| 14 | VDDIO | PWR | / | VDDIO power output |
| 15 | VDDHR | PWR | / | Heart LDO output |
| 16 | VBAT | PWR | / | VBAT power input |
| 17 | LX | PWR | / | Buck inductor connect pin |
| 18 | VDDBT | PWR | / | BT power |
| 19 | PWRKEY | A | / | Power key input / Touch0 / ADC13 / INT0-G1 |
| 20 | AVDD NAND | PWR | / | NAND power gate |
| 21 | AVDD_LCD | PWR | / | LCD power gate |
| 22 | AVSS_LED | PWR | / | LCD backlight power gate |
| 23 | AVSS_MOTOR | PWR | / | Motor power gate |
| 24 | PE7 | I/O | 8/32 | Touch1 / ADC8 / RGB_LCD_Display-G4-Software / RGB_LCD_D10 / IIC0_SDA_G1 / TX0-G6(RX) / PWM1-G4 / INT7-G1 / PE7 |
| 25 | PE8 | I/O | 8/32 | Touch2 / ADC9 / SPI2_DI_G4 / EMI_LCD_RST-G2-Software / RGB_LCD_VSYNC-G4 / RGB_LCD_D9 / IIC0_SCL_G1 / RX0-G6 / PWM0-G5 / INT7-G2 / PE8 |
| 26 | PE9 | I/O | 8/32 | Touch3 / ADC10 / SPI2_CLK_G4 / EMI_LCD_TE-G2-Software / RGB_LCD_HSYNC-G4 / RGB_LCD_D8 / IIC0_SDA_G2 / Sensor-INT / QDECA-G3 / PWM1-G5 / INT-G/INT-TE / INT4-G2/INT2-G2 / Timer3 Capture-G7 / IRRX-G7 / PE9 |
| 27 | PE10 | I/O | 8/32 | ADC11 / SPI2_DAT/DO_G4 / EMI_LCD_D7 / RGB 8bit_LCD_D7 / RGB 16bit_LCD_D7 / IIC0_SCL_G2 / Sensor-INT / IIS_MCLK-G3 / QDECB-G3 / PWM0-G1 / INT-HR / INT5-G1 / IRTX-G7 / PE10 |
| 28 | PE11 | I/O | 8/32 | BTEPTA_PIN1-G2 / EMI_LCD_D6 / RGB 8bit_LCD_D6 / RGB 16bit_LCD_D6 / IIC0_SDA_G3 / IIS_DO/DAT-G3 / PWM1-G1 / INT7-G3 / PE11 |
| 29 | PE12 | I/O | 8/32 | BTEPTA_PIN2-G2 / EMI_LCD_D5 / RGB 8bit_LCD_D5 / RGB 16bit_LCD_D5 / IIC0_SCL_G3 / IIS_BCLK-G3 / PWM0-G2 / PE12 |
| 30 | PE13 | I/O | 8/32 | BTEPTA_PIN3-G2 / EMI_LCD_D4 / RGB 8bit_LCD_D4 / RGB 16bit_LCD_D4 / IIC2_SDA_G4 / IIS_LRCLK-G3 / QDECA-G4 / TX1-G6(RX) / HSTRX-G13 / PWM1-G2 / Timer3 Capture-G8 / IRRX-G8 / PE13 |
| 31 | PE14 | I/O | 8/32 | BTEPTA_PIN4-G2 / EMI_LCD_D3 / RGB 8bit_LCD_D3 / RGB 16bit_LCD_D3 / IIC2_SCL_G4 / IIS_DI-G3 / QDECB-G4 / RX1-G6 / PWM0-G3 / IRTX-G8 / PE14 |
| 32 | BT ANT | A | / | BT ANT |
| 33 | OSCI | A | / | 24M OSC input |
| 34 | OSCO | A | / | 24M OSC output |
| 35 | PA0 | I/O | 8/32 | SPI1_WP-flash_WP_DIO2-G1 / SD1_CLK-G1-wifi / SPI_LCD_D3 / EMI_LCD_D2 / RGB 8bit_LCD_D2 / RGB 16bit_LCD_D2 / IIC2_SDA_G1 / QDECA-G1 / TX0-G2(RX) / PWM2-G1 / INT0-G2 / Timer3 Capture-G1 / IRRX-G1 / PA0 |
| 36 | PA1 | I/O | 8/32 | SPI1_DI-Flash_DO_DIO1-G1 / SD1_DIO3-G1-WIFI / SPI_LCD_D2 / EMI_LCD_D1 / RGB 8bit_LCD_D1 / RGB 16bit_LCD_D1 / IIC2_SCL_G1 / QDECB-G1 / RX0-G2 / PWM3-G1 / INT0-G3 / IRTX-G1 / PA1 |
| 37 | PA2 | I/O | 8/32 | SPI1_CS-G1 / SD1_DIO2-G1-Wifi / SPI_LCD_SDA_D0 / EMI_LCD_D0 / RGB 8bit_LCD_D0 / RGB 16bit_LCD_D0 / PWM0-G2 / PA2 |
| 38 | PA3 | I/O | 8/32 | SPI1_DO-Flash_DI_DIO0-G1 / SD1_CMD-G1-Wifi / SPI_LCD_DC_D1 / EMI_LCD_DCX / RGB 8bit_LCD_DE / RGB 16bit_LCD_DE / PWM0-G4 / PA3 |
| 39 | PA4 | I/O | 8/32 | CLKOUT-G1 / SPI1_CLK-G1 / SD1_DIO0-G1-WIFI / SPI_LCD_SCL / EMI_LCD_WRX / RGB 8bit_LCD_CLK / RGB 16bit_LCD_CLK / PWM4-G1 / PA4 |
| 40 | PA5 | I/O | 8/32 | SPI1_HOLD-Flash_Hold_DIO3-G1 / SPI2_DI_G5 / SD1_DIO1-G1-Wifi / SPI_LCD_CS / EMI_LCD_CS / RGB 8bit_LCD_VSYNC-G3 / RGB 16bit_LCD_VSYNC-G5 / PWM5-G1 / INT-WIFI / INT1-G1 / PA5 |
| 41 | PA6 | I/O | 8/32 | SPI2_CLK_G5 / SD0_DIO2-G3 / SPI_LCD_TE-Software / EMI_LCD_TE-G1-Software / RGB 8bit_LCD_HSYNC-G3 / RGB 16bit_LCD_HSYNC-G5 / IIC1_SCL_G1 / PWM1-G2 / INT-TE / INT2-G1 / PA6 |
| 42 | PA7 | I/O | 8/32 | SPI2_DAT/DO_G5 / SD0_DIO3-G3 / SPI_LCD_RST-Software / EMI_LCD_RST-G1-Software / RGB 8bit_LCD_Display-G3-Software / RGB 16bit_LCD_Display-Software / IIC1_SDA_G1 / PWM2-G2 / PA7 |
| 43 | PB3/USBDP-HS2.0 | I/O | 8/32 | Full speed USBDP / High speed USBDP / ADC4 / SPI0DIO-G2 / QDECA-G2 / TX0-G1(RX) / HSTRX-G1 / PWM0-G1 / INT2-G3 / PB3 |
| 44 | PB4/USBDM-HS2.0 | I/O | 8/32 | Full speed USBDM / High speed USBDM / CLKOUT-G3 / ADC5 / SPI0CLK-G2 / QDECB-G2 / RX0-G1 / PWM1-G1 / INT2-G4 / PB4 |
| 45 | PA8 | I/O | 8/32 | ADC0 / SD0_CMD-G3 / IIC1_SCL_G2 / PWM3-G2 / PA8 |
| 46 | PA9/AUX2 | I/O | 8/32 | AUX2 / ADC1 / SPI2_DI_G2 / SD0_CLK-G3 / IIC1_SDA_G2 / PWM4-G2 / PA9 |
| 47 | PA10/AUX3 | I/O | 8/32 | AUX3 / SPI2_CLK_G2 / SD0_DIO0/DAT-G3 / TX1-G3(RX) / HSTRX-G4 / PWM5-G2 / INT-CTP / INT3-G1 / PA10 |
| 48 | PA11/MICBIAS0 | I/O | 8/32 | VDDMIC / MICBIAS0 / SPI2_DAT/DO_G2 / SD0_DIO1-G3 / RX1-G3 / PWM0-G3 / INT-CTP / INT3-G2 / PA11 |
| 49 | DACR | A | / | DAC R |
| 50 | DACL | A | / | DAC L |
| 51 | AGND | GND | / | DAC Ground |
| 52 | PA12/MIC0P | I/O | 8/32 | MIC0INP / PWM1-G3 / PA12 |
| 53 | PA13/MIC1P | I/O | 8/32 | MICBIAS1 / MIC1INP / CLKOUT-G2 / ADC2 / PWM2-G3 / INT0-G4 / Timer3 Capture-G2 / IRRX-G2 / PA13 |
| 54 | PG6 | I/O | 8/32 | ADC12 / SPI0/XIP_CS1-G1 / SPI2_CS1-G1 / PG6 |
| 55 | PG0 | I/O | 8/32 | SPI0/XIP_WP-Flash_WP_DIO2-G1 / SPI2_WP-Flash_WP_DIO2-G1 / SD0_CLK-G1 / PG0 |
| 56 | PG1 | I/O | 8/32 | Boot / SPI0/XIP_DI-Flash_DO_DIO1-G1 / SPI2_DI-Flash_DO_DIO1-G1 / SD0_DIO3-G1 / PG1 |
| 57 | PG2 | I/O | 8/32 | SPI0/XIP_CS-G1 / SPI2_CS-G1 / SD0_DIO2-G1 / PG2 |
| 58 | PG5 | I/O | 8/32 | SPI0/XIP_DO-Flash_DI_DIO0-G1 / SPI2_DO-Flash_DI_DIO0-G1 / SD0_CMD-G1 / PG5 |
| 59 | PG4 | I/O | 8/32 | SPI0/XIP_CLK-G1 / SPI2_CLK-G1 / SD0_DIO0/DAT-G1 / PG4 |
| 60 | PG3 | I/O | 8/32 | SPI0/XIP_HOLD-Flash_Hold_DIO3-G1 / SPI2_HOLD-Flash_Hold_DIO3-G1 / SD0_DIO1-G1 / PG3 |
| 61 | VDDF | PWR | / | Power supply for flash |
| 62 | PB0 | I/O | 8/32 | ADC3 / SPI1_WP-Flash_WP_DIO2-G2 / SD0_CLK-G2 / SD1_CLK-G2-WIFI / DVP DAT7 / QDECA-G7 / TX0-G3(RX) / HSTRX-G5 / PWM5-G3 / INT4-G3 / PB0 |
| 63 | PB1 | I/O | 8/32 | SPI1_DI-Flash_DO_DIO1-G2 / SD0_DIO3-G2 / SD1_DIO3-G2-WIFI / DVP_DAT6 / IIS_MCLK-G1 / QDECB-G7 / RX0-G3 / HSTRX-G6 / PWM1-G4 / INT4-G4 / PB1 |
| 64 | PB2 | I/O | 8/32 | SPI1_CS-G2 / SD0_DIO2-G2 / SD1_DIO2-G2-WIFI / DVP_DAT5 / IIS_DO/DAT-G1 / PWM2-G4 / INT-Motor / INT6-G1 / PB2 |
| 65 | PB5 | I/O | 8/32 | SPI1_DO-Flash_DI_DIO0-G2 / SD0_CMD-G2 / SD1_CMD-G2-WIFI / DVP DAT4 / IIC2_SDA_G2 / IIS_BCLK-G1 / PWM3-G4 / INT5-G4 / PB5 |
| 66 | PB6 | I/O | 8/32 | SPI1_CLK-G2 / SD0_DIO0/DAT-G2 / SD1_DIO0-G2-WIFI / DVP_DAT3 / IIC2_SCL_G2 / IIS_LRCLK-G1 / PWM4-G4 / INT5-G3 / PB6 |
| 67 | PB7 | I/O | 8/32 | ADC6 / SPI1_HOLD-Flash_Hold_DIO3-G2 / SD0_DIO1-G2 / SD1_DIO1-G2-WIFI / DVP DAT2 / IIS_DI-G1 / PWM5-G4 / INT-WIFI / INT1-G2 / Mechanical Pedometer Input-G3 / PB7 |
| 68 | PB8 | I/O | 8/32 | SPI2_DI_G3 / BTEPTA_PIN1-G1 / DVP DAT1 / IIC1_SDA_G3 / TX1-G2(RX) / HSTRX-G7 / PWM0-G5 / INT-CTP / INT3-G4 / Timer3 Capture-G3 / IRRX-G3 / PB8 |
标准UART异步串口，3.3V TTL电平，默认波特率115200。数据格式为1位起始位、8位数据位、无奇偶位、1位停止位。
指令帧格式：起始码7E + 长度 + 拓展FF + 代表02 + 命令 + 参数 + 校验码 + 结束码EF。长度为长度本身+拓展+代表+命令+参数之和；校验码为长度+拓展+代表+命令+参数的低八位字节。主要串口指令如下：
| 命令码 | 指令名称 | 功能说明 |
|---|---|---|
| C0 | 版本查询 | 查询当前程序版本号 |
| A0 | 播放音频 | 按文件索引播放音频，参数两字节大端法，索引值从1开始 |
| AE | 音量设置 | 音量数值范围0~31 |
| D0 | 表情以及图片播放 | 表情索引+播放速度（0~15）+图片播放模式（直接刷新/下进/上进/右进/左进）+推动刷新速度（0~10） |
| D2 | 暂停/继续播放表情 | 参数1播放，0暂停 |
| D3 | 清屏 | 停止正在播放的表情进入黑屏状态 |
| D4 | 二维码显示 | 显示二维码，可设置大小（1~255），字符串长度不得超过199 |
| D5 | 占空比设置 | PWM频率10K，对应三个IO输出PWM，可用于呼吸效果 |
| D7 | 屏幕背光开关 | 参数1打开背光，0关闭背光 |
| D9 | 自定义图标位置 | 图标左顶点在屏幕（x,y）坐标开始显示，最多设置1背景+49个图标，背景可为动图 |
| DA | 动图单次显示 | 单次播放动图，播放速度0~15，模式1播放结束黑屏、2停在最后一帧 |
| FD | 升级握手信息 | 告知待升级固件的内容及大小（程序/单个表情/全部表情+程序/全部表情），返回成功后通过F0指令推送固件数据 |
| FE | 获取表情包大小 | 获取某一个表情占用的空间，单位byte |
| F0 | 固件数据包发送 | 升级握手确认之后推送固件数据，包序号从0开始，每包512byte数据 |
| FB | 串口波特率设置 | 串口驱动号（默认1）+对应的波特率 |
供电参数（PMU）
| 符号 | 参数说明 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VUSB | 充电电压输入 | 4.6 | 5.0 | 5.5 | V |
| VBAT | 电池电压输入 | 3.0 | 3.7 | 4.5 | V |
绝对最大额定值与IO参数
| 符号 | 参数说明 | 最小值 | 最大值 | 单位 | 条件 |
|---|---|---|---|---|---|
| Tamb | 工作环境温度 | -40 | +80 | ℃ | |
| IIN | 输入电流 | -32 | +32 | mA | |
| VIN | 输入电压 | -0.3 | VDDIO+0.3 | V | VDDIO=3.3V |
| VIL | 低电平输入电压 | 0 | 0.3*VDDIO | V | VDDIO=3.3V |
| VIH | 高电平输入电压 | 0.7*VDDIO | 3.3 | V | VDDIO=3.3V |
| 驱动能力 | 输出驱动能力0/1 | 8 | 32 | mA | 高压IO（PE0、PE1）驱动能力8mA |
| RPUP/RPDN | 内部上拉/下拉电阻 | 0.3K/10K/200K | Ω | 精度±20% |
音频DAC参数（18bit）
| 工作模式 | 采样率 | SNR | THD+N | 噪声底 | DNR |
|---|---|---|---|---|---|
| 单端模式 | 8~96KHz | 103dB | -78.1dB | 4.8μVrms | 99.7 |
| 差分模式 | 8~48KHz | 107.5dB | -85dB | 5.1μVrms | 102 |
音频ADC参数（18bit，增益0/6dB）
| 工作模式 | SNR | THD+N | 最大输入电压 |
|---|---|---|---|
| 差分模式 | 98dB | -88dB | -2dBV |
| 外置RC单端模式 | 97dB | -78dB | -2dBV |
| 内置RC单端模式 | 97dB | -72dB | -2dBV |
整体程序升级：先把图片文件（.gif、.png、.jpg，其中.gif为动画）转成BIN文件，动画BIN要排在升级文件最前面，文件按顺序命名，防止升级失败。合成好的整体升级文件后缀为.wtui，不能大于14M。点开始升级后整个程序重写，之前的文件不会保留。
图片视频升级：可选单个或多个需要更新的图片、视频bin文件，按升级编号替换指定编号的内容。升级编号不能超过已有文件数量，模块里有100个文件，编号就只能填1到100。
测试模式：可指定播放某个编号的图片或视频，速度从快到慢填1到15；显示模式有正常、左进、右进、上进、下进五种，进速从快到慢填10到1；图标可从指定（x,y）坐标开始显示，原点在屏幕左上角（0,0）。
唯创填充工具（文件填充）：给后续要新增的图片预留位置。按预估大小生成bin文件，先占住后面要更新的编号，新图片做好后用图片视频升级替换即可，填充不会影响原有显示效果。
