唯创知音 WT2606B 屏显 SoC 把帧缓冲、字库资源和刷屏时序收进一颗芯片。主控只下发显示指令，外挂 SRAM 和 FLASH 一起省掉，板子更简洁，BOM 也更好做下来。

外挂的那两颗料，到底在补什么

给小产品加彩屏，工程师最常听到的一句话是再加个 SRAM 和 FLASH。板子空间本来就紧，每颗料都要算钱，多两颗外围不光是成本，layout 也跟着变复杂。

先把这两颗料的作用拆开看，才知道能不能省掉。

SRAM 补的是帧缓冲

彩屏要显示整幅画面，主控手里得先有一份完整画面的数据。这份数据占着片上 RAM 不放，界面元素越多占得越多。片上 RAM 装不下，就外挂一片 SRAM 顶上。

FLASH 补的是字库和素材

汉字字模、图标、开机画面这些静态资源体积不小。主控内部存储放不下，就外挂一片 FLASH 专门存这些内容，运行时再读出来渲染。

两颗料带来的负担不只在物料成本。SRAM 要布线、要管供电时序，FLASH 要接接口、要写读写逻辑，板面积、贴片点位和调试工作量都跟着上去。对低成本小家电和便携设备来说，这是实打实的负担。

选高集成芯片，看三项内置能力

能不能少外挂，本质看芯片把这三件事收进去了没有。

1. 片内显存。整帧画面的缓冲区在芯片内部，主控不用再外挂 SRAM。

2. 字库与资源管理。常用字形、图标、开机画面能放在芯片端管理，主控不必外挂 FLASH 存素材。

3. 显示控制完整性。刷屏时序、图形绘制、局部刷新都收在芯片里，主控只发指令。

唯创知音 WT2606B 就是按这个思路做的屏显 SoC。片内显存承接整帧画面，字库和资源在 SoC 端管理，主控 MCU 只下发显示指令，外挂 SRAM 和 FLASH 的需求大幅降低。

数据流

界面素材与字库 → 固化在 WT2606B 端 → 主控下发显示指令 → 片内帧缓冲绘制与刷新 → 小彩屏显示

方案优势

• ★ 帧缓冲进片内，主控 RAM 不被整帧画面占住，外挂 SRAM 这一项可以省掉

• ★ 字库和图标资源由 SoC 端管理，主控 flash 不塞字库，外挂 FLASH 也能省掉

• ★ 刷屏时序和图形绘制在 SoC 内完成，主控只发指令，CPU 时间留在业务逻辑上

• ★ 器件数量少，布线、贴片点位和板面积一起降，layout 更好做

• ★ 少两颗外围器件，少两段驱动逻辑，调试工作量下降

• ★ 小容量主控也能带彩屏，选型空间更大，方案不用为显示专门换主控

• ★ 显示与主控解耦，两边各管一块，长时间连续工作互不拖累

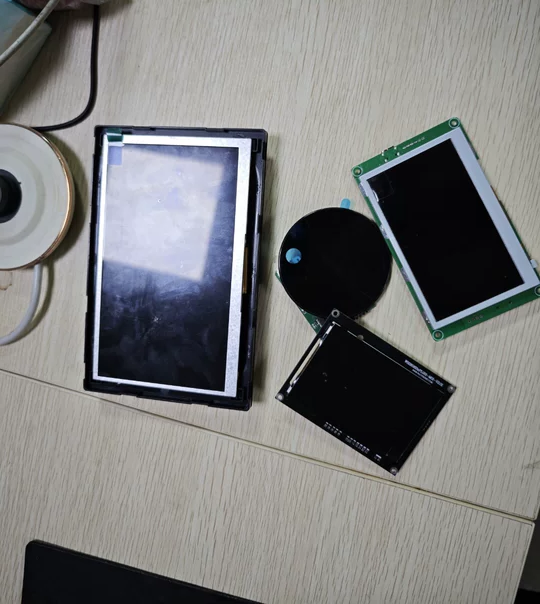

• ★ 覆盖 1.8 到 5 寸小彩屏，同一套架构换屏不用重做方案

集成方案与外挂方案对照

选型落地 checklist

1. 先确认屏的尺寸和接口落在芯片支持范围内，常见 SPI 小彩屏优先。

2. 确认常用字库和图标能由芯片端管理，避免回头还要外挂 FLASH。

3. 确认指令集是否简单，主控端改起来快不快。

4. 确认功耗是否满足产品定位，便携和电池供电的设备尤其要看。

5. 确认现有板子能平滑迁移，显存和字库逻辑迁到 SoC 端，改动集中在显示驱动模块。

典型应用

板子空间紧、要控成本、电池供电的产品最该优先考虑少外围方案。

• 小家电面板，比如咖啡机、净水器、空气炸锅

• 便携仪器与手持设备

• 电动车仪表、智能门锁这类结构紧凑的产品

• 工业小表计、取号机这类批量产品

常见问题

• 问 完全不外挂 FLASH，字库够用吗

• 看界面的用字量。常用汉字和图标能由芯片端管理，多数小屏界面够用。特殊大量字形建议对照 WT2606B-P001 规格书 V1.06 确认容量。

• 问 少外挂会不会牺牲画质

• 不会。画质取决于屏本身和 SoC 的显示处理能力，外挂 SRAM 只是补显存，不参与成像。

• 问 已有的外挂方案能平滑切到单芯片吗

• 可以。核对屏接口和现有板子，把显存与字库逻辑迁到 SoC 端即可，改动集中在显示驱动模块。

• 问 集成度高是不是等于贵

• 综合看更省。少两颗外围器件的料钱、贴片费和板面积，算下来通常比外挂方案更划算，具体以整机 BOM 核算为准。

• 问 主控是常见的小容量 MCU，能带得动彩屏吗

• 能。片内显存接管整帧画面，主控只发指令，对 RAM 和主频的要求比直驱低一档。

• 问 少外围的方案适合哪些产品

• 板子空间紧、要控成本、电池供电的产品最合适，比如小家电面板、便携仪器、电动车仪表、智能门锁这类结构紧凑的产品。

以上具体显示参数以 WT2606B-P001 规格书 V1.06 为准。
