  • WTN6040FP-14S语音芯片

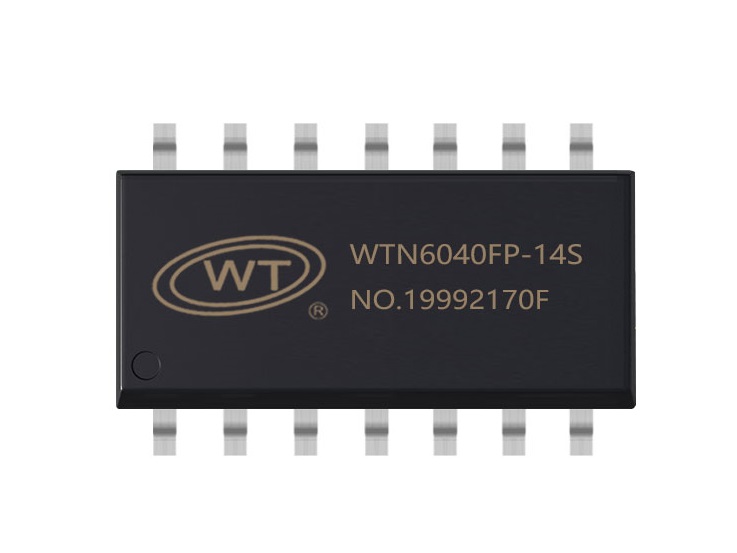

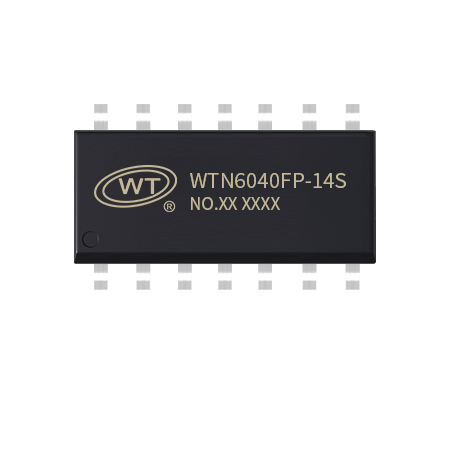

WTN6040FP-14S大功率语音芯片

产品特征:1.工作电压2.0~5.5V(为了使功放能正常工作建议最低工作电压不低于3.0V);
2.音频输出方式:12bit PWM;
3.可直接驱动4R 喇叭,输出3W@5V;
4.支持6K~32Khz采样率的音频播放;
5.客户可以通过配套下载器更换芯片内部语音内容;
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WTN6040FP-14S是深圳唯创知音电子有限公司研发的一款大功率语音芯片,其音频输出类型为PWM,且内置D类音频功率放电路,可直接推4欧/3W喇叭。其输出无需LC滤波也可正常工作。在全带宽范围内降低了 EMI 干扰,最大限度地减少对其他部件的影响。

目前WTN6040FP-14S语音长度可存储40秒语音内容,音频采样率目前最高可达32kHz,16级音量控制,PWM输出方式。此芯片的时钟频率为13.1072(±3%)MHz。该芯片可以通过配套下载器实现在线更换芯片内部语音内容;芯片支持一线、两线串口通讯。


功能简述


1.工作电压2.0~5.5V(为了使功放能正常工作建议最低工作电压不低于3.0V);

2.音频输出方式:12bit PWM;

3.可直接驱动4R 喇叭,输出3W@5V;

4.支持6K~32Khz采样率的音频播放;

5.客户可以通过配套下载器更换芯片内部语音内容;

6.支持一线串口、两线串口;

7.最大支持224段地址语音;

8.Flash型语音芯片,芯片主控程序和Flash数据均可重复烧写。

9.芯片播放结束后,且IO口(DATA和CLK)保持电平稳定(高低电平皆可)1S后,芯片进入休眠

10.芯片带D类音频功率放电路,效率高达88%,无需滤波器;

11.内置短路保护、过流保护、过热保护;

12.优异的全带宽EMI抑制能力;

13.优异的“上电/掉电”噪声抑制;

14.注意:芯片PA2脚平时为低,播放为高;

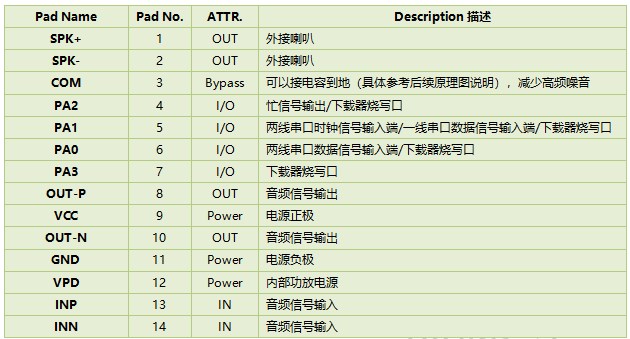

管脚描述


WTN6040FP-14S大功率语音芯片

WTN6040FP-14S大功率语音芯片

注意:请勿给PA2添加上下拉,会有几率导致IC进入非工作模式。

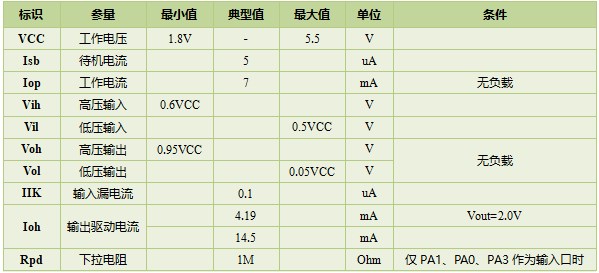

电器特性


WTN6040FP-14S大功率语音芯片

注意:芯片在正常播放以及初始化时,电源不要产生超过1.3V的电源波动。

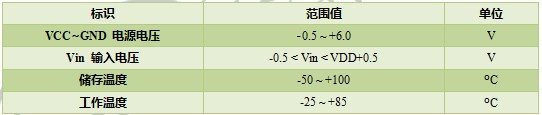

极限参数


WTN6040FP-14S大功率语音芯片

备注:样品在实验室测试的结果,芯片在-40℃~+85℃下,能够正常工作。


应用场景


WTN6040FP-14S大功率语音芯片


在线平台介绍


唯创知音在线语音平台:https://wt588f.waytronic.com:8443

唯创知音在线语音平台优点:平台化开发流程,快捷灵活的开发方式,丰富的语音资源库,一分钟完成语音的编辑处理,一键下载调试,加快工程师项目开发进度。
