WT2605音频蓝牙芯片

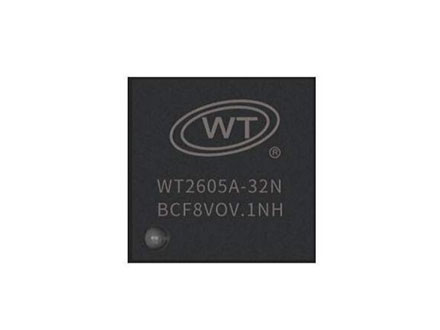

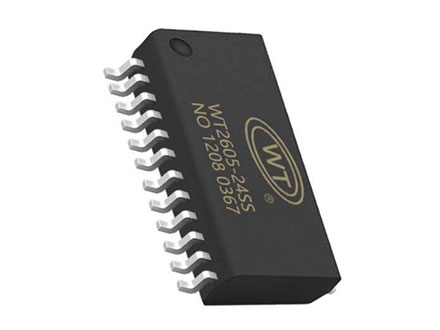

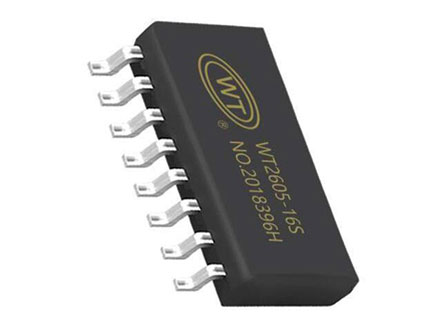

WT2605芯片专为音频蓝牙应用而设计，是深圳唯创知音电子有限公司研发的一款高品质MP3语音编解码蓝牙芯片，内含一个功能强大的DSP（数字信号处理器）核心，通过UART接口与外部器件进行访问以及数据交互，操作简单；芯片内置的模拟接口为用户提供高品质的音频输入和输出,外设接口丰富，可实现不同用户的需求。目前该系列芯片有WT2605-16S、WT2605-24SS、WT2605-28SS、WT2605-32N、WT2605C-32N、WT2605C-32N，分别采用SOP16、TSSOP24、TSSOP28、QFN32四种封装（参考资料可在线下载或联系我司客服人员获取）。

产品特点

CPU特性

★带有DSP指令的32-bit高性能CPU，主频高达120MHz。

时钟和晶振

★外置26MHz晶振。

★3个32bit 通用定时器。

★1个主系统看门狗。

高级外设接口

★GPIO内置上拉和下拉电阻器，可映射为功能IO。

★GPIO支持唤醒中断。

★1个全双工UART。

★1个SPI。

★1个IR控制器。

★1个SD卡主机控制器。

★1个全速USB2.0 HOST/DEVICE 控制器。

★内置PMU电源管理单元。

音频特性

★带有16 bit DAC和16 bit ADC的音频编解码器。

★支持音频均衡器调整。

★支持采样率8，11.025，12，16，22.05,32，44.1和48KHz。

★96dB SNR的高性能音频DAC以及90dB SNR ADC。

蓝牙特性

★符合蓝牙5.0规范：BR/EDR。

★调制方式: GFSK，π/4 DQPSK,8DPSK。

★发射功率: +2dBm。

★占用带宽:≤2MHz

专用解决方案

1、标准音频蓝牙方案

WT2605芯片支持标准音频蓝牙功能，作为业内杰出的音频芯片，WT2605具有高信噪比的ADC以及DAC外设，分辨率高达16bit。同时具备标准的UART，按键控制播放等功能，可外挂U盘、TF卡、SPI Flash等存储器来存储音频文件，SPI FLash支持文件管理，可实现文件索引播放、文件名播放等功能。支持标准的MP3，WAV音频文件播放和蓝牙播放，也可解码播放APE、FLAC等音频文件（需定制）。详情可参考该方案说明书以及原理图。

2、标准录音方案

WT2605芯片支持录音功能，可实现MIC录音以及AUX录音，也可实现音频蓝牙录音，录音的数据可存放在U盘、TF卡或者SPI Flash内，SPI Flash支持文件管理，可实现文件索引录音、文件名录音等功能。通过UART接口与外部器件进行访问交互，录音文件的格式为MP3格式。可定制按键录音等功能。详情可参考该方案说明书以及原理图。

3、远程下载方案

WT2605芯片支持远程下载功能，通过配套4G或者WiFi模组，可将服务器上的音频数据传输到本地存储器上，实现音频文件升级功能，方便用户便捷的更换播放语音，4G/WiFi模组与WT2605芯片以UART作为数据传输，交互接口。音频文件支持升级到SPI Flash或者TF卡内。音频文件格式支持MP3，WAV。详情可参考该方案说明书以及原理图。

4、录音上传方案

WT2605芯片支持录音上传功能，录音数据支持通过UART接口实时输出，方便用户对音频数据进行操作（如上传到服务器，或者语音识别等应用）。同时录音数据还可保存在本地的存储器上，可选择为SPI Flash或者TF卡，U盘作为存储器。音频文件格式支持MP3或者WAV。详情可参考该方案说明书。

5、流媒体方案

WT2605芯片支持流媒体功能。可通过UART接收MP3音频数据解码播放，音频解码支持32~320kbps，内置8KB缓冲空间，每次发送的数据不可超过8KB，待音频数据解码完成后再发送下一包数据。详情可参考该方案说明书以及原理图。

6、实时对讲方案

WT2605芯片支持实时对讲功能。可实现将MIC采集的声音编码为MP3音频数据并通过UART输出，也可通过UART接收MP3音频数据解码播放，该通讯方式为半双工，即MIC采集音频数据输出的时候不可解码播放（解码和编码不可同时工作）。详情可参考该方案说明书以及原理图。

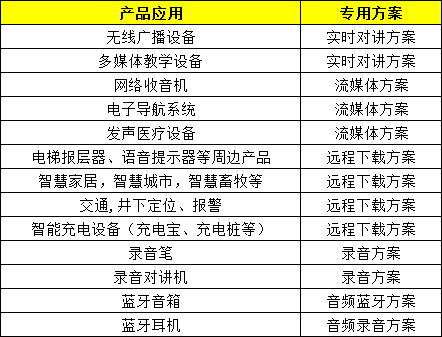

应用范围
