WT2605B03-B音频蓝牙模块

WT2605B03-B音频蓝牙模块是深圳唯创知音电子自主研发的智能型无线音频数据传输、MP3音频播放产品，是低成本高效率的录音方案，具有集成度高，体积小，低功耗，传输稳定等特点，只需在模块外围加上少许的元器件就可以实现高品质音频的无线接收。本身采用免驱动方式，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为录音播放领域开发的低成本解决方案。

WT2605B03-B主要具备三大功能特点：自带MP3功能、双模蓝牙功能、UART串口控制、内置Flash。

产品特点

(1)音频编解码器支持16位立体声DAC和两个通道16位ADC

(2)高性能立体声，ADC具有90dB的信噪比。

(3)三组多功能32位定时器，支持捕获和PWM模式。

(4)USB接口实现主机（USB HID）、从机（USB读卡器）自动切换和USB声卡功能。

(5)SPI-FLASH存放为固定音源区，可以使用U盘更换内容。

(6)标配32M Flash，Flash最大128M，支持 FAT 文件系统，支持 MP3格式语音。

(7)支持U盘离线升级程序。

(8)双模蓝牙功能符合蓝牙5.0和BLE规范，音频蓝牙距离可达20米、透传蓝牙有效距离为7米。

(9)支持定制特种功能：按键控制模式、触摸控制模式等等。

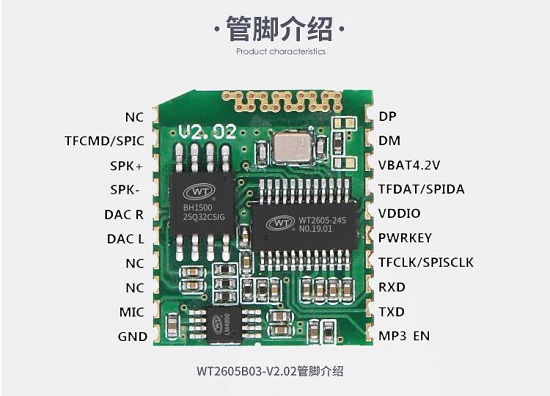

管脚介绍

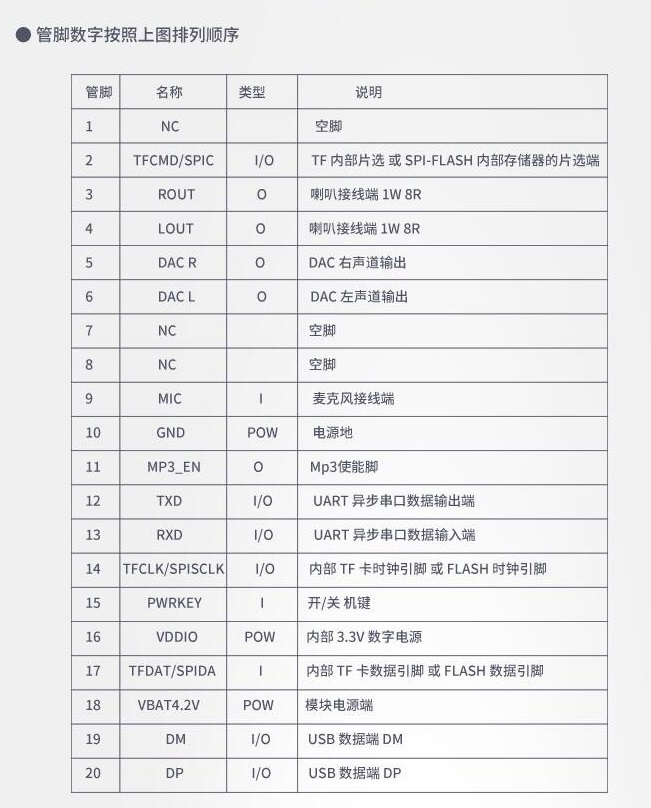

管脚功能描述：

应用范围

该芯片主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PAD 等数码产品的蓝牙设备相连，实现音乐的无线传输和录音。
● 蓝牙音响
● 蓝牙立体声耳机
● 免提电话
● 蓝牙无线传输音频
● 车载音响系统
● 车载免提
● 便捷式导航设备
● 蓝牙录音和 MIC 录音
