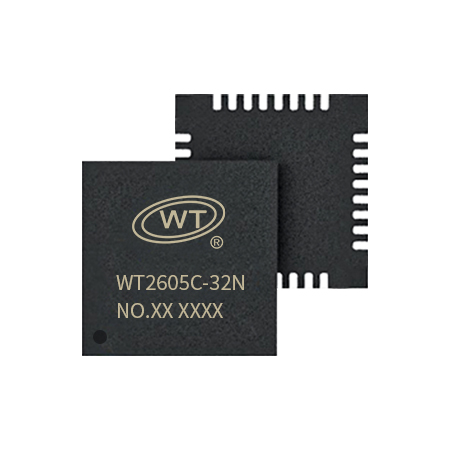

WT2605CX音频蓝牙芯片

　　WT2605CX是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有WT2605CX-32N(体积小4*4MM) 的封装芯片。定制串口通讯协议标准(AT)指令，同时也支持蓝牙连接播放功能。 支持 SPI-Flash、TF 卡、U 盘做为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。 32 级音量可调、最大可以支持外挂 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盘。

　　产品应用领域

　　该芯片主要用于短距离的蓝牙音乐传输，可以方便地和笔记本电脑，手机，PAD等数码产品的蓝牙设备相连，实现音乐的无线传输和录音。

　　比如：蓝牙立体声耳机、免提电话、车载音响系统、车载免提、便捷式导航设备、三轮电动车仪表、汽车仪表、健身器材、医疗设备、蓝牙音箱、智能家电、共享设备、智能家居、白噪声音响、白噪声耳机。详细开发可以与我司工程师进一步沟通。

　　芯片特点

　　WT2605C为双模蓝牙，即音频蓝牙和数传蓝牙，蓝牙版本:5.3+BR+EDR+BLE;

　　支持蓝牙协议:a2dp\avctp\avdtp\avrcp\hfp\spp\smp\att\gap\gatt\rfcomm\sdp\l2cap;

　　支持蓝牙音频解码:SBC、AAC;

　　支持蓝牙音乐播放歌词/专辑封面推送;

　　支持蓝牙通话、来电报号、电话本/通话记录推送;

　　支持蓝牙BLE数据传输，PHY速率2M;

　　支持BLE主机角色、从机角色、主/从一体模式;

　　最大支持128Mbit SPI-Flash、32G的TF卡、32G的U盘，三类外设设备之间，可互相拷贝音频;可通过TF卡、U盘，更新语音芯片程序;

　　支持FAT，FAT32文件系统;

　　控制方式:AT通信接口，默认波特率115200;

　　上电默认不播放，具备BUSY状态指示、BUSY播放时为高电平(可配置);

　　音频输出方式，DAC立体声输出;

　　支持语音高品质音频格式，(8kbps~320kbps)声音优美，.MP3、.WAV格式;

　　芯片的工作电压范围2.8V-5.0V;

　　蓝牙上电后，搜索音频蓝牙名称为：BT_WT2605C;

　　蓝牙晶振参数：24MHZ _12PF，±10PPM;

　　蓝牙上电连接手机后会显示蓝牙电量图标，4.2V以上，电量百分比为100%;

　　蓝牙连接距离10M内，蓝牙芯片布局请参考下文电路设计部分;

　　本司蓝牙音频功能主要分为两个模式：蓝牙模式和音频模式，上电默认蓝牙模式，打开手机蓝牙即可搜索连接;音频模式，即通过串口发送指令控制Flash、TF卡、U盘内音频播放，两者可通过AT+CHMODE指令切换，详情指令操作参考下文，两个模式不能同时运行(即不能在播放蓝牙音乐的同时又控制Flash/TF卡/U盘内音频播放);

　　在MP3模式下，有U盘和TF卡时，先响应TF卡，再响应U盘;支持U盘/TF卡热插拔;

　　音频编解码器支持16位立体声DAC和两个通道16位ADC;

　　高性能立体声，ADC具有90dB的信噪比;

　　上电默认处于蓝牙模式，手机打开搜索蓝牙即可，连上蓝牙后，芯片TX脚会给出：BT_STA:6(6：表示连接成功)返码，断开蓝牙会自动返回：BT_STA:9(9表示断开连接) ，详情请参考指令说明;

　　重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。(建议将150mil和208mil尺寸兼容扩展画上，更方便备货);

【更多详细内容可以在上方下载我司WT2605Cx技术手册】
