  • WT8871音频功放芯片

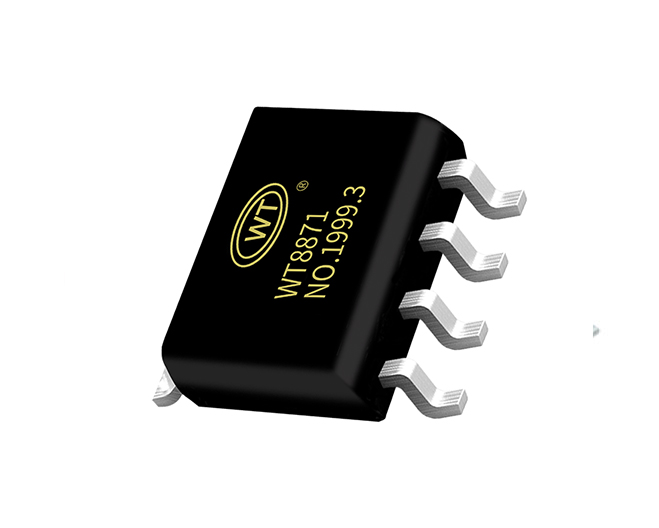

WT8871音频功放芯片

产品特征:1、对FM无干扰,高效率,音质优
2、输出功率高(THD+N<10%,1KHz频率):
3、ESOP封装的为5W(2Ω负载)和3.5W(3Ω负载),3W(4Ω负载)
4、外部增益可调,集成反馈
5、宽工作电压范围2.0V~5.0V  不需驱动输出耦合电容、自举电容和缓冲网络
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT8871是一款无FM干扰,AB类/D类可选式功率放大器。5V工作电压时,最大驱动功率为5W(2Ω,BTL负 载,THD>10%)。WT8871的应用电路简单,只需极少数外围器件,集成反馈电阻;输出不需要外接耦合电容或 上举电容和缓冲网络。WT8871采用ESOP封装,特别适合用于小音量、小体重的便携系统中。可以通过控制进入休眠模式,从而减 少功耗。WT8871内部具有过热自动关断保护机制;工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。反 馈电阻内置,通过配置外围参数可以调整放大器的电压增益及最佳音质效果,方便应用。是您USB低音炮及扩音 器完美的解决方案。


产品特点:


★ 对FM无干扰,高效率,音质优

★  输出功率高(THD+N<10%,1KHz频率):

★  ESOP封装的为5W(2Ω负载)和3.5W(3Ω负载),3W(4Ω负载)

★  掉电模式漏电流小

★  采用ESOP封装

★  外部增益可调,集成反馈

★  宽工作电压范围2.0V~5.0V 不需驱动输出耦合电容、自举电容和缓冲网络

★  单位增益稳定



功放芯片选型表:



产品型号供电范围V输出功率W声道数功放类型静态电流mA关断电流uA
WT48902.2-5.58欧1W单声道AB类3~90.1~0.5
WT83022.5-64欧2.9W单声道D类3<0.1
WT85711E2.5-5.52欧5W单声道AB/D类5<0.1
WT80022.5-5.54欧2.5W单声道D类30.1~0.5
WT8509E2.5-9.24欧8W单声道AB/D类3<0.1
WT8623E5.7~174欧30W单声道D类6.5~920~50
WT8576E2.7~6.24欧4W*2双声道AB/D类7~13<0.1
WT91105~15V2~4欧(13~27)W单声道AB/D类20~30<2
WT8673E5~26V4欧80W*1/8欧40W*2单/双声道D类6.5~920~50

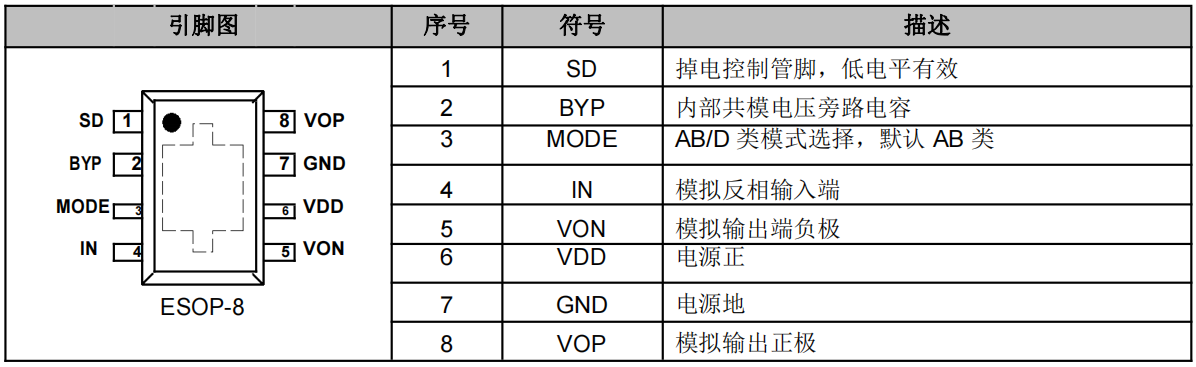

引脚图及引脚说明:

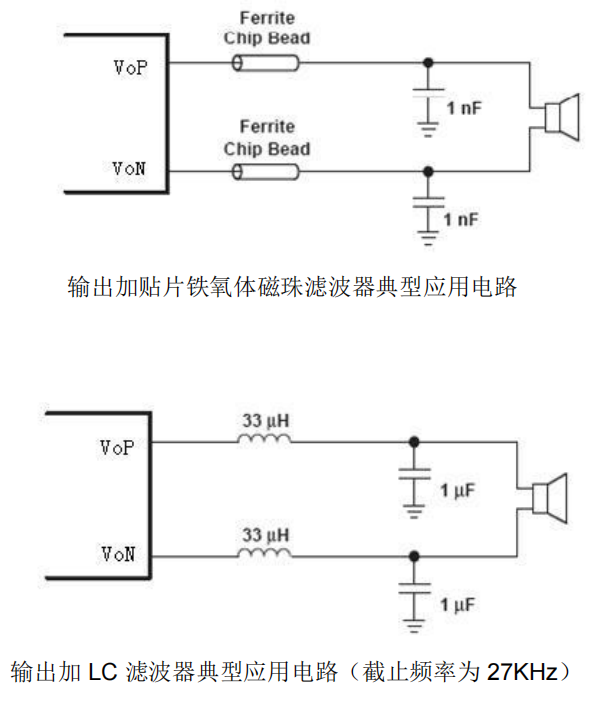

WT8871 输出滤波器





WT8871 是一款无破音D类音频功率放大器。且内置了过流保护,过热保护及欠压保护等功能。有效地保护芯 片在异常工作状况下不被损坏。WT8871 就会进入过流保护模式。重新开关电源后即可取消该模式。

应用场景:


1、手提电脑

2、台式电脑

3、低压音响系统、USB、2.1/2.0多媒体音响等...
