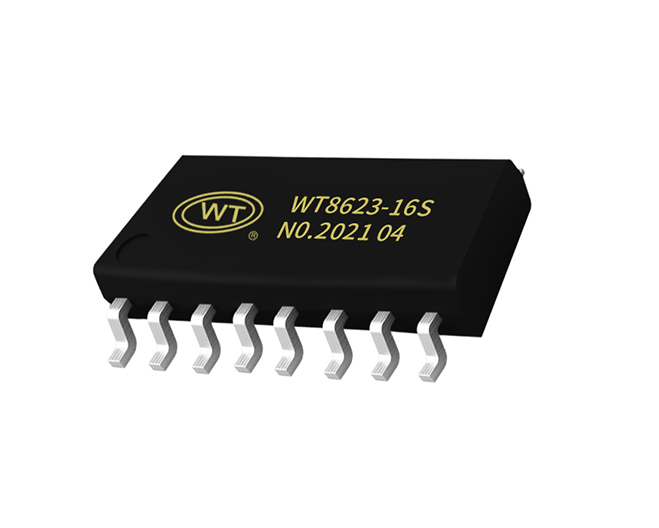

WT8623 单声道功放IC

产品特征:1、输出管脚方便布线布局
2、过流保护短路保护和过热保护
3、良好的失真和防噗声功能
4、可使用单面PCB免滤波30W单声道D类音频放大器
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

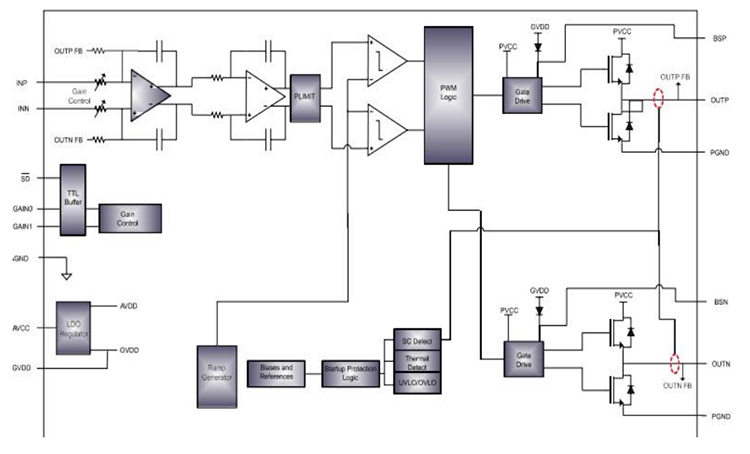

WT8623是一款35W单声道高效D类音频功率放 大电路。先进的EMI抑制技术使得在输出端口 采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。WT8623单通道音频功率放大器是为需 要输出高质量音频功率的系统设计的,采用表面贴装技术,只需少量的外围器件,便使系 统具备高质量的音频输出功率。WT8623内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被 损坏。WT8623在单面PCB的情况下,供电电压在9V以内,可驱动低至2Ω负载的扬声器,最高可提供18W的连续功率;在供电电压15V以内,可以驱动低至4Ω负载的扬声器,提供32W的连续功率;WT8623在双面PCB的情况下,驱动 4Ω负载可以提供32W的连续功率.WT8623具有高达92%的效率,使得在播放音乐的时候无需额外的散热器。WT8623提供纤小的ESOP16封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃


产品特点


1、双面PCB输出功率 Poat 10%THD+N. VDD=12V@RL=4Ω 20W Poat 10%THD+N. VDD=16V@RL=4Ω 32W

2、效率高达92%,无需散热片,较大的电源电压范围5.7V~17V

3、免滤波功能 扬声器保护包括可调功率限制器加直流保护

4、输出管脚方便布线布局

5、良好短路保护和具备自动恢复功能的温度保护

6、良好的失真和防噗声功能

7、四级增益可调


功放芯片选型表


产品型号供电范围V输出功率W声道数功放类型静态电流mA关断电流uA
WT48902.2-5.58欧1W单声道AB类3~90.1~0.5
WT83022.5-64欧2.9W单声道D类3<0.1
WT85711E2.5-5.52欧5W单声道AB/D类5<0.1
WT80022.5-5.54欧2.5W单声道D类30.1~0.5
WT8509E2.5-9.24欧8W单声道AB/D类3<0.1
WT8623E5.7~174欧30W单声道D类6.5~920~50
WT8576E2.7~6.24欧4W*2双声道AB/D类7~13<0.1
WT91105~15V2~4欧(13~27)W单声道AB/D类20~30<2
WT8673E5~26V4欧80W*1/8欧40W*2单/双声道D类6.5~920~50

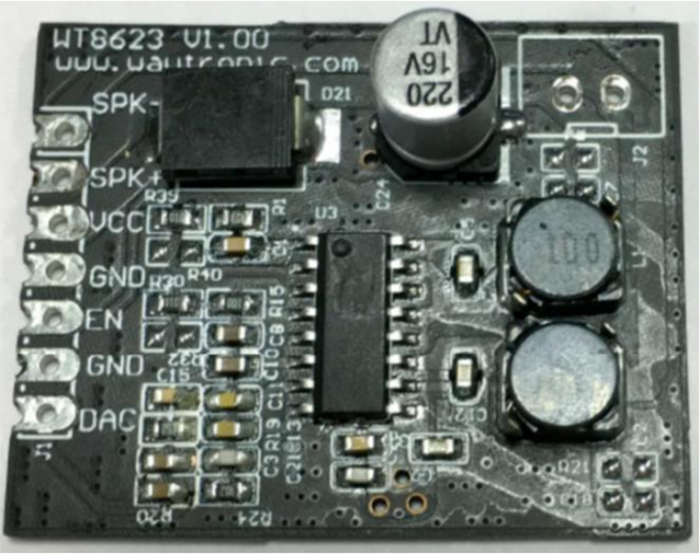

WT8623功放模块使用说明




1. SPK+、SPK-脚为模块的音频输出脚,外接喇叭,可外接4Ω 30W的喇 叭

2. VDD和GND脚为模块的供电脚,供电范围为5.7-17V

3. EN脚为功放的使能脚,EN脚为高电平时,功放芯片工作;EN脚为低电 平时,功放芯片不工作

4. 第五脚GND脚为共地脚,可用于功放模块和语音模块之间的共地,如果 功放模块和语音模块为同一电源供电时可不接

5. DAC脚为音频输入脚,音频信号通过DAC脚输入给功放芯片

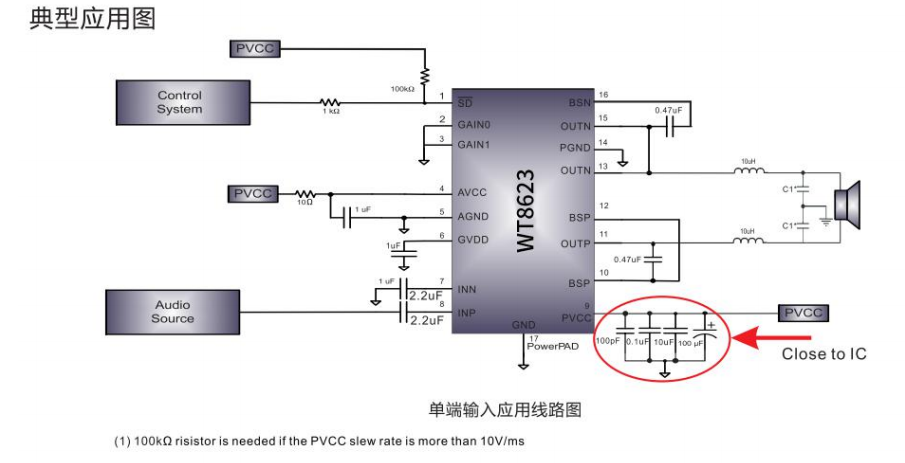

典型应用图及说明

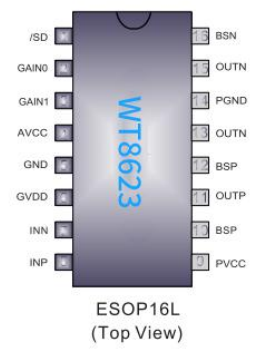

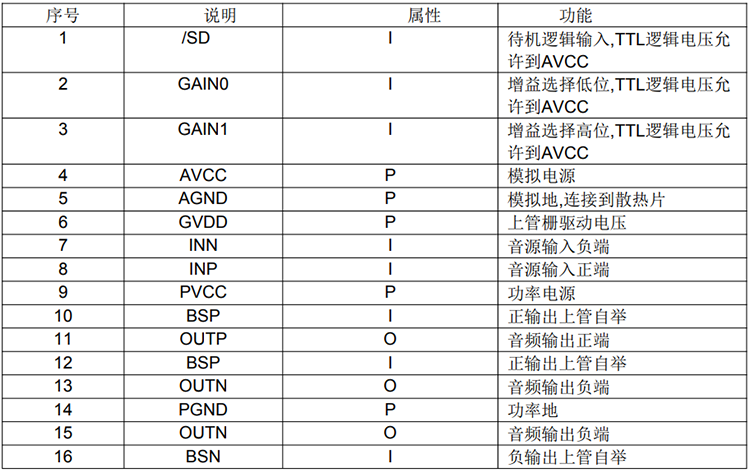

 管脚介绍





应用范围:


1)LCD

2)TV

3)家庭音响系统
