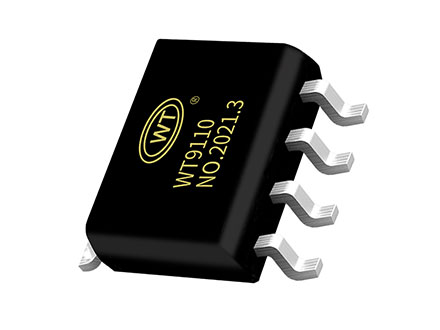

WT9110 D类音频功放IC

产品特征:1、低EMI,高效率,音质优良
2、D类功放、单通道
3、宽工作电压范围5V—15V
4、最大驱动功率为27W,最小驱动功率为13W
5、采用ESOP8 封装
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT9110是一款低EMI,无需滤波器,D类音频功率放大器。14.4V工作电压时,最大驱动功率为27W(VDD=14.4V,4ΩBTL负载,THD<10%),音频范内总谐波失真噪声小于1%(20Hz~20KHz);WT9110的应用电路简单,只需极少数外围电器件;输出不需要外接耦合电容或上举电容和缓冲网络;WT9110采用ESOP8封装,特别适合用于小音量、小体重的便携系统中;

WT9110可以通过控制进入关断模式,从而减少功耗;WT9110内部具有过流、欠压、短路以及过热自动关断保护机制;WT9110工作稳定,通过配置外电阻可以调整放大器的电压增益,方便应用。

注:目前该型号已停产,升级型号为WT9110B,具体可向我司在线客服了解



产品特点:


1、低EMI,高效率,音质优良

2、D类音频放大IC、单通道

3、VDD=14.4V,RL=4Ω,Po=27W,THD+N≤10%

    VDD=12V,RL=3Ω,Po=23.5W,THD+N≤10%

    VDD=12V,RL=4Ω,Po=20W,THD+N≤10%

    VDD=7.4V,RL=2Ω,Po=13W,THD+N≤10%

4、宽工作电压范围5V—15V

5、采用ESOP8 封装



功放芯片选型表:



产品型号供电范围V输出功率W声道数功放类型静态电流mA关断电流uA
WT48902.2-5.58欧1W单声道AB类3~90.1~0.5
WT83022.5-64欧2.9W单声道D类3<0.1
WT85711E2.5-5.52欧5W单声道AB/D类5<0.1
WT80022.5-5.54欧2.5W单声道D类30.1~0.5
WT8509E2.5-9.24欧8W单声道AB/D类3<0.1
WT8623E5.7~174欧30W单声道D类6.5~920~50
WT8576E2.7~6.24欧4W*2双声道AB/D类7~13<0.1
WT9110B5~15V2~4欧(13~27)W单声道D类20~30<2
WT8673E5~26V4欧80W*1/8欧40W*2单/双声道D类6.5~920~50



管脚介绍:





典型应用电路:



: 以上应用中元件说明: Ci:隔直电容,采用0.1µF 或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。 Cs:电源去耦电容,采用足够低 ESR 的电容(小于1µF),VDD=12V 时,为更好的滤除低频噪声,建议另加一个低ESR 贴片电容(不小于10µF)。去耦电容离 VDD 管脚越近越好, 持1.5mm 之内



应用场景:


拉杆音箱、背包音箱

扩音器

大功率蓝牙音箱 、声霸等……
