  • WT8673 功放IC

WT8673 大功率功放ic

产品特征:1、较大的电源电压范围5V~-26V
2、效率高达92%无需散热片
3、良好短路保护和具备自动恢复功能的温度保护
4、以马驱动低至42负载的扬声器最高可提供80W的连续功率
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT8673是一款2x40W立体声;在单声道使用的 情况下;最高可输出80W高效D类音频功放IC。先进的EM抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。WT8673音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。

WT8673内置了过流保护短路保护和过热保护有效的保护芯片在异常的工作条件下不被提坏。WT8673可以驱动低至42负载的扬声器,最高可提供80W的连续功率;WT8673具有高达92%的效率,使得在播放音乐的时候不需要额外的散热器。WT8673提供纤小的ESOP16封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40C至85C。


产品特点


1、较大的电源电压范围5V~-26V

2、效率高达92%,无需散热片

3、固定24倍增益,集成15K输入电阻,360K的反馈电阻

4、音频系统带滤波网络,待机电流小于20mA

5、免滤波功能,输出管脚方便布线布局

6、良好短路保护和具备自动恢复功能的温度保护

7、良好的失真和防噗声功能

8、差分输入

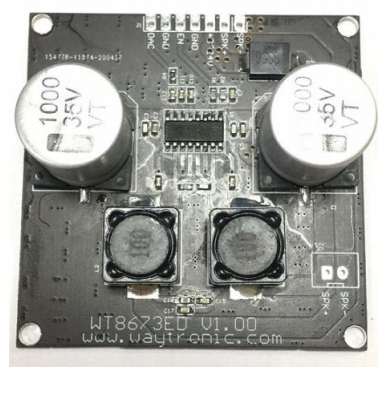

WT8673功放芯片单通道功放使用说明




1、SPK+、SPK-脚为模块的音频输出脚,外接喇叭,可外接4Ω80W的喇叭

2、VDD(5-26V)GND脚为模块的供电脚,供电范围为5-26V

3、EN脚为功放的使能脚,EN脚为高电平时,功放芯片工作;EN脚为低电平时,功放芯片不工作

4、第六脚GND脚为共地脚,可用于功放模块和语音模块之间的共地,如果功放模块和语音模块为同一电源供电时可不接

5、DAC脚为音频输入脚,音频信号通过DAC脚输入给功放芯片



功放芯片选型表


产品型号供电范围V输出功率W声道数功放类型静态电流mA关断电流uA
WT48902.2-5.58欧1W单声道AB类3~90.1~0.5
WT83022.5-64欧2.9W单声道D类3<0.1
WT85711E2.5-5.52欧5W单声道AB/D类5<0.1
WT80022.5-5.54欧2.5W单声道D类30.1~0.5
WT8509E2.5-9.24欧8W单声道AB/D类3<0.1
WT8623E5.7~174欧30W单声道D类6.5~920~50
WT8576E2.7~6.24欧4W*2双声道AB/D类7~13<0.1
WT91105~15V2~4欧(13~27)W单声道AB/D类20~30<2
WT8673E5~26V4欧80W*1/8欧40W*2单/双声道D类6.5~920~50


 管脚介绍





应用范围:


1)LCD

2)TV

3)家庭音响系统
