  • WT8576

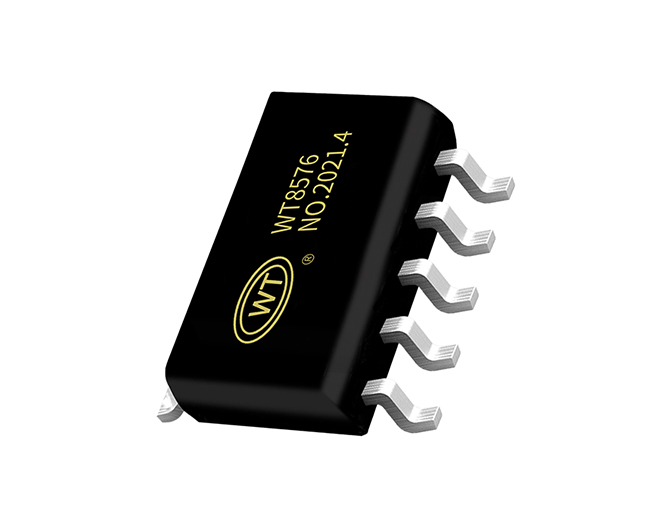

WT8576 双桥音频功放芯片

产品特征:1、工作电压:2.7V到6.2V
2、抑制电路
3、低关断电流(<0.1pA)
4、过流保护短路保护和热保护
5、符合Rohs的无铅封装
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT8576是一款带AB/D切换,双桥音频功率放大器芯片,采用6.0V电源供电;在THD+N等于10% 情况下,能为一个4Ω的负载提供2X4.5W的连续功率,WT8576双通道音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系 统具备高质量的音频输出功率。WT8576采用双通道设计使芯片具有了桥式联接扬声器放大工作模式,简化了音频系统的外围电路设计。WT8576内置了低功耗待机电路和过热保护电路,同时内置了杂音消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。WT8576提供了ESOP10L的封装形式,额定的工作温度范围为-40C至85C。

(该型号目前已停产,可向我司客服咨询其他同功能的替代产品


产品特点


1、工作电压:2.7V到6.2V

2、抑制电路

3、低关断电流(<0.1pA)

4、过流保护,短路保护和热保护

5、符合Rohs的无铅封装


功放芯片选型表



产品型号供电范围V输出功率W声道数功放类型静态电流mA关断电流uA
WT48902.2-5.58欧1W单声道AB类3~90.1~0.5
WT83022.5-64欧2.9W单声道D类3<0.1
WT85711E2.5-5.52欧5W单声道AB/D类5<0.1
WT80022.5-5.54欧2.5W单声道D类30.1~0.5
WT8509E2.5-9.24欧8W单声道AB/D类3<0.1
WT8623E5.7~174欧30W单声道D类6.5~920~50
WT8576E2.7~6.24欧4W*2双声道AB/D类7~13<0.1
WT91105~15V2~4欧(13~27)W单声道AB/D类20~30<2
WT8673E5~26V4欧80W*1/8欧40W*2单/双声道D类6.5~920~50



应用线路图




管脚介绍






应用范围:


1)LCD-TV

2)笔记本电脑

3)数码相框

4)USB接口的扬声器
