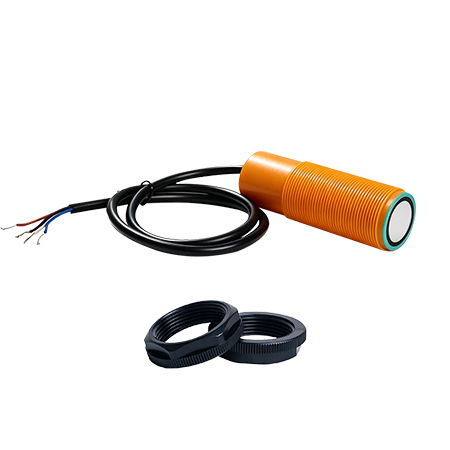

WT4601A-C02 2m 超声波传感器

WT4601A-C02 是唯创知音推出的一款工业级超声波传感器，基于超声波回波测距原理工作，标称测量范围 100 至 2000 mm。传感器内置温度补偿电路，可有效削弱环境温度变化带来的测距偏差，外壳采用铜镀镍工艺并达到 IP67 防护等级，可定制不锈钢外壳以适配腐蚀性环境。产品支持检测范围可调，配备防反接保护与瞬时过压保护，通过 RS485 总线与 Modbus-RTU 协议与上位机通信，适用于液位监测、料位检测、距离测量与物体存在判别等工业场景。

1.1 主要特性

• 测量范围 100 至 2000 mm

• 盲区 0 至 100 mm

• 波束角度 10°

• 重复精度 0.3%

• 分辨率 量程的 0.1%（最小 0.5 mm）

• 工作电压 10 至 30 VDC

• 防护等级 IP67

• 外壳材质 铜镀镍（可定制不锈钢外壳），本体 ABS

• 工作温度 −40 ℃ 至 +80 ℃

• 响应时间 125 ms

• 内置温度补偿，温度漂移 0.05%/°C

• 防反接保护、瞬时过压保护

• 支持 RS485 与 Modbus-RTU，默认波特率 9600，无校验

2. 产品参数

以上数据均在 25 ℃ 环境下测试，最终结果在不同测试条件下会有一定影响，如测试电路、环境、距离、被测物大小材质等，参考值仅供参考。

3. 指示灯说明

4. 温度补偿与温度影响

超声波在空气中的传播速度受气体成分、气压、湿度与温度影响。对绝大多数应用而言气体成分与气压基本稳定，温度则可能出现波动，平均温度每变化 6 ℃，声速约变化 1%。WT4601A-C02 内置温度补偿，可修正温度影响所致 80% 至 90% 的误差。当测量区域内存在温度梯度时，补偿效果会减弱。

内置温度补偿元件具备一定迟滞，对环境温度骤变的响应不如外置测温元件迅速，温度剧烈波动时建议借助外置温度监测做二次修正，并避免传感器在阳光下暴晒。此外，快速流动的气流会干扰测量精度与灵敏度，使用环境应避免强气流。

5. 通信接口与 Modbus-RTU 协议

WT4601A-C02 通过 RS485 总线对外通信，采用 Modbus-RTU 协议，默认波特率 9600，无校验。Modbus 是工业现场常用的请求应答式协议，主机向指定地址的从机发送访问命令，从机返回应答。标准 RS485 总线上主机唯一，从机可为一台或多台，每台从机拥有 1 至 100 的唯一地址。本传感器支持输入寄存器与保持寄存器访问，具体寄存器定义可查阅配套调试软件。当多台测距仪间距较近时，建议开启同步模式，避免彼此发出的超声波相互干扰。

6. 传感器安装

超声波传感器具有方向性，安装位置需特别注意，建议传感器轴线与被测物表面尽量垂直，以取得稳定回波。为保证可靠性与使用寿命，请勿在超出额定温度的范围使用或存储。产品不得用于真空环境或防爆场所。避免在存在大气温度梯度的不均匀环境中使用，否则会产生测量误差。

7. 注意事项

为防止传感器故障或特性恶化，请勿在以下情形使用，真空区或防爆区；大气不均匀、存在温度梯度的环境；溶解性有机物、腐蚀性气体（尤其是氯化氢、硫化氢、酸、碱、盐等）环境。仓库存放需保持正常温湿度并做好防潮，防止引脚氧化；温湿度骤变可能导致性能失效。

将传感器直接装到线路板或外加外壳时，应在传感器与线路板间增加缓冲垫；使用中避免强烈机械震动，工作环境应规避强电磁干扰。若应用于非标准频率等特殊条件，请向唯创知音提供具体工作条件与电路要求，以便定制适配产品。

8. 版本更新记录

9. WT4601A 系列型号对比

WT4601A 系列提供 C01（1m 量程）、C02（2m 量程）、C03（3m 量程）三档产品，核心差异在测量范围、盲区、波束角度与线长，其余电气与环境参数基本一致，可按实际工况的量程需求选型。

以上数据均取自各型号 V1.00 规格书，测试环境 25°C，不同测试条件下会有一定偏差，参考值仅供参考。
