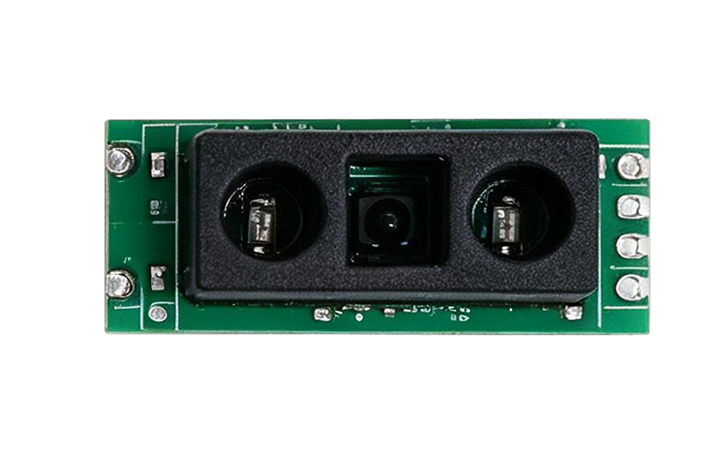

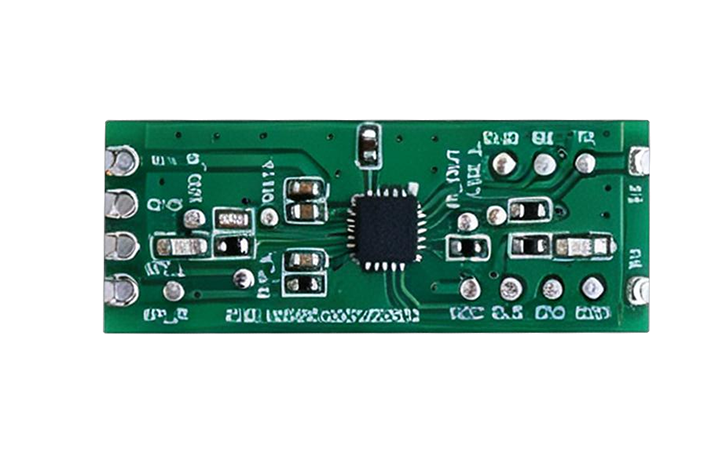

WT4002B-C02红外手扫模块

WT4002B-C02是一款高性能的红外手势识别模块，模块内部集成两只激光手势发射头和一只接收头，外部 MCU 可以通过 UART 接口读取手扫感应数据，支持左右移动的手势识别以及悬停识别。手势识别检测距离 10-20cm，工作电压 3-5V，增加了本产品不同的应用环境，满足不同电源设计产品的需求；UART 通讯，可快速调整各模块的参数，达到快速、方便开发的优势。模块具备抗阳光干扰能力，在窗边、镜前等强光与强反射环境下仍能稳定识别，配合窄条 PCBA 与 EVA 泡棉可直接嵌装于面板内侧，适用于灯具、厨房卫浴设备、自动门门禁与手势开关等免接触操作场景。

产品特点

• 双激光发射头加单接收头的光学感应结构，可识别手掌扫过的方向，左扫与右扫分别独立输出。

• 支持 I/O 与 UART 双接口，INT_L 与 INT_R 直接输出左右扫电平，主控不写串口协议也能完成手势判断。

• 抗干扰能力强，抗阳光干扰，不受环境光变化影响，适合厨房窗边、卫浴镜前等强光安装位置。

• 支持自学习距离，上电一键采集安装环境基线，批量装配免逐台调参。

• 左右发射能量可分别通过串口指令调节，匹配不同面板透光率与安装深度。

• 窄条 PCBA 配 EVA 泡棉做遮光隔离，嵌入式安装不占面板空间。

产品特性

• 手扫距离：10-20cm

• 内部配置：激光手势发射头两只，接收头一只

• 手势状态：左扫、右扫、悬停、离开

• 工作电压：3V ~ 5V

• 工作电流：4.2mA

• 通信接口：UART 与 I/O

• UART 波特率：默认 9600bps

• 接口电平：3.3V TTL

• 触发输出电平：高/低可配，默认高电平

• 发射能量：左右可分别设置，示例 0x0032 转十进制为 50

• 自学习距离：支持，返回学习成功或失败

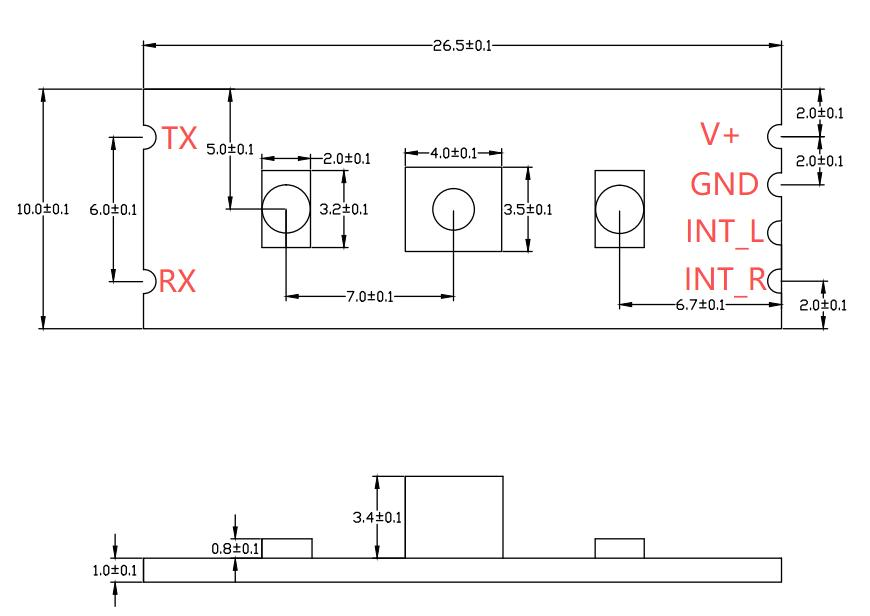

• 模块尺寸：26.5mm10.0mm1.0mm，器件最高 3.4mm

• EVA 泡棉：23.1mm10.1mm7.0mm，中孔 5.0mm*5.6mm

输出特性

• 输出信号：INT_L 左扫电平输出、INT_R 右扫电平输出

• 电平方式：高/低可配，默认高电平

• UART 上报状态：00 左到右，01 右到左，02 悬停，03 离开

• 接口电平：3.3V TTL

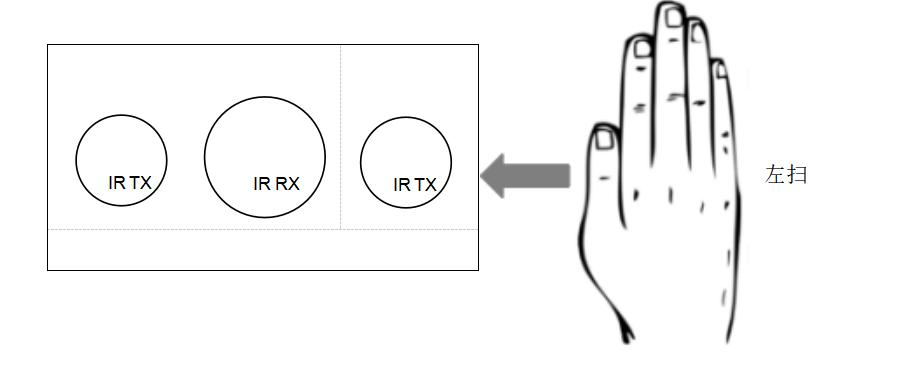

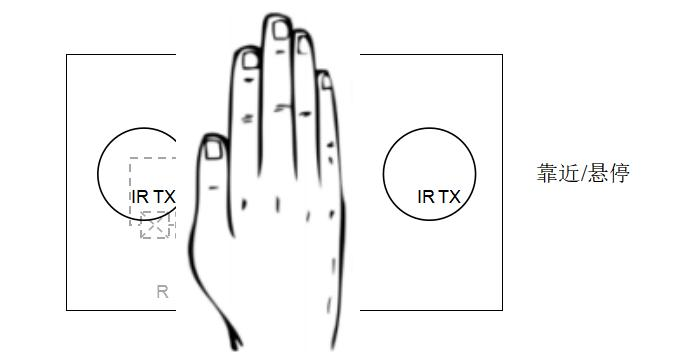

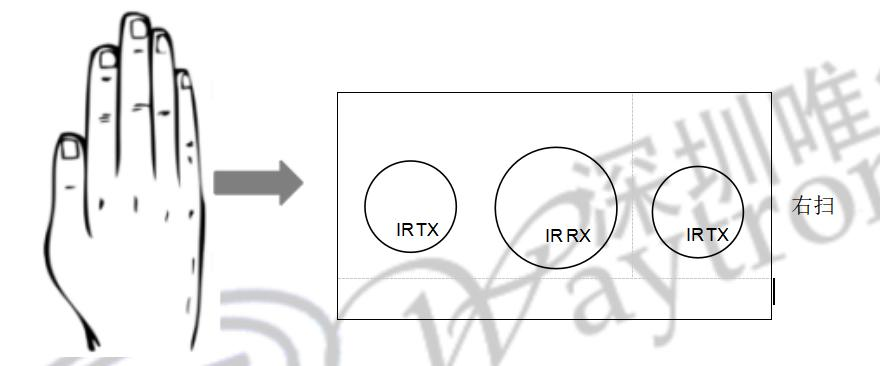

动作示意图

注:手扫距离以实际安装面板的透光率与环境光为准，可通过发射能量配置与自学习距离模式调整，以实际测试为准。

应用场景：

• 智能家居与灯具控制，挥手切换开关与场景，悬停做无级调光，离开自动复位;

• 厨房和卫浴设备，水龙头手势出水，油烟机挥手调风量，智能镜柜挥手开灯，干手机免接触启动;

• 自动门和门禁，挥手触发开门与非接触呼梯，公共场景减少接触;

• 智能手势开关，面板开关、插座、台灯与各类免接触控制终端;

• 消费类电子产品，音箱手势切歌，台灯手势调光，智能垃圾桶挥手开盖。
