WT2000P 录音芯片

深圳唯创知音电子有限公司 | ESOP8封装 | RISC-V 32位处理器 | 产品手册版本 V1.08

产品简介

WT2000P是深圳唯创知音推出的一款功能强大的高性价比语音芯片，搭载RISC-V 32位处理器内核，最高运行频率可达100MHz。芯片内置音频专用加速指令，支持MP3、S1A、MIDI、ADPCM等多种音频编解码算法，同时集成了16bit PWM输出驱动，能够直接驱动8欧姆0.5W的喇叭，无需外接功放电路即可实现音频播放。

在录音能力方面，WT2000P内建12bit高精度ADC模块，支持16KHz采样率的MP3压缩录音，码率可在8/16/24/32/40/56/64kbps七档之间灵活选择，以平衡音质与存储空间的占用。芯片片内提供3Mbits的数据存储空间，录音数据与固定语音共用该存储区，用户可根据实际需求调整录音时长与预置语音的分配比例。

芯片还集成了VAD语音活动检测、混响、啸叫抑制、变音、降噪等丰富的音频处理算法，并且支持IIC和UART两种硬件通讯接口，便于与各类主控芯片对接。工作电压范围2.4V至5.0V，深度休眠电流仅3uA，能够满足电池供电的低功耗应用需求。

产品特点

内核与音频处理

• RISC-V 32位处理器，最高运行频率100MHz

• 内置音频专用加速指令，支持MP3、S1A、MIDI、ADPCM解码

• 内建12bit高精度ADC模块，支持高品质录音

• 录音采样率16KHz，MP3压缩编码，七档码率可选（8-64kbps）

• 支持VAD语音活动检测、混响、啸叫抑制、变音、降噪等算法

• 支持DVC数字音量控制

音频输出与外设

• 16bit PWM输出，可直接驱动8欧姆0.5W喇叭，无需外接功放

• 支持IIC、UART硬件通讯接口

• 内置2路可编程PWM，可灵活控制外部设备

• 内置差分麦克风接口，支持高品质语音采集

电源管理

• 宽电压工作范围：2.4V - 5.0V

• 内置LDO，输出3.3V稳定电压，最大负载100mA

• 支持低电检测与低电复位功能

• 内置32KHz低功耗RC振荡器

• 深度休眠电流3uA，待机电流30uA，工作电流3mA（未播放）

• 支持看门狗中断和复位

封装与易用性

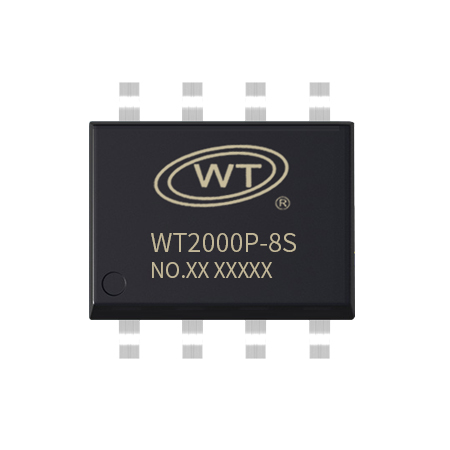

• ESOP8封装，体积小巧，适合空间受限的产品设计

• 内置差分麦克风偏置供电，外围电路简单

• 支持按键控制和串口控制两种操作方式

• 支持AD按键，单引脚可接入多个按键

引脚定义

WT2000P采用ESOP8封装，共8个引脚，各引脚功能说明如下（其中PWM+/PWM-耐5V电压，其余IO电压参考VOUT）：

按键功能说明

WT2000P支持四个按键控制通道，可通过独立IO或AD按键方式接入，各按键功能如下：

录音时长与存储

WT2000P片内内置3Mbits的数据存储空间，录音数据与固定语音共用该存储区域。在无内置语音的条件下，不同码率对应的可用录音时长如下：

当芯片内部烧录有固定语音时，实际可用录音时长需要扣除固定语音占用的存储空间。计算公式为：可录音秒数 =（3Mbits - MP3文件大小）/ 对应码率每秒占用Flash。用户在设计时可根据音质要求与存储需求灵活选择合适的录音码率。

电气特性

绝对最大额定参数

PMU电源管理特性

IO输入/输出电气特性

功耗参数

典型应用场景

WT2000P集录音、播放、音频处理于一体，无需外接功放即可直推喇叭，凭借其高集成度和低功耗特性，可广泛应用于以下领域：

• 语音提示器：商场迎宾、安全警示、楼层播报等公共区域语音提示

• 安防报警系统：异常事件录音记录与语音告警联动

• 医疗设备：语音记录存档、病患沟通留痕、医疗器械语音播报

• 智能家居：语音交互终端、智能门铃、语音留言装置

• 工业控制：设备状态语音播报、操作步骤语音引导

• 消费类电子：录音玩具、留言盒、电子贺卡、智能穿戴设备

• 汽车电子：车载语音提示、倒车雷达语音播报

• 家电控制：微波炉、洗衣机等家用电器的语音提示模块

封装与焊接

WT2000P采用ESOP8封装形式，符合常规SMT贴片工艺要求。在样品调试阶段，建议使用热风枪进行手工焊接，焊接温度不超过350摄氏度，单次加热时间控制在15秒以内。若使用加热平台焊接，温度不宜超过260摄氏度，加热时间同样控制在15秒以内。批量生产时请参照标准ESOP8回流焊温度曲线进行贴片焊接，确保焊接质量。

设计PCB时，建议在芯片VOUT引脚附近放置一个106（10uF）的去耦电容到地，以确保LDO输出电压的稳定性。差分麦克风走线应尽量保持等长、对称，远离高频信号线，以获得最佳的录音品质。
