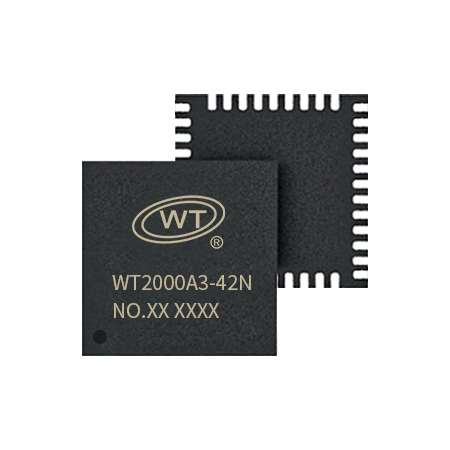

WT2000A3-42N高品质录音芯片

WT2000A3-42N 专业录音芯片，集成24位高精度AD采集，105dB高信噪比，THD+N低至-77dB，并搭载专业降噪算法，支持单麦降噪或双麦降噪。内置32位双核DSP（160MHz主频），4×5mm紧凑封装（QFN42）。支持TF卡/SDNAND/U盘多介质存储，集成蓝牙6.0实现边录边传，串口支持实时数据输出与存储，并带时间戳功能，适配录音笔、会议系统及录音工牌等专业设备。

产品特点

☆工作电压：2.2-4.5V

☆32位双核DSP，最大速度160MHz

☆支持24MHZ 晶振

☆支持MP2、MP3、WMA、APE、FLAC、AAC、M4A、WAV、OPUS音频解码

☆多麦克风环境噪音消除(ENC)

☆双通道24位DAC，信噪比≥105dB

☆双通道24位ADC，信噪比≥95dB

☆音频DAC采样率支持8kHz/11.025kHz/16kHz/22.05kHz/24kHz/32kHz/44.1kHz/48kHz/64kHz/88.2kHz/96kHz

☆音频ADC采样率支持8kHz/11.025kHz/16kHz/22.05kHz/24kHz/32kHz/44.1kHz/48kHz

☆支持双MIC录音，录音时功耗5mA以内，(不含存储器和蓝牙传输，关闭降噪)

☆录音文件名按照年月日时分来生成，24小时制。(用户可以自定义，如：客户定义+年月日时分(wczy2510111325))

☆时钟源由内部生成，可以由串口指令获取校准时间，也可以由蓝牙获取校准时间

☆录音格式可以自定义，默认opus格式，可选mp3格式

☆录音采样率，可以自定义，默认opus格式采样率16kbps;(可选mp3格式，默认128kbps，48khz)

☆默认：边录音，边蓝牙传输，边存储(tf卡/sdnand/U盘);(没有存储器，则不存储。蓝牙协议部分，请查阅后文)，优先级u盘大于内置tf卡/sdnand

可通过串口指令切换录音模式：打开蓝牙下：(默认打开蓝牙)

a.边录音，边蓝牙传输，边存储。(默认模式，如果不挂存储器，则边录音，边蓝牙传输)

b.边录音，边存储，蓝牙不传输。(可以发指令控制)

☆关闭蓝牙：

c.边录音，边存储，不输出数据(需要传输，则后面可以通过指令，来选择输出的文件)

d.边录音，边存储，串口传输数据(没有存储器，则不存储，直接串口输出)

☆☆存储在存储器中的录音文件，可以通过发送指令，指定某一段，串口/SPI输出音频数据

☆☆串口波特率默认：115200(码率越大波特率需要做对应调整，出厂前可配置)

☆☆录音文件，一小时建一个文件进行存储;如果开启录音时，不足整点，则整点后自动更换。(如：开启录音时时，13点20分。则录音40分钟后，是14点，则前面40分钟的文件单独保存。后面14点～15点会存储一个文件，15点～16点会存储一个文件);

录音文件，可以删除，可以格式化，也可以按照时间来进行删除(比如发指令删除某年某月某日某时之前的，则自动删除，对应文件名的文件)

可查询当前录音存储器剩余容量(剩余容量提醒功能和剩余容量自动删除功能)

☆☆录音方式：

a.AD按键，k1短按开启录音，再次短按结束录音;长按2秒进行休眠。k2短按播放，长按2秒唤醒休眠。k3短按上一曲，k4短按下一曲;

b.串口指令，开启录音，结束录音;串口指令进入深度休眠。串口指令唤醒。

☆☆休眠状态下，要求超低功耗。

录音过程，busy闪烁1hz频率，播放时，busy输出高，平时低。蓝牙连接中3hz闪烁，蓝牙连接ok，常亮(输出高)

pc连接电脑，可以读取tf卡或者sdnand的内容
