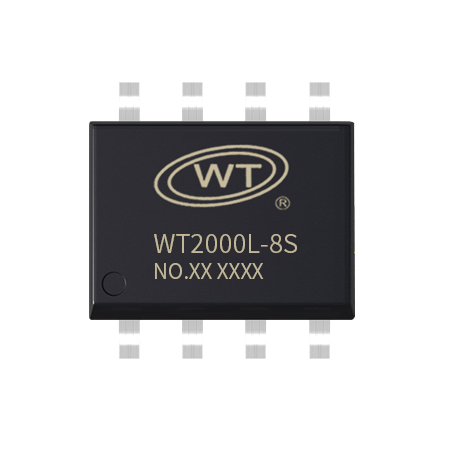

WT2000L 录音上传芯片

深圳唯创知音电子有限公司 | SOP8封装 | UART串口控制 | 说明书版本 V1.03

产品简介

WT2000L是深圳唯创知音推出的一款小型化录音上传专用芯片，采用SOP8紧凑封装，内置高性能音频处理内核，支持麦克风录音、UART串口通信及MP3/WAV音频编码输出。芯片集成了电源管理单元（PMU），支持2.7V至5.5V宽电压输入，内部LDO可稳定输出3.0V供电，最大负载电流达100mA，大幅简化外围电路设计。

该芯片专为需要语音采集与传输的嵌入式场景设计，通过简单的UART命令即可完成录音启动、停止、采样率设置、音量调节等全部操作。录音采样率支持8KHz、12KHz、16KHz、32KHz四档可选，默认16KHz，兼顾音质与存储空间。串口波特率最高支持1Mbps，满足大多数MCU的通信速率需求。

在音频指标方面，WT2000L的DAC输出信噪比达95dB，动态范围92dB，总谐波失真加噪声（THD+N）低至-65dB；ADC录音链路动态范围75dB，信噪比79dB，THD+N为-70dB，能够清晰地采集和还原语音信号。芯片工作温度范围为-40度至+85度，适用于工业级和消费级各类应用环境。

产品特点

内核与音频处理

• 内置高性能音频处理内核，支持录音采集与编码输出

• DAC频率响应范围：20Hz - 16KHz，信噪比95dB，动态范围92dB

• ADC录音链路：动态范围75dB，信噪比79dB，THD+N低至-70dB

• 录音采样率可选8KHz、12KHz、16KHz、32KHz（默认16KHz）

通信与控制

• UART串口控制，波特率支持115200至1000000bps五档可选

• 完整的命令协议体系，支持录音、停止、音量设置、版本查询等操作

• 支持按键触发录音（P01低电平触发）

• 协议带累加和校验，通信可靠性高

电源管理

• 宽电压输入：2.7V - 5.5V，适配各类供电方案

• 内置LDO稳压输出，典型值3.0V，最大负载电流100mA

• 工作温度范围：-40度至+85度，满足工业级应用要求

封装与易用性

• SOP8封装，体积小巧，适合空间受限的场景

• 外围元件极少，仅需麦克风和去耦电容即可工作

• 支持USB烧录口，方便程序更新与调试

引脚定义

WT2000L采用SOP8封装，共8个引脚，各引脚功能说明如下：

UART命令说明

WT2000L通过UART串口进行命令交互，命令帧格式以0x7E作为起始码、0xEF作为结束码，中间包含长度、命令码、参数及累加和校验字段。芯片支持以下主要命令：

命令帧格式

发送命令帧由起始码、数据长度、命令码、参数（可选）、累加和校验及结束码组成：

芯片返回的应答帧格式与此类似，将命令码字段替换为结果码，用于告知主机当前操作是否成功。累加和校验覆盖从长度字段到参数字段的全部字节，有效防止通信误码。

电气特性

极限参数

电源管理特性

DAC音频特性

ADC录音特性

典型应用场景

WT2000L凭借其小体积、低功耗和灵活的串口控制方式，可广泛应用于以下领域：

• 安防报警系统：异常声音检测与录音取证

• 语音提示器：公共区域的语音播报与互动提示

• 医疗设备：语音记录、病患沟通存档

• 智能家居：语音交互终端的录音采集模块

• 工业控制：设备运行状态的语音日志记录

• 消费类电子：录音玩具、留言装置、智能穿戴设备

• 汽车电子：车载语音采集与行车记录

封装与焊接

WT2000L采用SOP8标准封装，符合常规回流焊工艺要求。在样品开发阶段，建议使用热风枪手工焊接，温度不超过350摄氏度，加热时间控制在15秒以内；若使用加热平台焊接，温度不超过260摄氏度，时间同样不超过15秒。批量生产时请参照标准SOP8回流焊温度曲线进行贴片焊接。
