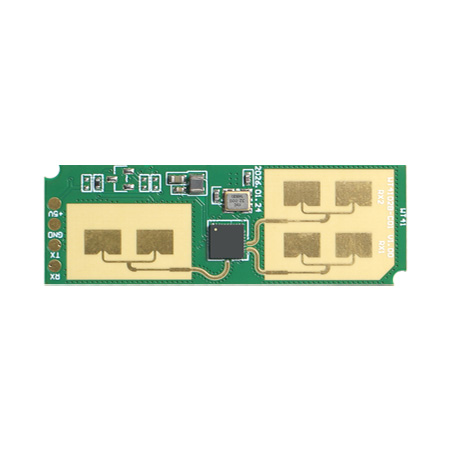

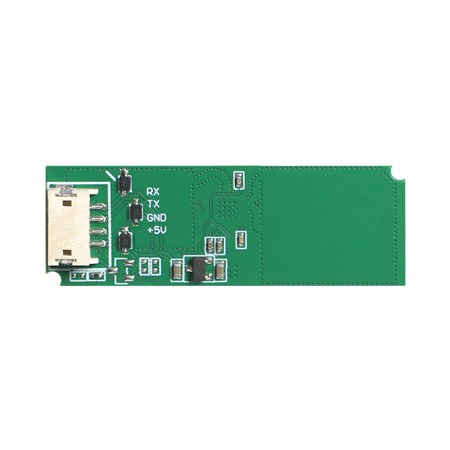

WT4102B-C01 毫米波传感器

产品特征：1.通信接口UART（默认921600bps）
2.天线配置1发2收（1T2R）贴片天线
3.工作电压5V（4.5V-6V范围）
4.模块尺寸44mm × 15mm × 1.2mm
5.工作温度-40°C ~ +85°C
6.输出电平3.3V
7.多人轨迹跟踪，强穿透抗干扰

全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

一、产品概述

WT4102B-C01是一款超高集成度的1T2R AoB毫米波传感器模块。该模块内部集成了毫米波天线、射频前端、基带信号处理和应用处理器，同时配置了1发2收（1T2R）贴片天线、CortexM0+MCU以及UART通信接口。模块内置Flash存储单元，形成了完整的SoC系统架构。

该传感器具备高精度测距能力、角度识别功能和速度探测特性，专为室内多人轨迹跟踪应用场景而设计。借助FMCW调频连续波多人轨迹跟踪算法，利用雷达技术感知空间内人体目标的数量、所在位置以及运动状态（运动或静止），实现非接触式、全天候、高精度的探测能力。

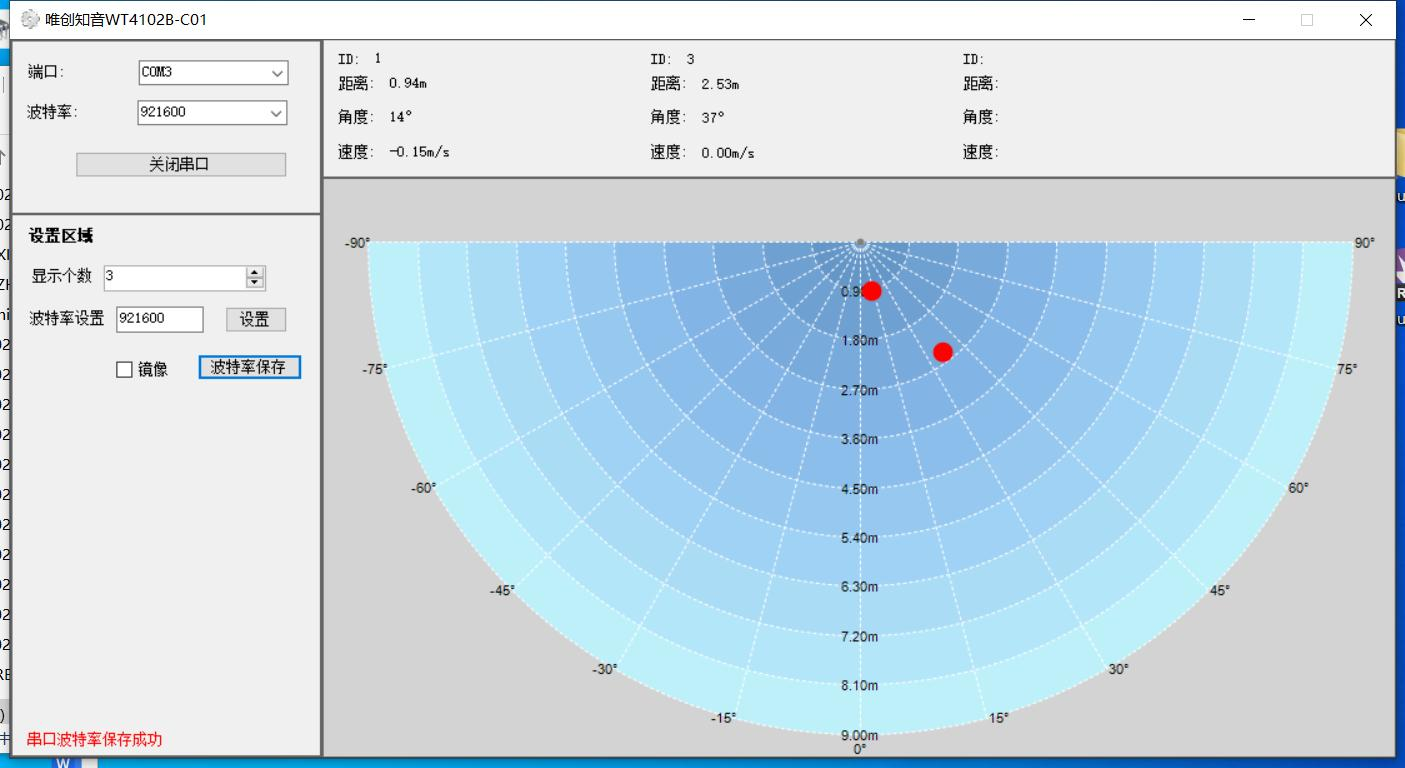

传感器可对探测范围内最远7米距离、水平视角120度的扇形区域进行实时探测，能够准确测量目标的距离、角度和速度等参数信息，并生成目标运动轨迹数据，以满足不同应用场景的需求。

WT4102B-C01毫米波传感器具有以下核心技术特性：

WT4102B-C01毫米波传感器主要应用于智能家居领域，具体包括空调、风扇、照明、电视、音响等产品的智能化升级。

可实现精准的风向与风速控制，支持风随人动、风避人动、人近柔风、人走节能等多种智能模式，提升舒适度的同时有效节能。

支持人来灯亮、人走渐灭的感应控制，并可实现分区照明功能，满足不同区域的独立控制需求，提升照明体验的同时降低能耗。

可根据人体所在位置自动调节显示亮度、音量大小和声道输出，实现更加智能化的影音体验。

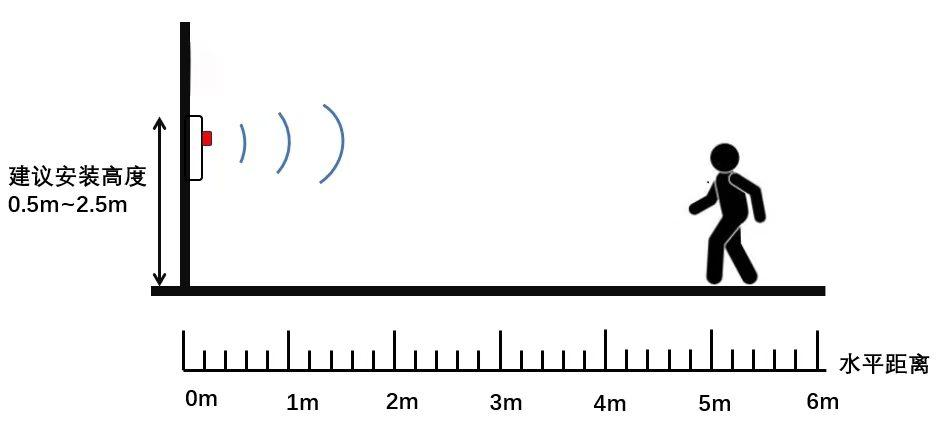

模块最大探测距离为7米，水平视角可达120度（+/-60度）。测试条件为室内安装环境，测试人员身高170厘米，体重65-75公斤，行走速度1米/秒。实际探测距离可能因安装场景不同而有所差异，建议以实际测试结果为准。

天线朝向：该模块为多目标探测雷达，天线面必须正对探测区域，天线四周应保持开阔，避免任何遮挡物影响探测效果。
材质穿透性：模块对塑胶、木质材料的穿透性效果较好。建议天线前方不要安装金属、玻璃、陶瓷等材料，以免影响实际感应效果。
电源要求：供电请使用纹波较小的电源，避免传感器受到干扰而产生误报。建议电源纹波控制在100毫伏以内。
外壳间距：以1.5毫米厚度的PC（聚碳酸酯）材料为例，与24GHz模块天线面的距离间隔需要是6.2毫米的整数倍，例如6.2毫米或12.4毫米。
电路干扰：天线辐射面应避免大电流电路覆盖，以免干扰天线正常辐射，导致误报或改变感应范围。
无线干扰：如毫米波传感器与无线通讯模块（NB、蓝牙、WIFI、2.4G模块等）共存应用时，应拉开间距。推荐安装时与路由器、无线热点等大功率无线通讯设备保持1米以上间距。
驱动电源：毫米波传感器的天线面应避免正对驱动电源，同时尽量远离驱动电源的整流桥、变压器、电感、开关管等大功率器件，以免引发误报。
