WT588系列烧写测试板

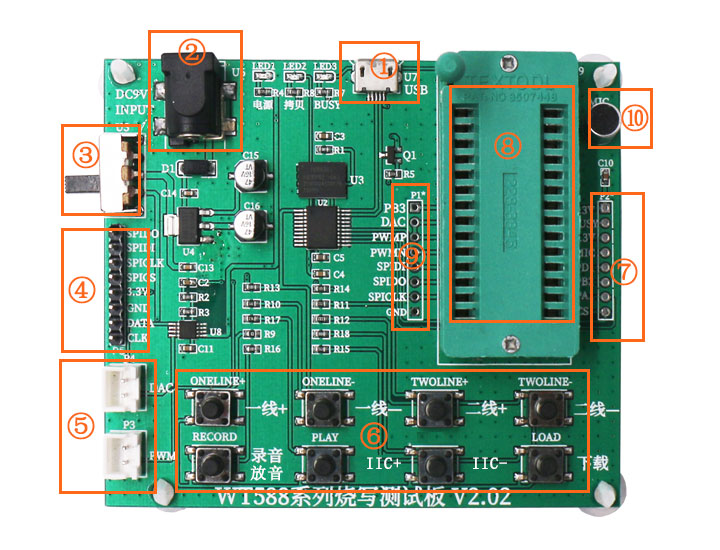

功能介绍

1. 测试板电源可以由USB接口供电，通过 USB 线连接到电脑，可以在电脑中读出盘符；

2. 适配器电源接线端（9V~12V）；

3. 电源开关(用于适配器供电时开关电源)；

4. SPI Flash 接线端；

5. 喇叭接口：PWM/DAC 输出接线端；

6. 按键测试：

一线（+）：一线串口地址加；

一线（-）：一线串口地址减；

二线（+）：二线串口地址加；

二线（-）：二线串口地址减；

IIC（+）：IIC地址加；

IIC（-）：IIC地址减；

录音：当芯片为录音芯片(长按录音，短按放音)，例如 WT588F02-16S 时，此按键可以录入语音；放音：当芯片为录音芯片时，录入芯片后放音按键可以播放录入的语音；

下载：是将烧写测试板中的 BIN 文件下载到芯片的 Flash 中

7. 锁紧座的引脚；

8. 锁紧座，可放置 WT588 系列的芯片或者模块，靠底放置；

9. 锁紧座的引脚；

10. 麦克录音；

测试板使用方法

1. 供电介绍

 测试板可以由 USB 线供电，也能直接用 DC9V 供电。需要频繁下载及测试时，直接由 USB 线供电就可以，在没有电脑 USB 线供电，或者是不需要下载，只需要测试操作的时候，由 DC9V 供电。通电正常后电源指示灯亮（红色）。

2. 测试板音频输出

测试板提供两种音频输出模式，DAC 以及 PWM，在 DAC 模式输出时，必须保证下载到测试板里的 BIN 文件信息是 DAC 输出的，测试板内置 1W 功放，音频由 DAC 插槽（图一位置 5）输出。 PWM 输出模式输出时，同样要保证 BIN 文件里面的信息是 PWM 输出的，音频信号由 PWM 插槽（图一位置 5)输出，此状态可以直接推动 0.5W/8Ω扬声器。

3. WT588 系列测试

将测试板正面放置，插入 DC 9V 电源（图一位置 2），再将芯片或者模块放置到锁紧座上面（缺口对着锁紧座的摇杆放置），插上喇叭，然后按按键即可播放声音。

一线（+）、一线（-）是表示一线地址的加减；

二线（+）、二线（-）是表示二线地址的加减；

录音是当芯片有录音功能时，通过 MIC 来录音；

放音是播放当前录入的语音；SW 按键暂无功能；

IIC(+)、IIC(-)是表示IIC地址的加减；

下载是将 BIN 文件下载到 FLASH 中。

4. 芯片语音外接控制

测试板提供外接下载引出线，从外接下载输出线接口（图一位置 4） ，把相关引线接到芯片对应引脚上，按下下载按键即可更换语音。(下载bin文件时需断开芯片与单片机、flash与语音芯片之间的连接，防止干扰到下载器的烧写)

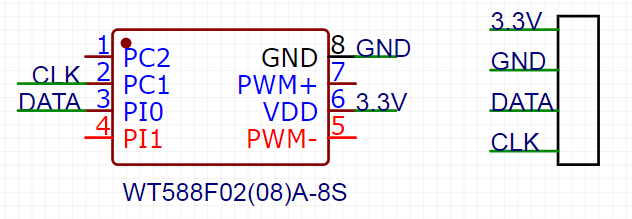

（1）WT588F02A/WT588F08A使用IIC通讯方式下载bin文件；图中右边为测试板外接下载引出端口。

     DATA(PI0)----DATA   CLK(PC1)----CLK     GND---GND   VDD---3.3V

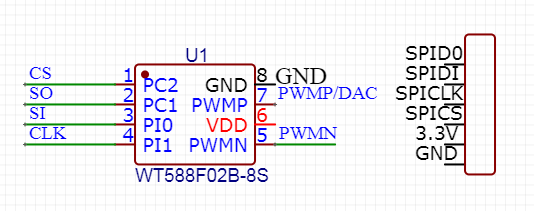

（2）.WT588F02B芯片使用SPI通讯方式下载bin文件；图中右边为测试板外接下载引出端口。

CS(PC2)----SPICS   SO(PC1)----SPIDO

SI(PI0)----SPIDI   CLK(PI1)---SPICLK

        GND---GND           VDD---3.3V

(3) .FLASH存储芯片下载bin文件，接线电路如下图所示：

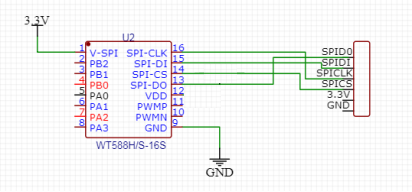

(4).WT588S/H16-16内置flash芯片下载bin文件，接线电路如下图所示：
