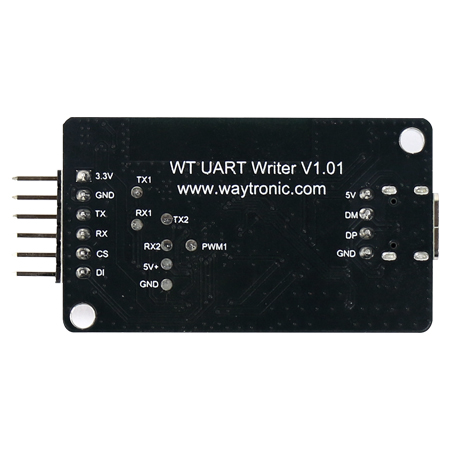

模拟U盘下载器V1.01

一、下载器适用范围和功能

　　1.1 功能简介

　　WT Writer下载器是唯创知音设计的一款带模拟U盘功能的下载器，连接电脑可支持拷贝文件，可直接拖拽文件进行拷贝，支持下载更新特定系列的语音数据，支持下载器程序自升级和版本号回读功能。

　　1.2 适用范围

　　WT Writer下载器适用于WT2003H系列、WTV380/WTV890系列、WT3000T系列、WTK6900系列、WT2605A系列、WT2605C系列芯片的语音bin更换。

　　以上功能都是需要配合对应标准主控使用的，需要以上功能时请跟我们业务沟通;

二、下载器操作说明

　　(1)WT2003H系列芯片和WTV380/WTV890系列芯片获取语音bin文件：通过网站或业务获取不同控制方式的程序功能bin文件。

　　其他系列芯片更换bin文件请联系业务员提供。

　　制作语音bin文件：登陆网页上位机网址后，加载要播放的语音文件或使用文字转换音频功能加载语音后制作语音bin文件。WT588网页制作客户登录网址：http://wt588f.waytronic.com:8443。语音bin文件制作步骤可参考《WT588F网页上位机操作说明2020-8-31》或视频解说，可联系业务员提供。

　　(2)存放语音bin文件：通过Type-C连接电脑，会出现一个盘符(第一次使用需格式化)，将需要的文件存入盘符中，文件存放后，将下载器与电脑断开连接寻早其他供电源(电脑供电也可)。

　　(3)连接芯片：让单片机释放语音芯片，可将单片机连接语音芯片的IO口设置为输入或者浮空;将下载器的烧写口连接到语音芯片对应的IO口(IO口对应关系在下文描述)，客户画板时可在板子上留好下载口，方便下载更换语音。

1. WT2003H系列芯片对应引脚接线根据以下描述连接。

　　2. WTV380/WTV890系列芯片对应引脚接线根据以下描述连接。

　　3. WT3000T系列芯片对应引脚接线根据以下描述连接。

　　4. WTK6900系列芯片对应引脚接线根据以下描述连接。

　　5. WT2605A系列芯片对应引脚接线根据以下描述连接。

　　6. WT2605C系列芯片对应引脚接线根据以下描述连接。

　　(1)给下载器供电：供电电压为3.3V-5V，客户板子有供电时需断开给芯片供电，客户板子没供电的情况下，可以通过Type-C(可用适配器供电，一般不建议用电脑USB供电)给下载器和芯片供电;如板子有按上面原理图留下载口，可以直接将下载器插到下载口进行烧写。

　　(2)按键功能：

　　START按键：下载器供电稳定后，短按START按键(当下载器正在下载时，再次按动按键不会重新进入下载)，下载器会将文件下载到语音芯片里面。长按START按键进入下载器自升级状态。

　　RST按键：下载器复位。

　　(3)状态灯显示：电源指示灯、SUCCEED下载成功指示灯、FAIL下载失败指示灯。

　　上电或者触发复位按键后SUCCEED灯和FAIL灯同时闪烁3次。

　　电源指示灯常亮表示该产品已经处于工作状态。

　　SUCCEED下载成功指示灯：平时熄灭，下载过程中闪烁，下载成功常亮。

　　FAIL下载失败指示灯：平时熄灭，下载失败闪烁。

　　注：无论成功还是失败，都会在盘符内生成下载日志LOG.TXT，以便排查。

　　一、下载器自升级和版本回读操作

　　(一)自升级步骤

　　1.上电长按START按键，检测到升级文件(当下载器有功能升级时，升级文件由我司提供)则进入下载器升级;

　　2.升级过程SUCCEED灯和FAIL灯交替闪烁，下载过程关闭模拟U盘，升级结束开启模拟U盘

　　a.升级成功：SUCCEED灯点亮2秒，然后下载器复位SUCCEED灯和FAIL灯同时闪三下，输出升级日志LOG.TXT

　　b.升级失败：FAIL灯闪烁，输出升级日志LOG.TXT

　　(二)版本回读说明

　　1.U盘内无任何BIN或HEX文档，短按START按键，FAIL灯闪烁同时会在盘符内写入当前下载器版本信息。

　　二、注意事项

　　1. 更换下载时需将MCU跟语音芯片连接的IO口置于浮空或高阻状态;

　　2. 使用时不同的芯片需正确与下载器连接，若连错可能会出现下载不成功;

　　3. 盘符内只能放一个升级相关文件，其余的BIN/HEX文件应删除;
