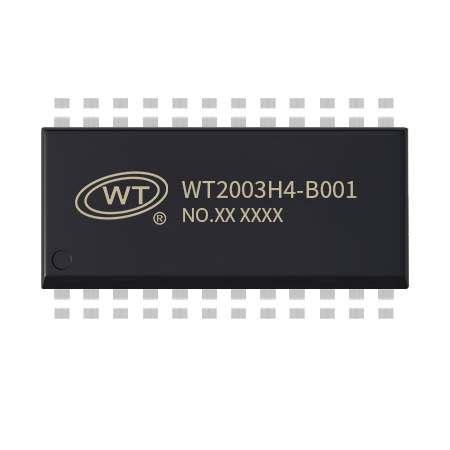

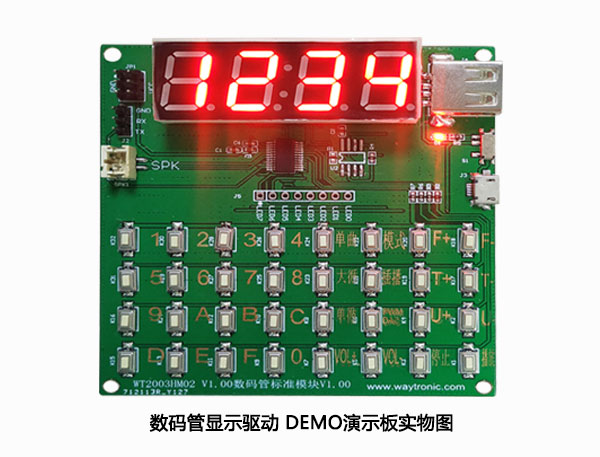

WT2003H4 B001数码管驱动语音芯片

WT2003H4 B001是一款带LED（发光二极管）驱动控制专用电路，支持各种显示驱动模式，用户使用简洁灵活，快速上手调试，内置键盘扫描接口；可通过UART串口控制、内置100-800S语音容量的工业级键盘显示驱动语音芯片。支持OTA远程更新下载语音，通过我司配套工具和上位机软件，可实现快速打样，缩短产品开发周期；该芯片抗干扰能力强，为工业级芯片，在工业测控和家电领域中已被大量应用；例如：测温仪、咖啡机、电磁炉、微波炉及小家电产品的显示屏驱动语音提示导引。

特点：

● 采用功率CMOS工艺；

● QSOP24标准通用共阳或共阴数码管输出显示模式（8段*5位），在语音小于350S内容情况下可以做到8*8个LED驱动显示；

● QSOP24定制数码管类型或LED灯珠可支持扫描显示方式（13个IO口驱动13*12）；

● QFN32标准通用共阳或共阴数码管输出显示模式（8段*12位），在语音小于800S内容情况下可以做到8*12个LED驱动显示；

● QFN32定制数码管类型或LED灯珠可支持扫描显示方式（20个IO口驱动20*19）380个LED或数码管段点；

● 键扫描32个（4*8bit），增强型抗干扰按键识别电路；

● 串行接口（UART:TXD、RXD）波特率可修改；

● 可内置2M\4M\8M_FLASH存放8K采样100S-850S语音内容(可根据需求选择）语音内容大于内置容量是可以外接128M容量Flash；

● 支持外接8欧姆0.5W数字PWM输出；

● 支持16位DAC音频输出；

● 支持用户扩展10位ADC检测功能，串口直接读取。支持设定阈值输出；

● 语音播放支持8K-44.1K采样，比特率8~320Kbps的MP3音频文件；

● 工作温度：-40-85℃；

● 具有位闪烁、位消隐、段点亮、段熄火、显示移位等功能；

● 超低休眠功耗：2uA,工作功耗：6mA（无外设）；

● 封装形式：QSOP24/QFN32；

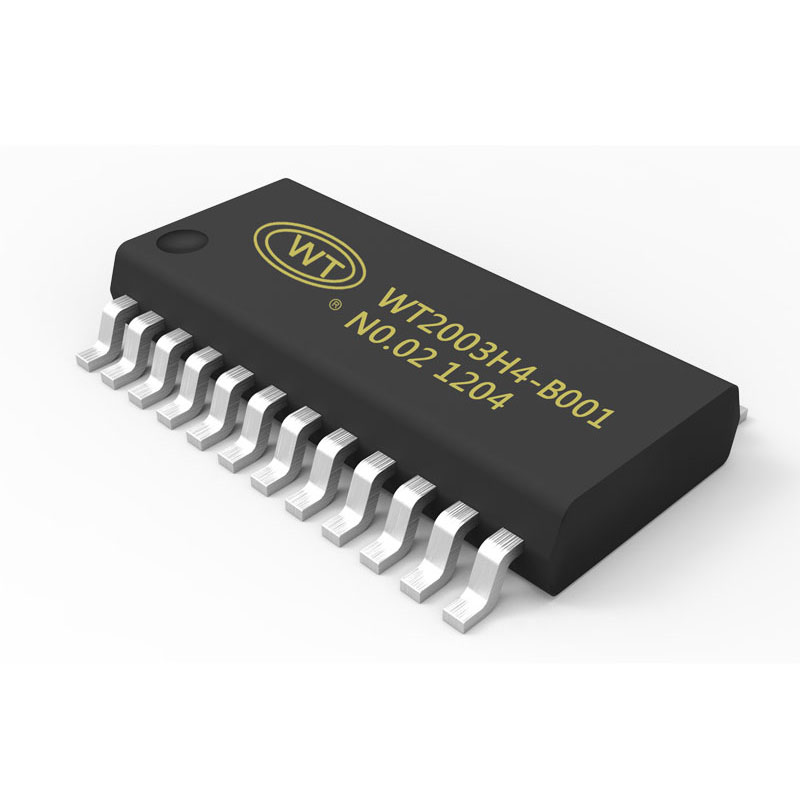

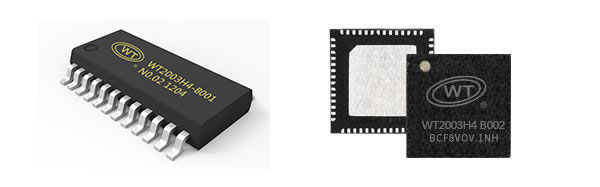

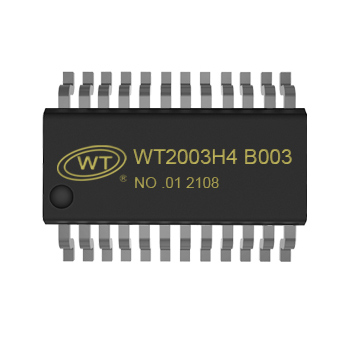

QSOP24 封装                                     QFN32封装

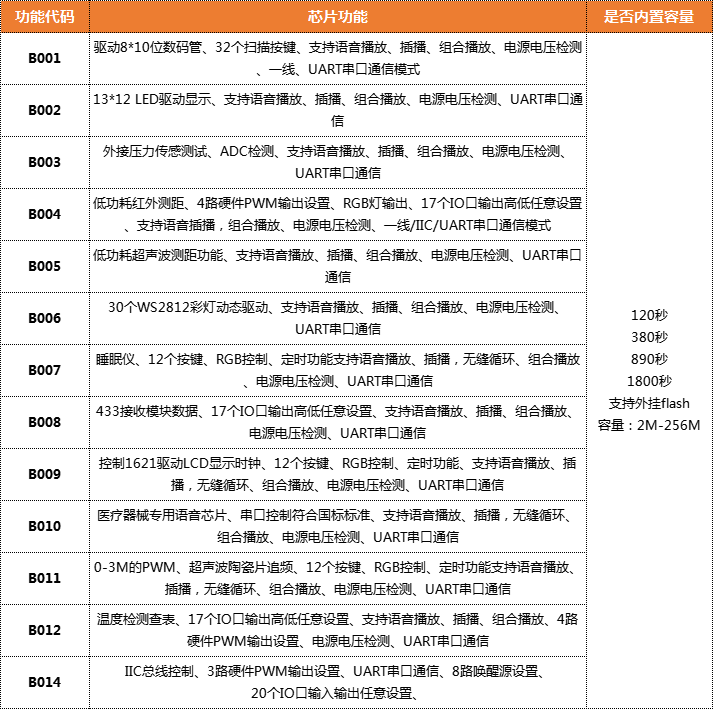

产品选型表：

如需样品：请按照下面选型表选择相应的芯片型号与功能代码，并与我司业务人员联系

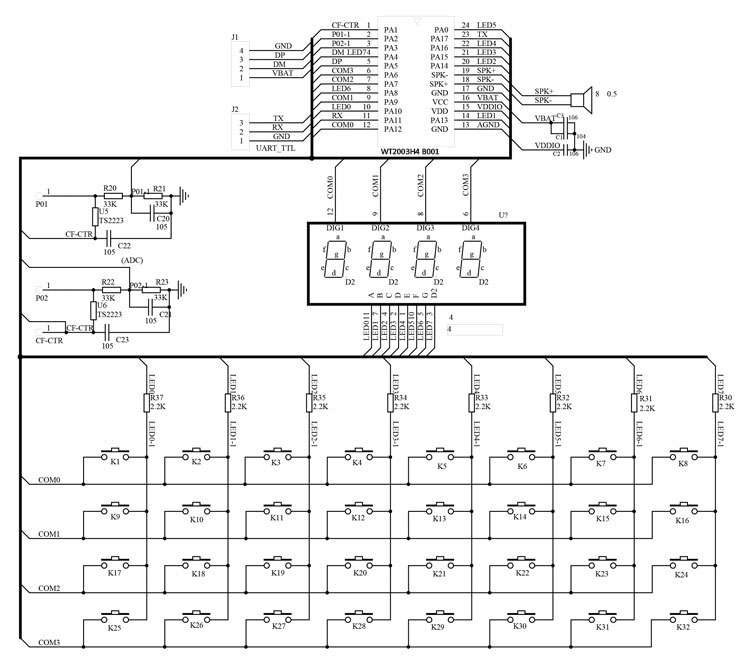

典型应用电路：

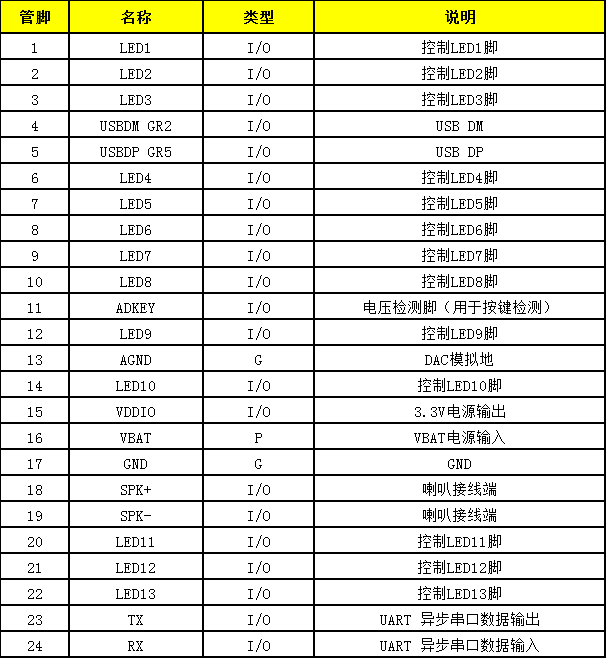

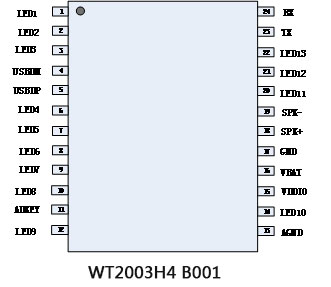

TSSOP24封装管脚描述：

通信框图：

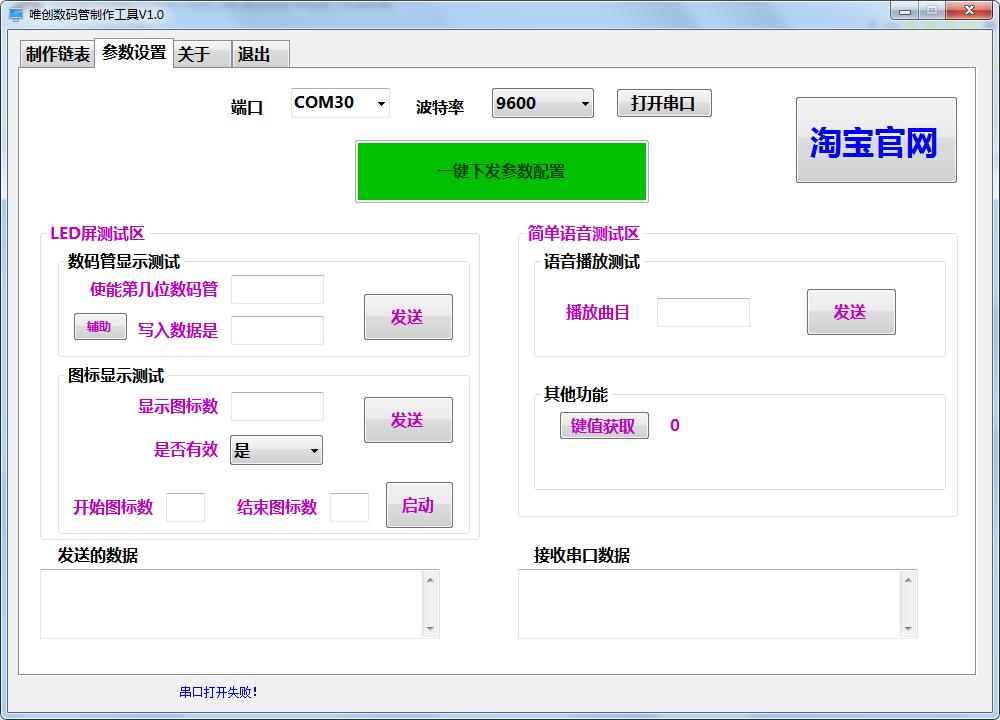

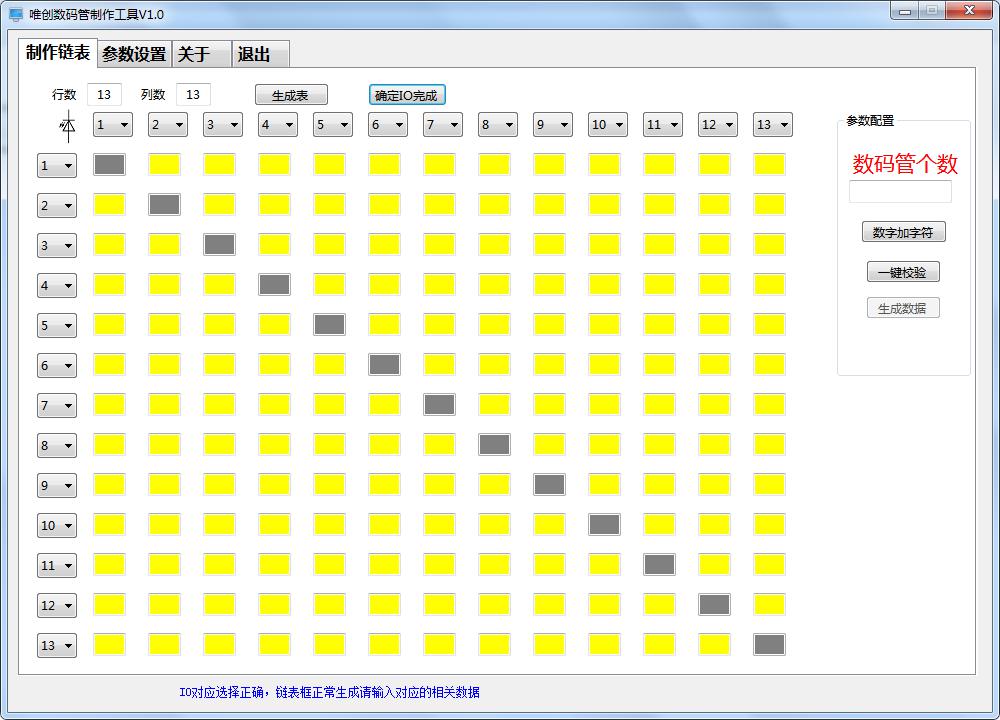

上位机操作界面：

产品应用：

LCD显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
