WTV380C-8s 音频流解码芯片为宠物定位器提供极致简化的语音播报解决方案。通过UART直连、内置D类功放、极致简化的外围电路（仅2颗电容），显著降低了产品BOM成本、PCB面积和设计复杂度，同时提供90dB高保真音质。

核心亮点

1. 极简设计：外围仅2颗电容，BOM成本降低60%

2. 高保真音质：90dB SNR，户外清晰可辨

3. 接口简单：UART直连，3根线搞定

4. 低功耗：待机电流<10uA，延长电池寿命

应用背景

随着宠物经济的快速发展，宠物定位器已成为养宠家庭的必备设备。现代宠物定位器不仅需要具备精准的定位功能，还需要提供清晰的语音播报能力，用于在宠物走失时播放寻回提示音、电量提醒、电子围栏报警等语音信息。

传统方案痛点

然而，传统语音播报方案往往面临以下痛点：

1. 成本高：需要外置功放芯片，增加BOM成本和PCB面积

2. 电路复杂：外围电路复杂，需要多颗电容、电阻等元器件

3. 音质差：信噪比低，户外环境听不清

4. 接口复杂：通信接口复杂，与主MCU连接繁琐

WTV380C-8s 专为解决上述问题而生！

方案核心优势

1. UART直连，通信极简

WTV380C-8s 内置2路UART接口（1路普通UART + 1路高速UART），标准3.3V TTL电平，可直接与主MCU连接，无需任何电平转换或协议转换芯片。

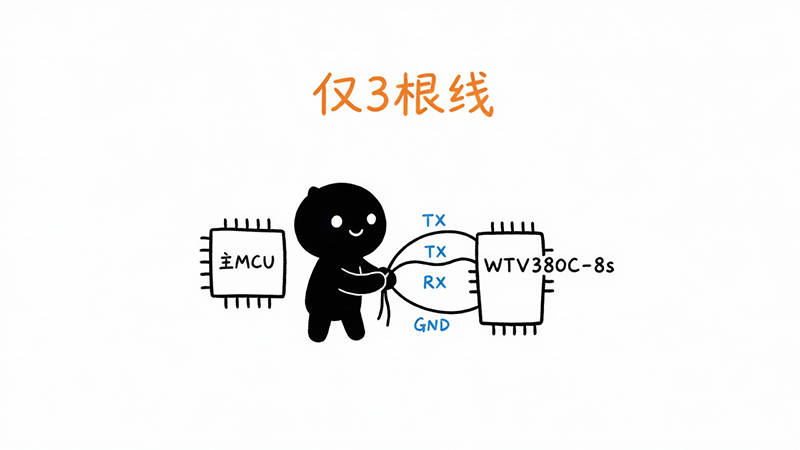

硬件连接仅需3根线：

1. TX（芯片发送）→ 主MCU的RX

2. RX（芯片接收）→ 主MCU的TX

3. GND → 共地

默认波特率115200bps，支持通过UART命令动态修改波特率，适应不同主MCU的通信需求。

2. 内置D类功放，外围仅两颗电容

WTV380C-8s 突破性地集成了D类音频放大器，可直接驱动8欧姆0.5W喇叭，无需任何外置功放芯片。

外围电路极致简化：

1. 电源引脚（VCC）仅需1颗滤波电容

2. 喇叭输出引脚（PWMP/PWMN）无需耦合电容（桥接输出）

3. 实际最小系统仅需 2颗电容 即可工作

对比传统方案需要5-10颗外围元器件的复杂电路，本方案将BOM成本降低60%以上，PCB面积减少70%。

3. 高保真音质，SNR达90dB

芯片采用16位ADC（98dB动态范围）和高质量DAC设计，信噪比（SNR）高达90dB，确保语音播报清晰洪亮，即使在户外嘈杂环境中也能清晰辨识。

4. 多种语音播放模式

模式一：内置Flash语音播放

1. WTV380C-8s 内置4Mbit Flash，可存储约40秒语音内容

2. 支持UART命令指定索引播放（命令A0）

3. 支持组合播放（命令B0），可拼接多段语音

4. 支持循环播放模式（命令AF）

模式二：UART音频流解码播放

1. 支持边下边播功能，主MCU可通过UART实时传输音频数据流

2. 支持MP3、WAV等常见音频格式解码

3. 流播放开始帧（命令01）、传输帧（命令02）、结束帧（命令03）

模式三：边下边播内容索引播放

1. 支持将音频流存储到内置Flash，建立索引

2. 支持索引播放（命令00），快速调用已存储的语音内容

典型应用电路

电路原理图

        主MCU
       +--------+
       |        |
       |  TX  --+----> RX (WTV380C-8s 引脚3)
       |  RX  <--+----  TX (WTV380C-8s 引脚4)
       |        |
       +--------+

                    WTV380C-8s (SOP8)
                  +----------------+
           VOUT --| 1             8 |-- GND
      BUSY/P25 --| 2             7 |-- PWMP (喇叭正极)
            RX --| 3             6 |-- VCC (2.0-5.5V)
            TX --| 4             5 |-- PWMN (喇叭负极)
                  +----------------+

外围元器件：
1. C1: 10uF陶瓷电容，连接在VCC与GND之间（电源滤波）
2. C2: 10uF陶瓷电容，连接在VOUT与GND之间（可选，用于稳压）

喇叭：8欧姆/3W以内

电路说明

1. 电源设计：VCC支持2.0V-5.5V宽电压输入，可直接使用宠物定位器的3.3V或5V主电源。VOUT引脚可输出稳定电源供外部使用。

2. 喇叭驱动：PWMP和PWMN直接输出桥接音频信号，无需耦合电容，可直接连接8欧姆喇叭。

3. BUSY指示：P25/BUSY引脚在播放语音时输出低电平，播放结束后输出高电平，方便主MCU检测播放状态。

UART控制协议详解

基本命令格式

所有UART命令采用固定格式：

起始位(1位) + 数据位(8位) + 停止位(1位)
波特率：115200bps（默认）
校验位：无

常用命令示例

1. 指定索引播放（命令A0）

发送：A0 00 01  (播放索引01的语音)
返回：确认帧

2. 停止播放（命令AB）

发送：AB
返回：确认帧

3. 音量调节（命令AE）

发送：AE 10  (设置音量为16级，范围00-1F)
返回：确认帧

4. 流媒体播放开始（命令01）

发送：01 00  (开始接收音频流数据)
返回：确认帧，准备接收数据帧

宠物定位器应用场景

场景一：电子围栏报警

当宠物超出安全范围时，定位器自动播放预存的报警语音："请注意，您的宠物已离开安全区域，请尽快寻找"。

实现方式：

1. 主MCU通过GPS/北斗模块获取位置信息

2. 判断宠物是否超出电子围栏范围

3. 发送UART命令（A0 00 01）触发报警语音播放

4. 同时通过蓝牙/WiFi向主人手机APP推送报警信息

场景二：电量低提醒

当电池电量低于20%时，自动播放："电量不足，请及时充电"。

实现方式：

1. 主MCU通过ADC定期检测电池电压

2. 判断电量是否低于阈值

3. 发送组合播放命令（B0），拼接"电量不足"和"请及时充电"两段语音

场景三：寻找宠物提示

当主人接近宠物（距离<10米）时，定位器播放："我在这里，我在这里"，帮助快速定位宠物位置。

实现方式：

1. 手机APP通过蓝牙连接定位器

2. 主人点击"寻找宠物"按钮

3. APP发送指令给主MCU

4. 主MCU发送UART命令触发语音播放

场景四：远程语音播报

主人通过手机APP录制语音消息，远程推送到宠物定位器播放，用于安抚宠物情绪。

实现方式：

1. 主人通过APP录制语音（如"妈妈马上回来，快回家等"）

2. APP将语音编码为MP3格式

3. 通过蓝牙/WiFi传输到定位器主MCU

4. 主MCU通过UART流式传输给WTV380C-8s

5. 芯片实时解码并播放语音

技术规格参数

方案对比

设计注意事项

1. 电源设计

1. VCC引脚需就近放置10uF陶瓷电容，确保电源稳定

2. 如系统电源噪声较大，建议在VCC前增加LC滤波电路

3. 工作电流峰值可能达到30mA（最大音量），确保电源能提供足够电流

2. 喇叭选型

1. 推荐使用8欧姆/3W以内喇叭，音质与功耗最佳平衡

2. 如使用4欧姆喇叭，输出功率会增加，但失真可能增大

3. 喇叭线应尽量短，减少EMI干扰

3. UART通信

1. TX/RX信号线应尽量短，减少干扰

2. 如主MCU为5V系统，需确认WTV380C-8s的RX引脚是否支持5V电平（建议加电平转换）

3. 波特率可根据实际需求通过命令FB修改

4. 低功耗设计

1. 宠物定位器大部分时间处于待机状态，应充分利用芯片的低功耗模式

2. 发送命令"B8 01"进入低功耗模式，电流可降至10uA以下

3. 需要播放时，发送任意有效命令即可自动唤醒

总结

WTV380C-8s 为宠物定位器提供了目前市场上最简化的语音播报解决方案。通过UART直连、内置功放、极致简化的外围电路（仅2颗电容），显著降低了产品BOM成本、PCB面积和设计复杂度，同时提供90dB高保真音质，是宠物定位器、宠物项圈等产品的理想选择。

方案核心价值

1. 极简设计：外围仅2颗电容

2. 成本最优：无需外置功放，BOM降低60%

3. 音质出众：90dB SNR，户外清晰可辨

4. 接口简单：UART直连，3根线搞定

5. 低功耗：待机电流<10uA，延长电池寿命
