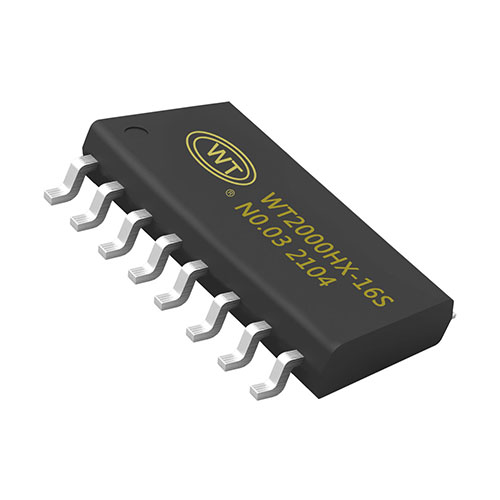

  • WT2000HX-16S语音芯片

WT2003H B007睡眠仪语音芯片方案

产品特征:1、支持语音播放、插播,无缝循环、组合播放、电源电压检测等;
2、可内置100秒\350秒\800秒语音容量;
3、内置8欧0.5W D类功放;
4、支持100字节数据储存;
5、控制方式:标准UART通信接口支持DMA和流控制,默认波特率9600;
6、大功率IO驱动能力,最高可直接驱动64mA;
7、支持一路AD数据获取或者支持一路ADKEY按键数据获取;
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT2003H B007是以WT2003HX系列芯片为核心研发的一款专用于睡眠仪领域的语音方案,采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点,可内置100秒\350秒\800秒语音容量。控制方式灵活:支持标准的异步串口通讯(UART)控制。同时支持OTA远程升级下载语音,配合我司上位机软件和下载工具,可以快速实现产品功能调试



支持12个按键、RGB控制、定时功能;支持语音播放、插播,无缝循环、组合播放、电源电压检测等,带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放、组合播放等功能,三种封装SOP16、TSSOP24、QFN32(具体可下载说明书参考)。





产品特性

控制方式:标准UART通信接口,支持DMA和流控制,默认波特率9600;
电默认不播放;
工作电压:2.0-5.5V;
内置0.5W D类功放;
支持语音高品质音频格式,(8kbps~320kbps)声音优美;
数字音频流,IIS支持主机和从机模式;
支持电源电压查询,并支持3级电压报警输出;
大功率IO驱动能力,最高可直接驱动64mA;
支持一路AD数据获取或者支持一路ADKEY按键数据获取
支持100字节数据储存

重点注意:语音芯片如果需要挂flash。建议使用“唯创”出的flash,其他厂商的flash,不能保证可以正常工作。(建议将150mil和208mil尺寸兼容扩展画上,更方便备货)



管脚介绍



SOP16 封装管脚描述


WT2003HXB004管脚描述

注:COM(位)- IO口可扩展作为数码管位选使用;LED(段) - IO口可扩展作为数码管段选使用; Key(按键)- IO口可扩展作为按键使用。




产品选型表

如需样品:请按照下面选型表选择相应的芯片型号与功能代码,并与我司业务人员联系

语音拓展芯片选型表





产品原理图

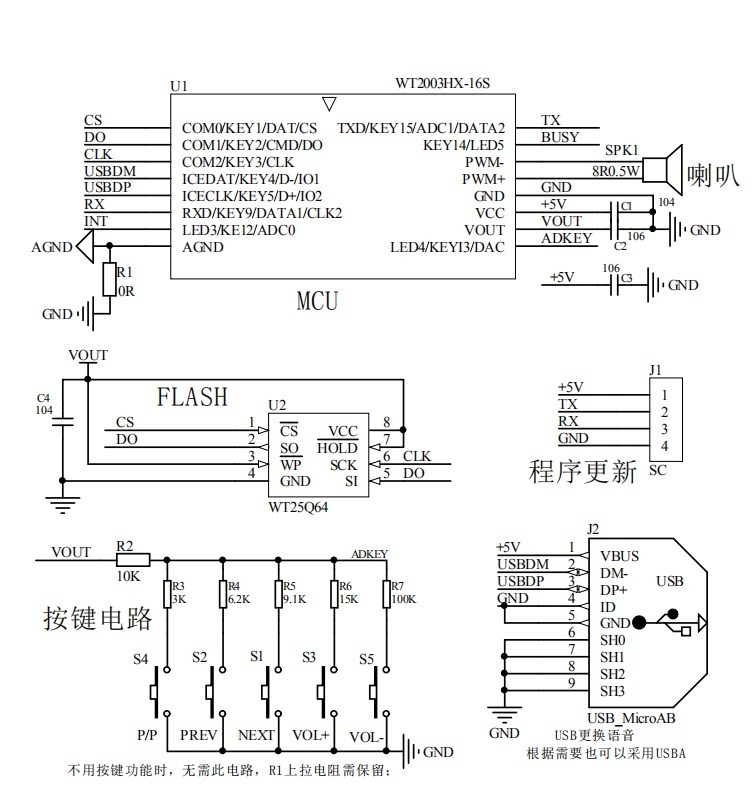

(单芯片方案)

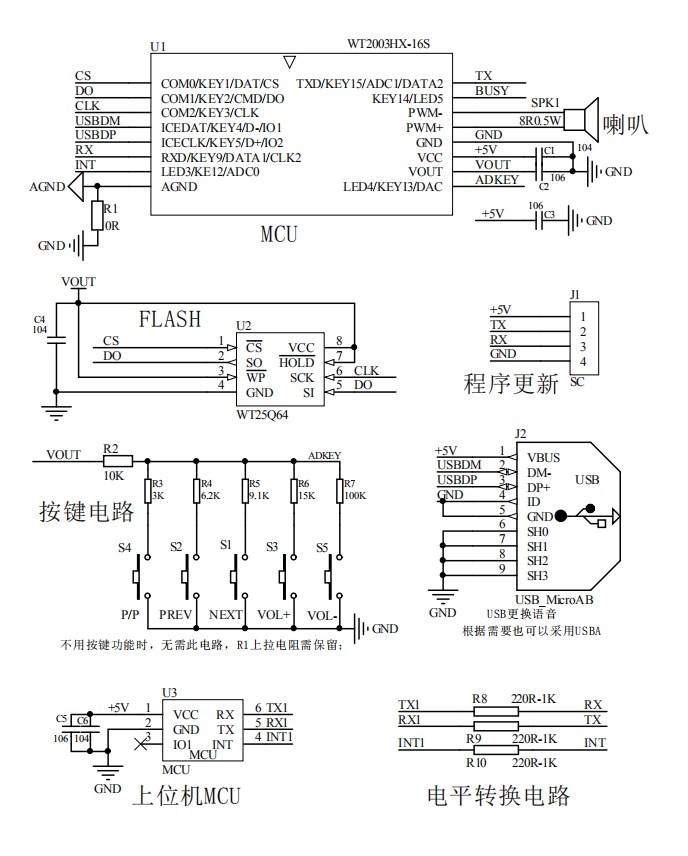

 (MCU方案)
