WT4101A-C04微波雷达感应模块

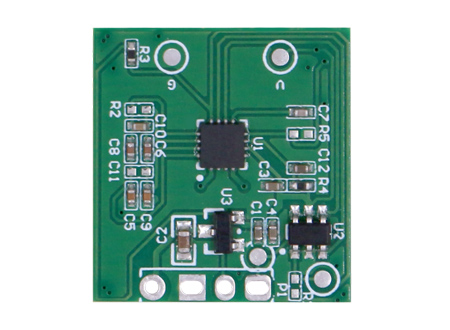

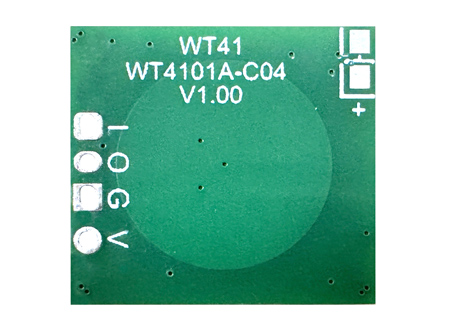

　　WT4101A-C04微波雷达感应模块简介

　　微波雷达是一种利用微波波段的电磁波，对移动目标探测和识别的电子设备，其核心原理是通过发射微波信号并接收目标反射的回波，通过分析回波的时间延迟、频率变化、相位差等信息，来判断并感应目标。

• 　　WT4101A-C04可以做到正向1-13米的测量范围

• 　　挂高3m，感应距离3-5m

• 　　工作电压：4V ~ 12V

• 　　工作电流:默认880uA，9.6mA 高功耗工作模式

• 　　集成 50Hz/60Hz 工频干扰滤除算法。

• 　　集成 WiFi 等其他无线通信干扰算法。

• 　　集成感光检测功能，可调节感光强度。

• 　　模块尺寸：19.5mm*18mm*1.6mm

• 　　工作温度：-20～85°C

　　输出特性

• 　　输出信号：IO/PWM

• 　　输出电压：0/3.3V.

• 　　输出延时：3s

 探测示意图

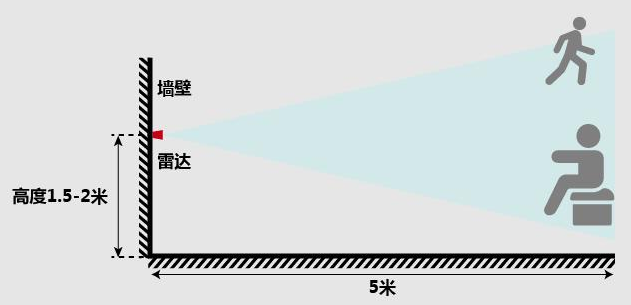

正对示意图

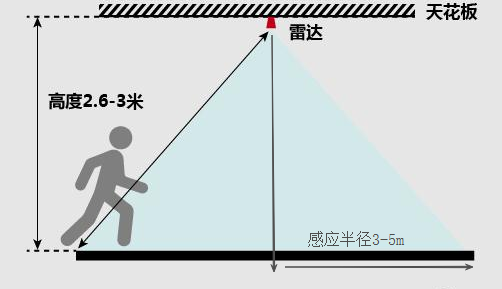

挂高示意图

　　注:测试距离范围是以室内安装环境测试，测试人员身高 170cm,体重 65-75Kg,行走速度 1m/s,不同的场景安装可能会造成距离变化，以实际测试为准。

　　应用场景

　　感知人体移动，用来唤醒面板，开关，门锁，门铃等;

　　感应门禁，感应报警，触发联动应用与摄像头等;

　　可用于公共场所或家庭照明设备如感应吸顶灯，球泡灯，面板灯，筒灯，镜子灯等。

　　感应距离挡位配置(见配置文档)

　　使用时注意事项

　　1. 模块安装时,建议天线板与金属平面保持2.5-12mm的距离,不能紧贴或接触金属平面。

　　2. 模块对塑胶、木质材料穿透性效果较好。建议天线前方不要安装金属、玻璃、陶瓷,以免影响实际感应效果。

　　3. 供电请使用纹波较小的电源,避免传感器受到干扰和误报,建议电源纹波保证在50mV-100mV以内。

　　4. 多个雷达传感器在同一场地应用时,推荐产品安装间距大于2m,安装距离过近可能偶发个别传感器误报。

　　5. 天线辐射面避免大电流电路覆盖,以免干扰天线正常辐射,导致误报或改变感应范围。

　　6. 如微波传感器与无线通讯模块(NB、蓝牙、WIF1、2.4G模块)共存应用时,应拉开间距。推荐安装时与路由器、无线热点等大功率无线通讯设备保持1m以上间距。

　　7. 微波传感器的天线面应避免正对驱动电源,同时尽量远离驱动电源的整流桥、变压器、开关管等大功率器件，以免引发误报。
