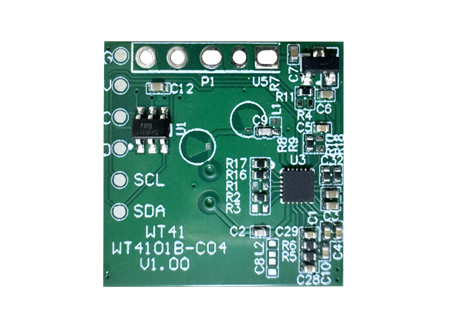

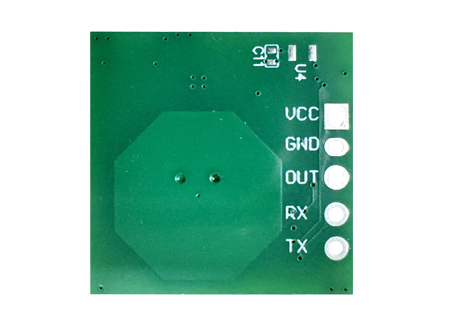

WT4101B-C04L微波雷达感应模块

WT4101B-C04L是一款低功耗全集成微波传感器，该传感器采用成熟 CMOS 工艺，充分利用数模混合技术，在单一芯片上同时集成了微波收发信机、雷达中频放大电路及信号处理器等，是一颗全集成SOC，与传统雷达感应模块相比具有良好一致性和超高性价比;芯片默认工作在ISM 频段，频率灵活可配，由于片上集成自适应校准算法，可有效解决各类干扰问题，大大提高了传感器的可靠性与实用性;

产品特点

• 尺寸小，功耗低。

• 可以通过串口指令调节参数，标准 I2C 接口，可与其他主控或传感器互联互通

• 抗环境干扰能力强，不受温度、湿度、气流、灰尘、噪声、亮暗等影响。

• 穿透性强，可穿透亚克力、玻璃及薄的非金属材料。

• 基于多普勒效应的微波传感器，内置 MCU,内嵌多重数字滤波算法，具有更高的抗扰度。

产品特性

• 感应距离范围：正向1~14m，默认2m

• 发射功率：小于5dBm

• 工作频率范围 5.725GHz ~ 5.875GHz

• 工作电压：3V ~ 5V

• 工作电流:最低至10uA,默认24uA

• 支持串口功能，感应距离，延迟时间，可根据需要灵活调整

•  集成感光检测功能，可调节感光强度。

•  模块尺寸：20mm*20mm*1.6mm

• 工作温度：-20～85°C

输出特性

• 输出信号：IO/PWM

• 输出电压：0/3.3V.

• 输出延时：1s

探测示意图

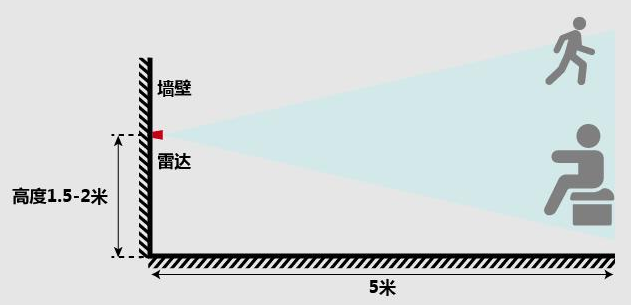

正对探测示意图

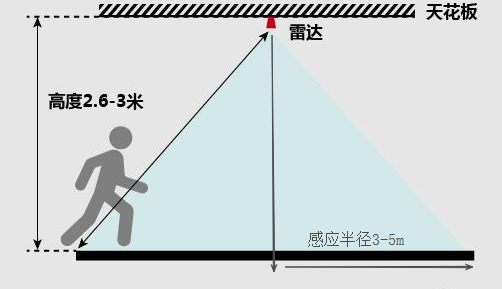

挂高探测示意图

注:测试距离范围是以室内安装环境测试，测试人员身高 170cm,体重 65-75Kg,行走速度 1m/s,不同的场景安装可能会造成距离变化，以实际测试为准。

应用场景：

• 感知人体移动，用来唤醒面板，饮水机，开关，门锁，门铃等;

• 感应门禁，感应播报类，触发联动应用与摄像头等;

• 可用于公共场所或家庭照明设备如感应吸顶灯，球泡灯，面板灯，筒灯，镜子灯等。

参考文档说明

《WT4101B-C04串口指令说明v1.0》，主要用于调试距离和延时等参数，里面含上位机和串口指令说明。
