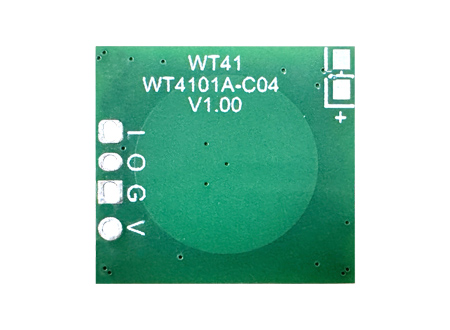

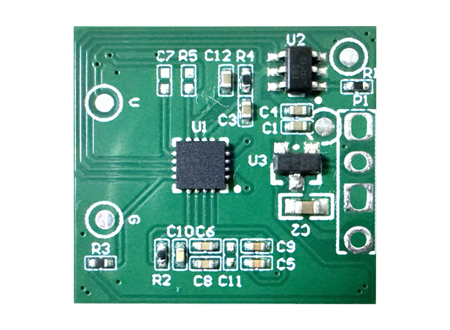

WT4101A-C04L微波雷达感应模块

微波雷达是一种利用微波波段的电磁波，对移动目标探测和识别的电子设备，其核心原理是通过发射微波信号并接收目标反射的回波，通过分析回波的时间延迟、频率变化、相位差等信息，来判断并感应目标。

WT4101A-C04L特点

尺寸小，功耗低

抗环境干扰能力强，不受温度、湿度、气流、灰尘、噪声、亮暗等影响

穿透性强，可穿透亚克力、玻璃及薄的非金属材料

内置 MCU,内嵌多重数字滤波算法，集成 50Hz/60Hz 工频干扰滤除算法和 WiFi等其他无线通信干扰算法，具有更高的抗扰度

产品特点

感应距离范围：正向1~8m

发射功率：3dBm

工作频率范围 5.725GHz ~ 5.875GHz

工作电压：3V ~ 12V

工作电流:最低至42uA

集成 50Hz/60Hz 工频干扰滤除算法。

集成 WiFi 等其他无线通信干扰算法。

集成感光检测功能，可调节感光强度。

模块尺寸：19.5mm*18mm*1.6mm

工作温度：-20～85°C

输出特性

输出信号：IO/PWM

输出电压：0/3.3V.

输出延时：3s

探测示意图

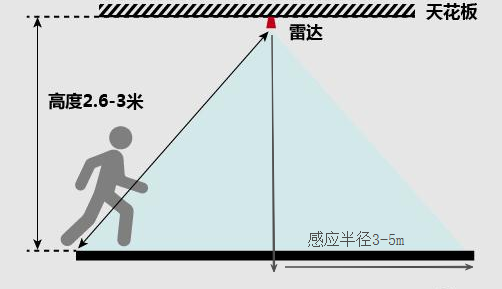

挂高探测图

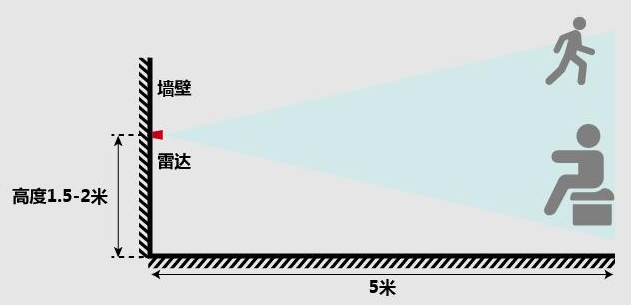

正对探测图

注:测试距离范围是以室内安装环境测试，测试人员身高 170cm,体重 65-75Kg,行走速度 1m/s,不同的场景安装可能会造成距离变化，以实际测试为准。

应用场景

感知人体移动，用来唤醒面板，开关，门锁，门铃等;

感应门禁，感应报警，触发联动应用与摄像头等。

可用于公共场所或家庭照明设备如感应吸顶灯，球泡灯，面板灯，筒灯，镜子灯等。
