产品特征：
1.感应距离范围：正向0.5~2m 发射功率：3dBm1.产品介绍
微波雷达是一种利用微波波段的电磁波，对移动目标探测和识别的电子设备，其核心原理是通过发射微波信号并接收目标反射的回波，通过分析回波的时间延迟、频率变化、相位差等信息，来判断并感应目标。
2.WT4101A-C01雷达传感器模块特点
1.尺寸小，功耗低
2.抗环境干扰能力强，不受温度、湿度、气流、灰尘、噪声、亮暗等影响。
3.穿透性强，可穿透亚克力、玻璃及薄的非金属材料。
4.内置 MCU,内嵌多重数字滤波算法，集成 50Hz/60Hz 工频干扰滤除算法和 WiFi等其他无线通信干扰算法，具有更高的抗扰度。
3.产品特性以及参数
●感应距离范围：正向0.5~2m，
● 发射功率：3dBm
● 工作电压：2.8V ~ 3.5V
● 工作电流:默认880uA，9.6mA 高功耗工作模式
● 集成 50Hz/60Hz 工频干扰滤除算法。
● 集成 WiFi 等其他无线通信干扰算法。
● 集成感光检测功能，可调节感光强度。
● 模块尺寸：18mm*12mm*1.6mm
● 工作温度：-20～85°C
4.输出特性
● 输出信号：IO/PWM
● 输出电压：0/3.3V.
● 输出延时：3s

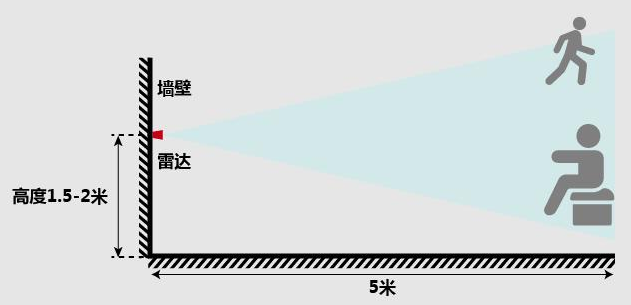

5.探测示意图
备注:测试距离范围是以室内安装环境测试，测试人员身高 170cm,体重 65-75Kg,行走速度 1m/s,不同的场景安装可能会造成距离变化，以实际测试为准。
6.应用领域
感知人体移动、面板唤醒、感应门铃、智能提示器、智能饮水机、智能门锁、感应门禁，感应报警，触发联动应用与摄像头等（主要应用在公共区域、如地下停车场、过道和楼梯）
7.尺寸图和管脚说明

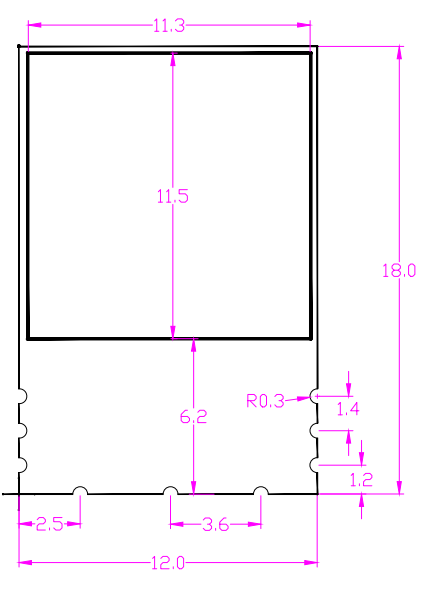

WT4101A-C01尺寸图

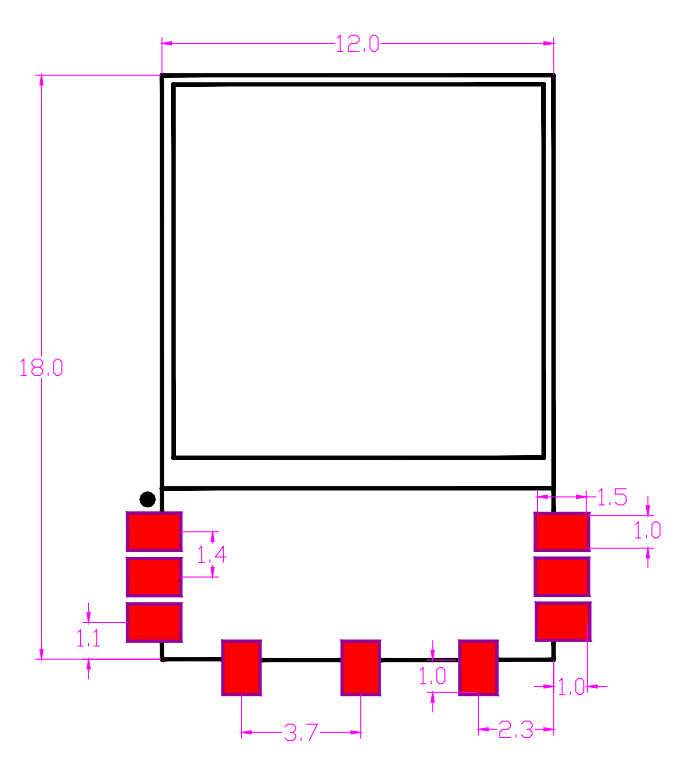

WT4101A-C01封装图
序号 | 管脚 | 说明 |
1 | 3.3V | 供电2.8- 3.5V |
2 | NC | |
3 | ISPSCL | 烧录脚 |
4 | ISPSCL | 烧录脚 |
5 | GND | 接地 |
6 | NC | |
7 | NC | |
8 | OUT | 电平输出 |
9 | NC |

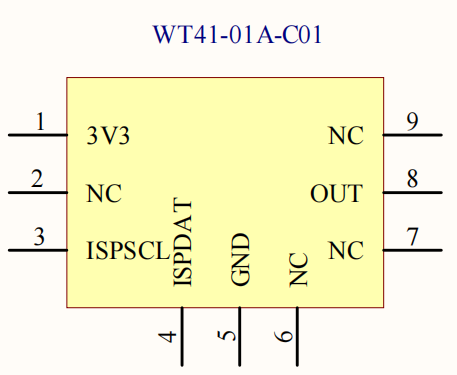

管脚说明
8.使用时注意事项
1、模块贴片安装时,天线区域所对应的底板PCB区域需要锣空处理，如下图白色框所示为锣空区域，锣空边离模块约2MM。
2、模块对塑胶、木质材料穿透性效果较好。建议天线前方不要安装金属、玻璃、陶瓷,以免影响实际感应效果。
3、供电请使用纹波较小的电源,避免传感器受到干扰和误报,建议电源纹波保证在50mV-100mV以内。
4、多个雷达传感器在同一场地应用时,推荐产品安装间距大于2m,安装距离过近可能偶发个别传感器误报。
5、天线辐射面避免大电流电路覆盖,以免干扰天线正常辐射,导致误报或改变感应范围。
6、如微波传感器与无线通讯模块(NB、蓝牙、WIF1、2.4G模块)共存应用时,应拉开间距。推荐安装时与路由器、无线热点等大功率无线通讯设备保持1m以上间距。
7、微波传感器的天线面应避免正对驱动电源,同时尽量远离驱动电源的整流桥、变压器、开关管等大功率器件，以免引发误报
