唯创知音WTN6040F-8助眠耳机语音芯片方案 无缝循环播放!

发布时间:2023-03-24 10:31 浏览次数:

  随着社会的发展,人们的生活也更加丰富精彩,但是随之而来的生活噪音也日益严重,加之现代人开始对生活和工作环境要求也越来越高,对噪音问题也越来越重视。这时一款能播放白噪音、虫鸣鸟叫、青青牧场、夏夜蛙鸣、淅沥轻雨、自由浪花等自然场景音效的助眠耳机就成了许多消费者的选择。


一种基于WTN6040F-8S语音芯片ic在助眠耳机产品的方案设计应用


  常见的助眠产品,一种是隔音耳棉或耳塞,通过物理的方法在一定程度上隔绝环境噪音,虽然成本低,但是基于使用的隔音材料的不同,效果也是参差不齐,同时也无法有效隔绝恼人的噪音。另一种则是需要连接手机,通过特殊耳塞物理隔绝环境噪音,再通过手机播放舒缓音乐来达到放松助眠或者让人专心工作的效果。它们都有各自的优点,但同时也有无法播放舒缓音效或者借助外部播放器的缺点。

  一款合适的助眠耳机,不仅需要成本低、使用简单方便,还需要能够长时间使用,多种场景音效也要能随时切换,才能受到广大消费者的喜爱。

  唯创知音WTN6040F-8S语音芯片助眠耳机设计方案,仅需要一颗主控蓝牙芯片+语音芯片即可实现全部所需要的功能,蓝牙芯片提供所需要的指令控制和对语音芯片控制操作,语音芯片则负责以低功耗,无缝播放舒缓音乐,达到让人能够放松心情、帮助睡眠的效果。

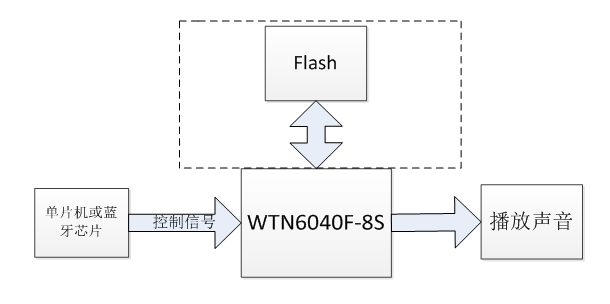

  方案框架图如下:

一种基于WTN6040F-8S语音芯片ic在助眠耳机产品的方案设计应用

  1、单片机或蓝牙芯片在发送完控制指令之后,可以进入超低功耗模式,进一步控制功耗;

  2、挂载Flash情况下,单片机或蓝牙芯片可以方便的对语音芯片的播放内容进行更换,更换完毕后,Flash进入低功耗模式,语音芯片在播放过程中,不会再对Flash进行操作,进一步减小功耗;

  方案使用:客户启动助眠耳机后,由单片机或蓝牙芯片发送相对应的播放指令给语音芯片,语音芯片接收到指令后进行循环播放,最低功耗1.8mA。若需要语音芯片更换语音,则可以发送相对应的切换指令,语音芯片在挂载flash的情况下,自动对芯片内部的语音数据进行更换,更换完成后在进行循环播放。

  WTN6040F-8S语音芯片特征:

  (1)工作电压:1.8V~5.5V,2V工作电压下最低功耗1.8mA;

  (2)支持40秒语音播放(6Khz采样率ADPCM播放);

  (3)MCU工作频率:13.1072MHz;

  (4)三个复位条件:a.低压复位(LVR=1.7V);b.上电复位;c.看门狗复位;

  (5)12位PWM纯音频输出,可直接驱动8Ω/0.5W喇叭和蜂鸣器;

  (6)支持数据更新,方便语音更换;

  (7)支持一线通信,任何单片机都可以随时对语音芯片进行控制操作;

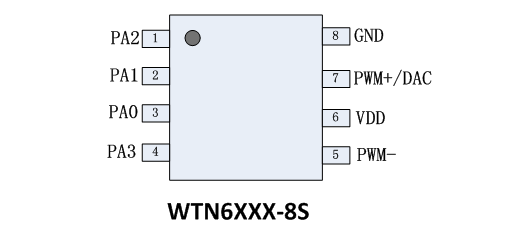

  脚位图如下:

一种基于WTN6040F-8S语音芯片ic在助眠耳机产品的方案设计应用

  更多详细信息请参考唯创官的语音芯片说明书:《WTN6040F语音芯片说明书V1.01》

  唯创知音作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WTN6040F应用设计方案,在智能闹钟、智能水杯、雾化加湿器、小家电、智能电子指纹锁等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
