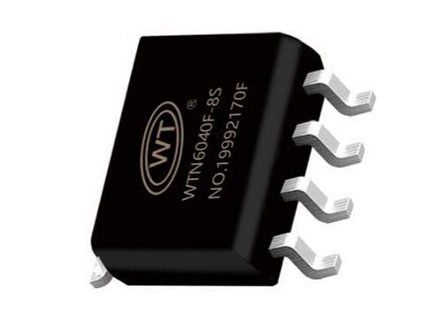

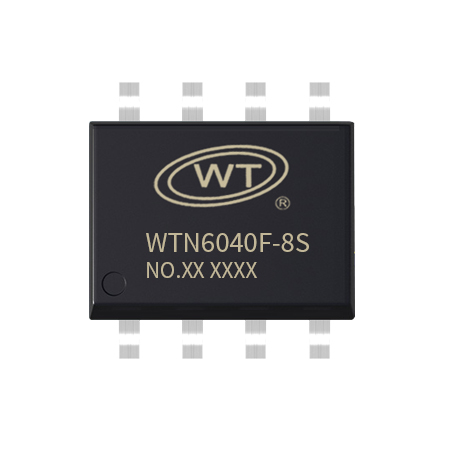

WTN6040F可重复烧写语音IC

WTN6040F为低成本，高性能的CMOS语音芯片。该芯片最大特点是可进行重复烧写。现有 WTN6040F语音芯片可内置40s语音长度。音频采样率目前最高可达32kHz，16级音量控制，PWM 输 出方式。此芯片的时钟频率为 13.1072（±3%）MHz。该芯片在 1.8V~5.5V 的宽电压范围内工作。

功能简述

（1） 工作电压：1.8V~5.5V；

（2） 复位条件：低压复位（LVR=1.7V）或断电复位；

（3） 12位PWM纯音频输出，可直接驱动8Ω/0.5W喇叭；

（4） 支持一线串口，两线串口控制（最多可以加载 224 段语音,后续有详解）

（5） 支持 BUSY 状态输出（标准程序 BUSY 脚默认为高电平，语音播放过程中为低电平。 另外，串口控制模式下，只有当语音芯片收到正确的语音地址时序 BUSY 脚才会有电 平变化）；

（6） 芯片播放结束后，且IO口（DATA 和 CLK）保持电平稳定（高低电平皆可）1S 后， 芯片进入休眠

选型注意：

1. 芯片的控制方式和输出方式在烧写程序时已经设定好，不可以再次更改，订做芯片时需要 和业务员说明应用要求。

2. 因为 WTN6 上电需要一定的初始化时间(约 100MS 左右)，而且初始化期间无法响应指令， 需完成初始化才能正常接收控制指令。

3. 使用 4R 的喇叭或者并联喇叭会可能会使芯片 PWM 出现 LATCH-UP 现象，导致无法播放， 需要重新上电才能恢复。

4. WTN6 芯片一线串口控制PWM输出DEMO板播放效果加通讯时序演示视频: https://v.youku.com/v_show/id_XNDcwMzM4NzI1Ng==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dtitle。

管脚描述

应用场景

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。
