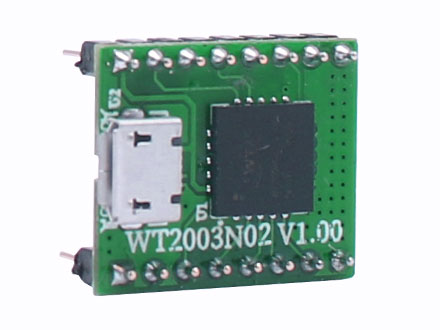

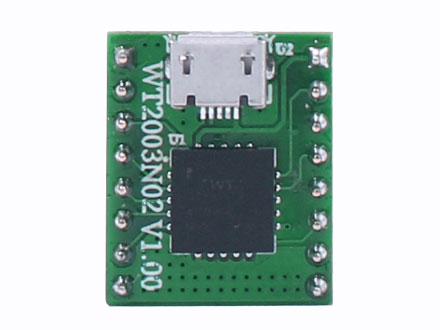

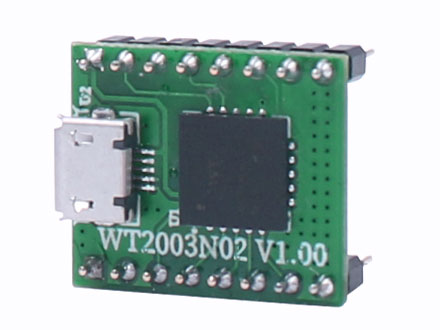

WT2003N02高品质MP3模块

（该产品已停产，目前有其他同功能的新升级产品WT2003H系列芯片替代，可向我司客服咨询）

WT2003N02 V1.00是一款功能强大的新型高品质MP3模块，支持MP3，WAV格式解码，声音优美，从多方位满足客户的要求。支持标准的异步串口通讯波特率9600，控制方式灵活。支持FLASH做为存储器。支持外接SD卡和内置FLASH播放，带有文件索引播放、指定根目录文件名播放、插播、单曲循环、所有曲循环、内置1W功放、具有32级音量可调、并且立体声输出I/O口。

音频文件类型

1. 支持采样率8~48KHz，比特率8~320Kbps的MP3音频文件

2. 支持8~44.1KHz的WAV音频文件

存储方式

1. 芯片内置32M bit 的flash

2.  128kbps比特率下，32Mflash可存240秒；

语音更换方式

1. Flash： 通过USB线，分别连接电脑与模块上的USB接口，然后电脑上面会模拟一个盘符，在将文件拷贝到盘符中。

可接功放

1. 模块内置1W功放，直接驱动8欧姆/1W喇叭

2. 也可外接其他不同功率的功放芯片

应用场景

1. 工业场合语音播报

2. 音响、提示器等播报设备

操作指令

1. 具有下一曲、上一曲、播放、暂停等串口指令

2. 可以指定SPI文件索引和SPI根目录文件名播放；

3. 32级音量可调

4. 播放过程中可插播flash语音

控制方式

1. 标准UART、波特率9600

2. AD按键，可以进行扩展应用（标准功能带有，播放暂停按键、下一曲按键、上一曲按键、停止按键）

技术规格

1. USB接口 全速2.0

2. 供电电压 DC2.5~5.5V

3. 额定电流  20~250mA（和负载有关）

4. IO端口电平  3.3V TTL电平

5. 工作温度  -40~85度

6. 湿度  5%~95%

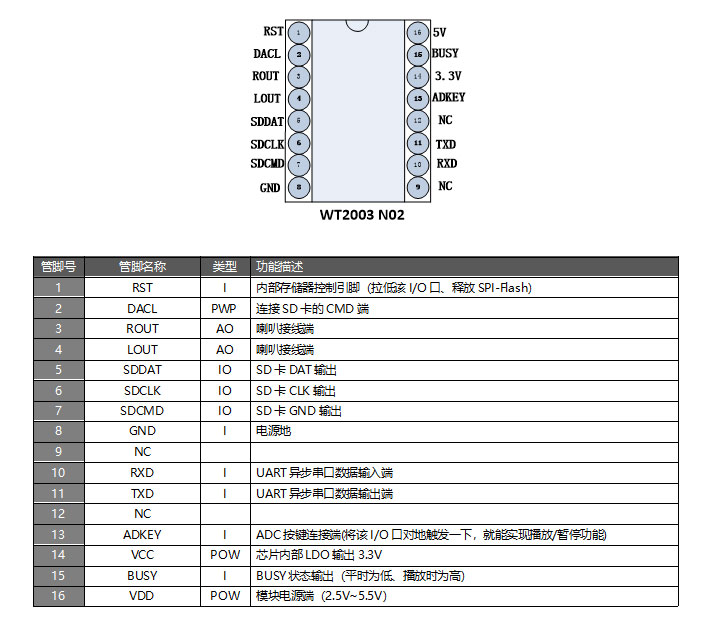

管脚描述

产品特点

（1）标准UART通信接口，默认波特率9600，可实现指定地址播放、指定根目录文件名、指定插播地址播放、音量级数、上下曲、播放停止、循环模式等；

（2）支持采样率8~48KHz，比特率8~320Kbps的MP3;

（3）支持采样率为8~44.1KHz的WAV音频文件；

（4）使用SPI-FLASH作为存储器，自由更换音频内容；

（5）通过USB线，分别连接电脑与模块上的USB接口，然后电脑上面会模拟一个盘符，在将文件拷贝到盘符中。（模拟U盘）（XP系统、WIN7系统、WIN8系统）。。

（6）模块内置1W功放，直接驱动8欧姆/1W喇叭，声音洪亮，32级可调音量。

（7）上电初始化时间1s。

应用场景

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。
