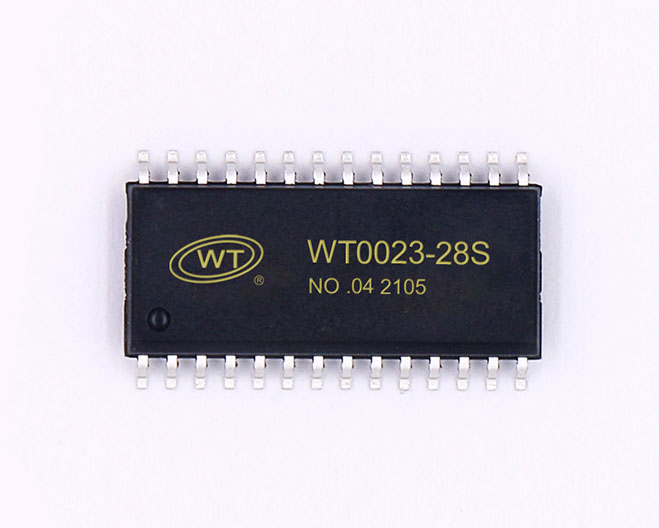

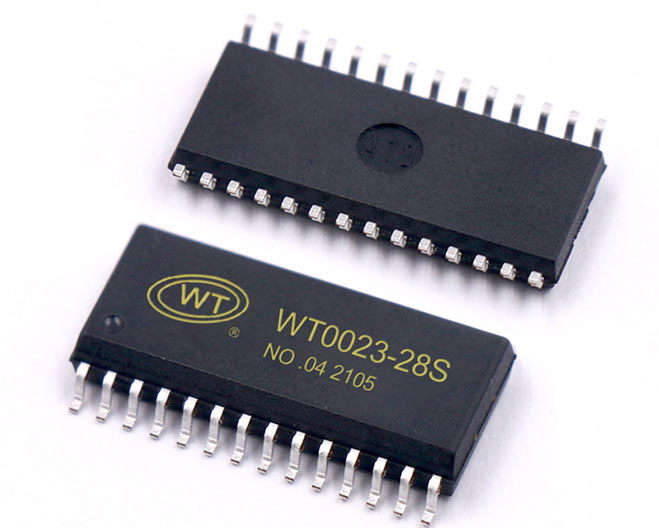

WT0023显示驱动芯片

WT0023是80点模式（20SEG×4COM）或者128点模式（16SEG×8COM）的内存映象和多功能的LCD驱动IC（可替换TM1730）,最大自带键扫矩阵电路20×1或16×1矩阵。WT0023的软件配置特性使它适用于多种LCD应用场合,包括:LCD模块和显示子系统。用于连接主控制器和WT0023的管脚只有2线IC通讯方式。本产品性能优良、质量可靠。同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动，操作更加简单细节资料可以参考WT2003H、WT588F02B语音芯片说明书。

产品特点

1、工作电压2.4~ 5.2V；
2、COMS工艺制造；

3、各种显示模式；

4、电路在20×4显示模式中，20SEG和4COM，1/3Bias，1/4Duty；

5、电路在16×8显示模式中，16SEG和8COM，1/4Bias，1/8Duty；

6、键扫功能；

7、最大20×1矩阵扫描电路在20×4显示模式中；

8、最大16×1矩阵扫描电路在16×8显示模式中；

9、R/W地址自动递增；

10、可选的硬件中断；

11、内置最大16ⅹ8位显示数据寄存器；

12、I2C通讯接口；

14、封装形式：SOP28；

LCD驱动芯片选型

管脚介绍

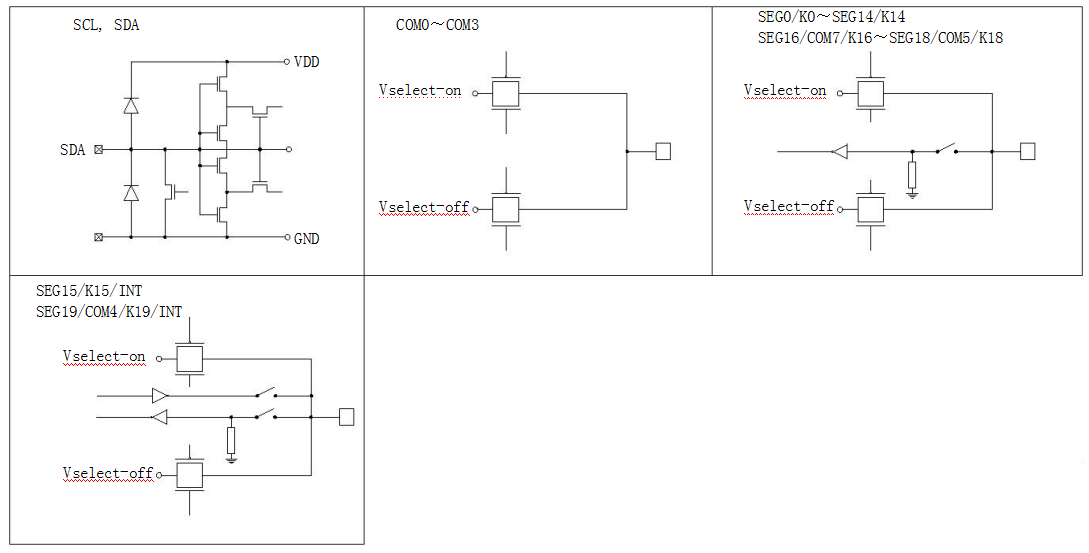

输入输出等效电路

集成电路系静电敏感器件，在干燥季节或者干燥环境使用容易产生大量静电，静电放电可能会损坏集成电路，建议采取一切适当的集成电路预防处理措施，不正当的操作焊接，可能会造成 ESD 损坏或者性能下降，芯片无法正常工作。

产品应用

LCD显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
