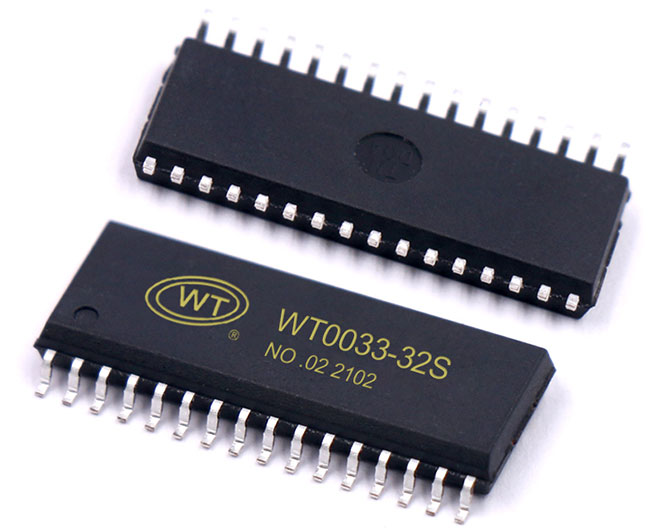

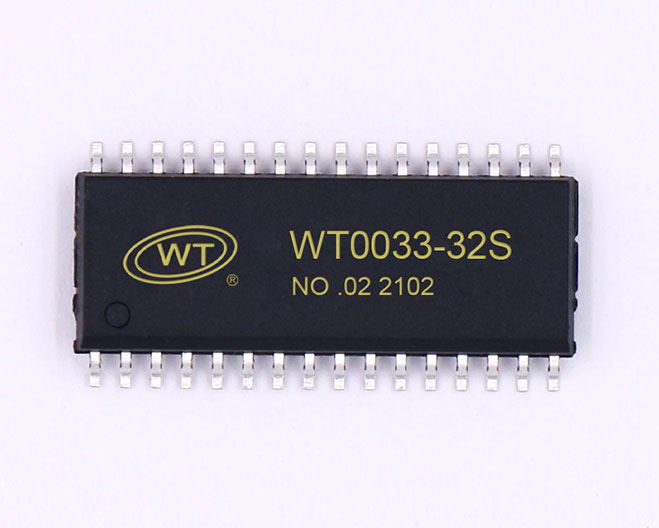

WT0033数码管显示驱动芯片

WT0033是一种具有8个触摸按键扫描功能的LED数码管驱动控制IC（可替换TM1648）,。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。芯片内部集成有MCU数字接口、数据锁存器、按键扫描和LED驱动等电路，具有高电源电压抑制比，可减少按键检测错误的发生，具有自动校准功能，抗电压波动等特性。主要适用于电磁炉、触摸显示等方案。本产品性能优良，质量可靠。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动，操作更加简单细节资料可以参考WT2003H、WT588F02B语音芯片说明书。

产品特点

1、自动校准功能

2、最长按键输出时间检测

3、具备抗电压波动功能

4、支持标准I2C通信方式

5、外接电容调整灵敏度

6、采用CMOS工艺

7、多种显示模式（10 段×7 位 ～ 13段×4 位）

8、辉度调节电路（8 级占空比可调）

9、振荡方式：内置RC振荡

10、内置上电复位电路

11、内置数据锁存电路

12、内置针对LED反偏漏电导致暗亮问题优化电路

13、抗干扰能力强

14、封装形式：SOP32

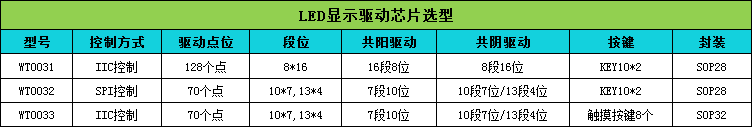

LED驱动芯片选型

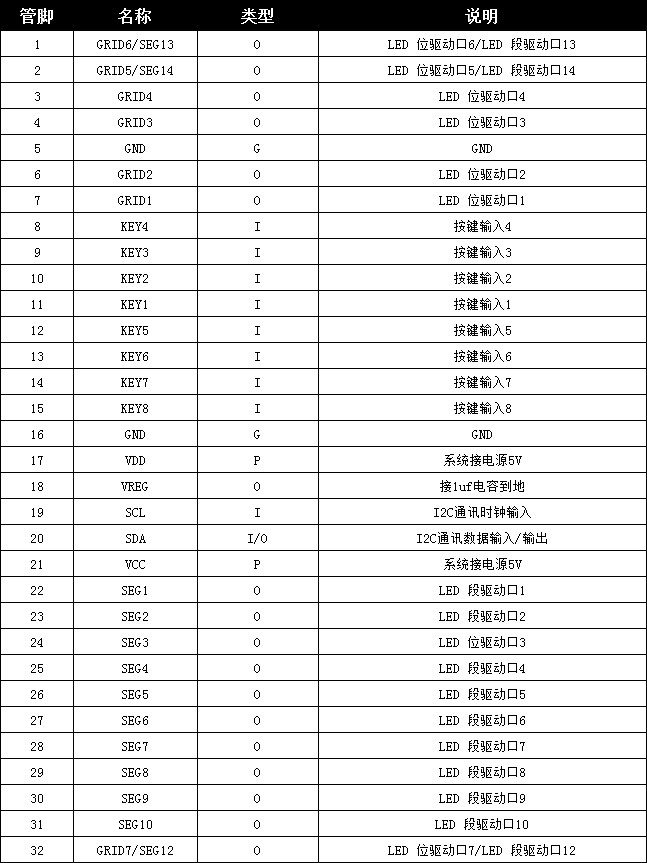

管脚介绍

产品应用

LED显示驱动芯片可以应用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备；产品的低功耗、便于应用、复合功能多等特点方便用户选用。
