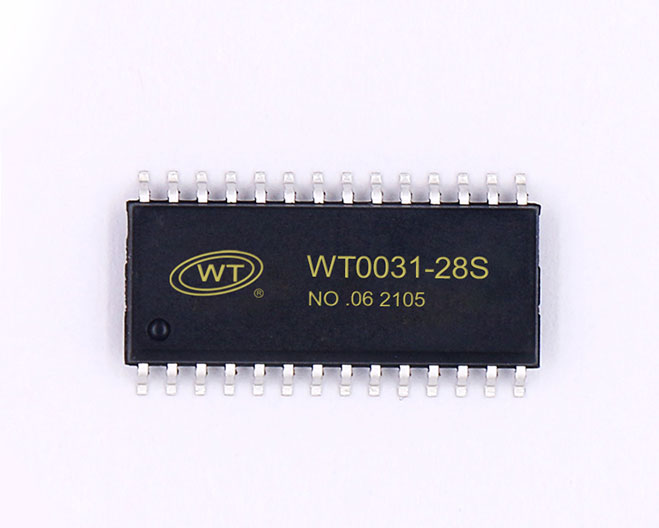

WT0031 LED显示驱动芯片

WT0031 是一种LED（发光二极管显示器）驱动控制专用电路（可替换TM1640），内部集成有MCU 数字接口、数据锁存器、LED 驱动等电路。本产品性能优良，质量可靠。主要应用于电子产品LED显示屏驱动。采用SOP28的封装形式。同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动，操作更加简单细节资料可以参考WT2003H、WT588F02B语音芯片说明书。

产品特点

1、采用CMOS工艺

2、显示模式（8 段×16 位）

3、辉度调节电路（占空比 8 级可调）

4、两线串行接口（SCLK，DATA）

5、振荡方式：内置RC振荡

6、内置上电复位电路

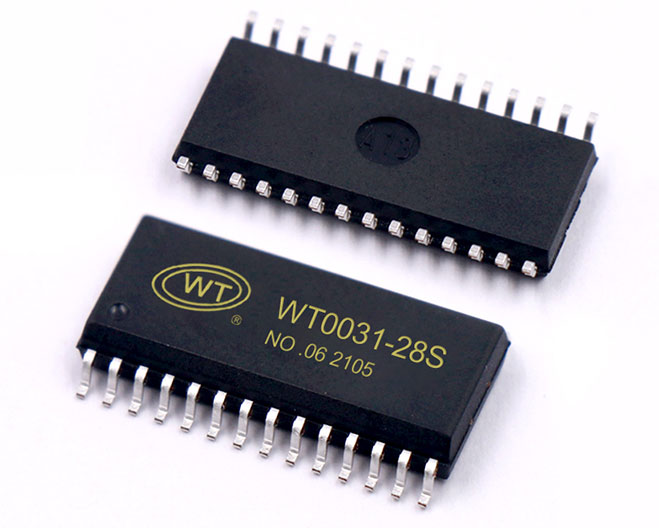

7、封装形式：SOP28

LED驱动芯片选型

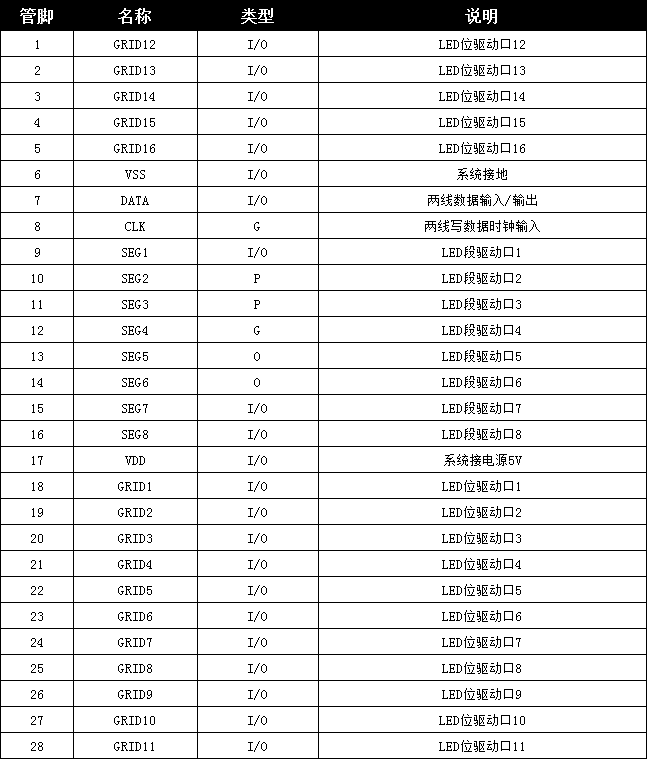

管脚介绍

产品应用

LED显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
