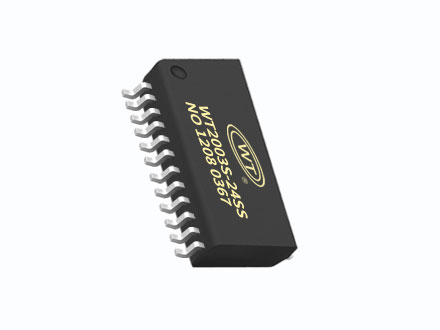

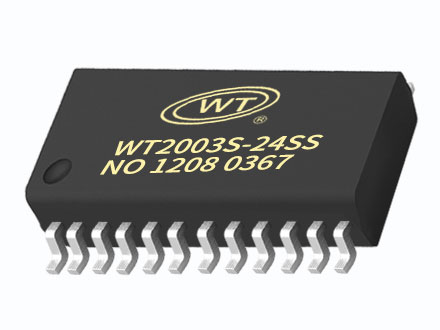

WT2003S-24SS MP3语音芯片

（该产品已停产，目前有其他同功能的新升级产品WT2003H系列芯片替代，可向我司客服咨询）

WT2003S-24SS是一款新型高品质MP3芯片，从多方位满足客户的要求。支持标准的异步串口通讯波特率9600，控制方式灵活。支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲循环、具有32级音量可调、立体声输出。海量存储，可以支持128M的Flash盘，32G的TF卡和32G的U盘。

产品概述

音频文件类型

1. 支持采样率8~48KHz，比特率8~320Kbps的MP3音频文件

2. 支持采样率8~44.1KHz的WAV音频文件

存储方式

1. 模拟U盘程序：只支持外挂flash（最大128M）

2. TF卡版本：支持TF卡（最大32G）和U盘（最大32G）

3. 320kbps比特率下，128Mflash可存800秒，32GTF卡和32GU盘分别可存大概10小时的语音

4. 支持文件系统：FAT、FAT32(不支持NTFS)；

语音更换方式

1. TF卡： 可通过USB接口自由更换TF卡内的音频内容（XP系统、WIN7系统、WIN8系统）

2. Flash：可通过TF卡或U盘拷贝功能将音频文件拷入flash

可接功放

1. 可外接其他不同功率的功放芯片

操作指令

1. 可以指定内部flash某一段/某一首语音播放

2. 具有下一曲、上一曲、播放、暂停等串口      指令

3. 可以指定U盘/TF卡中某一段/某一首播放

4. 32级音量可调

5. 播放过程中可插播flash语音

控制方式

1. 标准UART、波特率9600

2. AD按键，可以进行扩展应用（标准功能带有下一曲按键功能）

技术规格

1. USB接口 全速2.0

2. 供电电压 DC3.0~5.5V

3. 额定电流  20~250mA（和负载有关）

4. IO端口电平  3.3V TTL电平

5. 工作温度  -40~85度

6. 湿度  5%~95%

应用场景

1. 工业场合语音播报

2. 音响、提示器等播报设备

对音质要求较高的产品

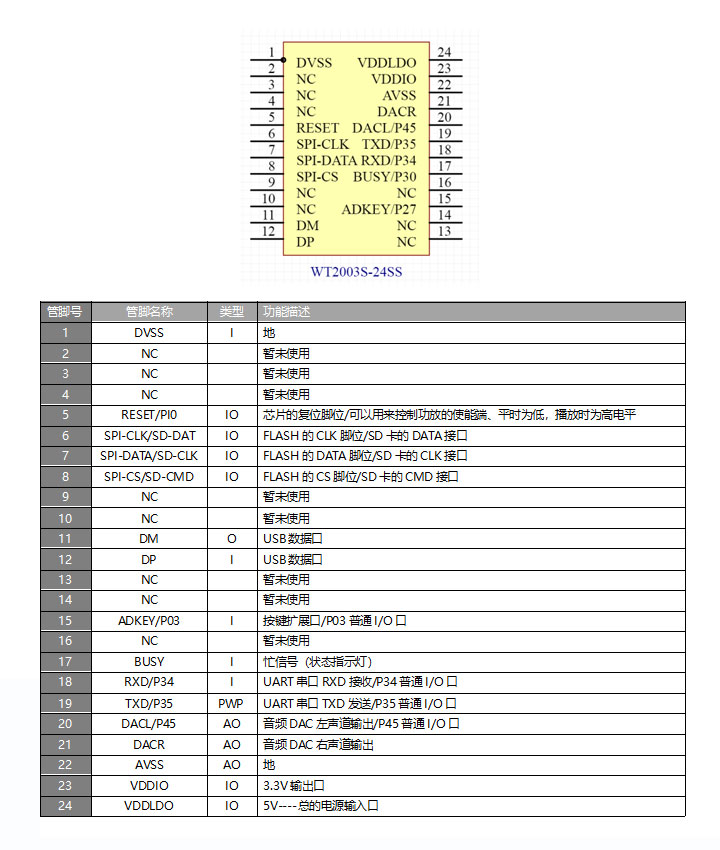

管脚介绍

备注：语音芯片只有VDDLDO一个电源输入口。

          上面的管脚介绍只是芯片具有的硬件接口、具体功能需要软件开发。
