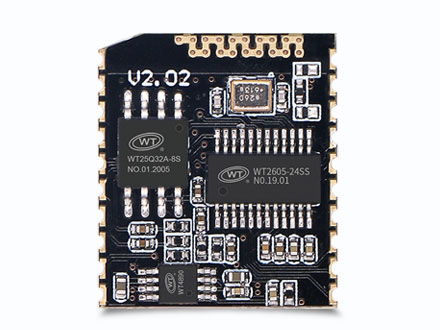

WT2605XB04-R 音频录音模块

WT2605XB04-R 音频录音模块是深圳唯创知音电子自主研发的智能型音频数据传输、录音、MP3音频播放产品，是低成本高效率的录音方案，具有集成度高，体积小，低功耗，传输稳定等特点，只需在模块外围加上少许的元器件就可以实现高品质音频的播放。本身采用免驱动方式，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为录音播放领域开发的低成本解决方案。

WT2605XB04-R 主要具备四大功能：线路录音、MIC 录音、MP3 功能、UART 串口控制。模块内置Flash，可以外挂 U 盘和 TF 卡。

产品特点

（1）多种录音方式，同一模块可以支持：线路录音、MIC 录音、通话录音。

（2）高品质录音，MIC 录音和线路录音的采样率可达 16Khz。

（3）音频编解码器支持 16 位立体声 DAC 和两个通道 16 位 ADC

（4）高性能立体声，ADC 具有 90dB 的信噪比,配合 16KHz 的录音采样率，可将原声最大化录制下来。

（5）采用 WT2605 为核心，同时支持 SPI-FLASH、TF 卡、U 盘三种存储方式；SPI-FLASH 存放为固定音源区，可以使用 U 盘更换内容。

（6）USB 接口实现主机（USB HID）、从机（USB 读卡器）自动切换和 USB 声卡功能。

（7）U 盘、TF 卡支持 FAT、FAT16、FAT32 文件系统，支持 MP3、WAV（PCM、IMA-DPCM）播放，Flash只支持 MP3 格式，Flash 最大支持 128M，U 盘和 TF 卡支持 32G。

（8）支持 UART 串口控制模式、AD 按键控制模式。

（9）支持广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持插播提前结束。

（10）支持 U 盘离线升级程序。

（11）支持定制特种功能：按键控制模式、触摸控制模式等。

功能框图简介

模块内部结构组成：音频芯片、Flash、26M 晶振、天线、1W 功放。

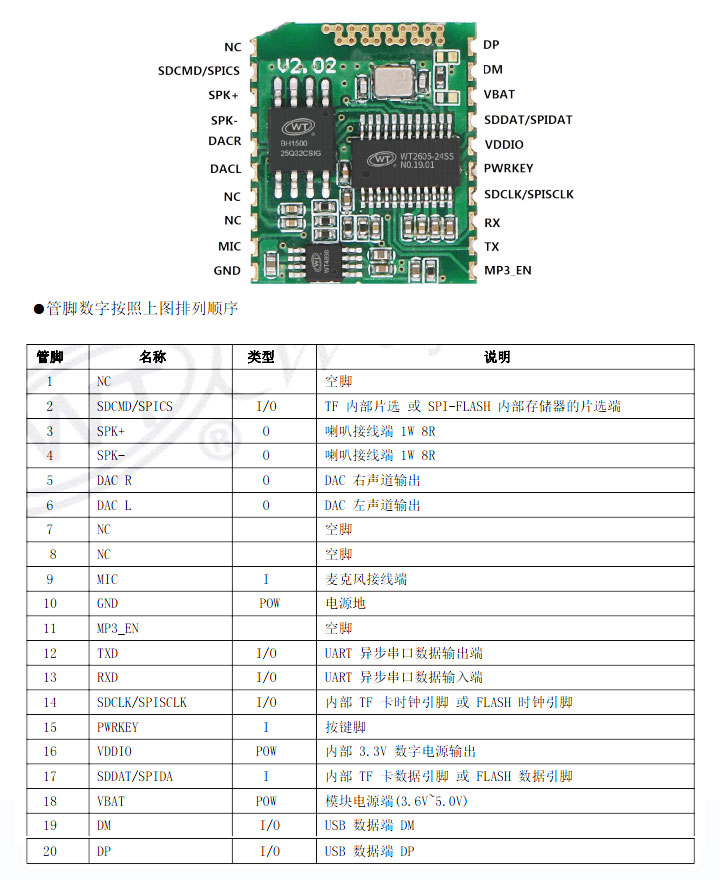

WT2605XB04-R 芯片管脚介绍

产品应用领域

WT2605XB04-R MP3录音模块主要用于音乐传输或者文件传输，配合 4G 或者 WIF 模块可以方便快捷地实现音乐的传输文件的传输。

● 网络 K 歌声卡；

● 电子乐器产品；

● 录音笔；

● 录音对讲机；

● 自动广播设备、定时播报；

● 电子词典、点歌机；

● 电动观光车安全行驶语音告示。
