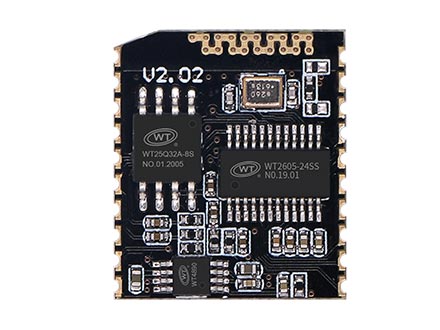

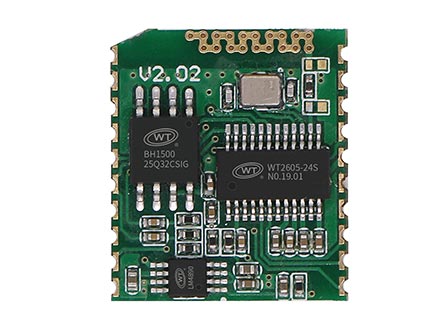

WT2605B05 蓝牙音频模块

蓝牙5.0 双模 | 内置功放 | SPI-FLASH / TF卡 / U盘三重存储 | UART串口控制

产品概述

WT2605B05 是唯创知音自主研发的一款智能型无线音频传输模块，集蓝牙双模通信、MP3解码播放和UART串口控制于一体。模块采用WT2605系列芯片为核心，内置Flash存储，支持外挂TF卡和U盘，外围只需少量元器件即可搭建高品质立体声音频无线接收系统。

模块上电即进入蓝牙模式，手机打开蓝牙搜索"BT_WT2605C"即可连接播放音乐，整个过程免驱动、零配置。连接成功后芯片UART口自动回传状态码，方便主控MCU实时掌握蓝牙连接状态。除了蓝牙接收，模块还能通过串口指令播放Flash、TF卡或U盘内的音频文件，两种模式可自由切换。

核心特点

蓝牙5.0 双模

同时支持经典音频蓝牙和BLE数据传输，符合蓝牙5.0规范。典型TX输出功率+2dB，10米内传输稳定。

内置1W功放

模块自带功放电路，ROUT/LOUT直接外接喇叭输出音频。不使用内置功放时，可通过电阻跳线切换到DACR/DACL外部功放输出。

三重存储支持

内置SPI-FLASH（最大128Mbit）+ TF卡（最大32G）+ U盘（最大32G）。支持FAT/FAT32文件系统，MP3和WAV双格式解码。

UART串口控制

标准AT指令集，支持指定地址播放、文件名播放、文件夹播放、音量调节、上下曲切换、模式切换等完整控制。

高保真音频

16位立体声DAC，信噪比高达95dB，ADC信噪比90dB。频响范围20Hz~16kHz，总谐波失真低至-65dB。

USB固件升级

U盘插入即可完成OTA固件升级，免拆机免烧录器。USB口同时支持挂载U盘播放和连接电脑作为声卡使用。

典型应用

凡是涉及到短距离无线音频传输的场景，WT2605B05 都能胜任。几个最常见的落地方向：

• 蓝牙音响 / 蓝牙立体声耳机

• 车载音响系统 / 车载免提通话

• 免提电话终端

• 便携式导航设备的语音播报

• 工业设备的无线音频报警

• 消费类电子产品的蓝牙音频模块嵌入

管脚定义

绝对最大额定参数

PMU电源特性

DAC音频特性

ADC音频特性

IO电气逻辑特性

封装尺寸

WT2605B05 模块采用20引脚SMD贴片封装，外形紧凑，便于各类产品集成。

• 模块厚度：2.85 mm（公差 ±0.2 mm）

• 工作温度范围：-40°C ~ +85°C

• 存储温度范围：-65°C ~ +150°C

使用注意事项

射频电路设计

• 射频走线按50Ω阻抗设计，走线短而宽，避免过孔和直角走线，优先使用圆弧或135°角过渡

• 预留π形匹配电路，靠近芯片RF脚放置，元件参数需根据实测天线和PCB布局调整

• 天线推荐倒F形结构，必须放置在板边，正反面预留净空区，远离金属件和电池

• 使用导线作天线时，π型电路串接3.6pF电容

晶振电路设计

• 晶振规格：24MHz，负载电容12pF，频率公差 ±10PPM

• 晶振走线尽量短，与RF微带线之间用地线隔离，底层不走其他信号线，周围包地处理

• 推荐使用外壳接地的贴片晶振，稳定性更好

• 量产前需抽样实测频偏，调整负载电容使频偏控制在 ±25kHz 以内

存储与选型

• 挂载SPI-FLASH时，建议选用唯创原厂Flash以确保兼容性，PCB布线建议兼容150mil和208mil两种封装尺寸

• 同时插入TF卡和U盘时，优先响应TF卡，支持热插拔

• 蓝牙模式和音频模式不能同时运行，需通过AT+CHMODE指令切换

快速上手

WT2605B05 的上手门槛很低，基本不需要折腾就能跑起来：

1. 供电：VDD50接入2.8V~5.0V电源，GND接地。

2. 蓝牙连接：模块上电后自动进入蓝牙模式，手机蓝牙搜索"BT_WT2605C"并连接，直接播放音乐。

3. 音频输出：ROUT/LOUT接喇叭（使用内部功放），或DACR/DACL接外部功放。

4. 串口控制：TXD/RXD接主控MCU的UART口，通过AT指令控制播放、音量、切换模式等。

5. 固件升级：将升级文件放入U盘，插入模块USB口即可完成OTA升级。
