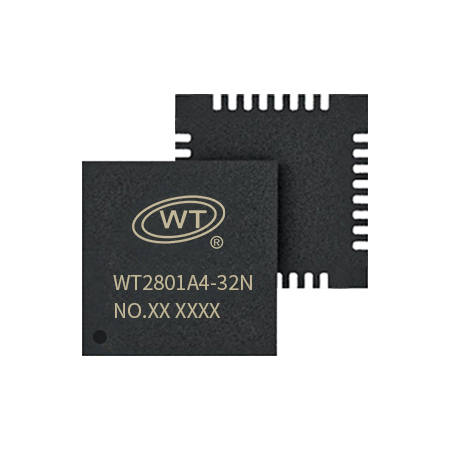

WT2801A4-32N 音频蓝牙芯片

核心亮点：支持 2.4GHz 无线广播，产线免拆机、免逐片烧录，通过广播发射器一对多批量推送语音文件，10 米范围内一次广播即可更新所有芯片内容，换产效率提升数倍。

WT2801Ax 是一款功能强大的高品质低功耗蓝牙芯片，采用高性能 32 位处理器，最高频率 240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有 WT2801AX-32N（QFN32 封装 4×4mm）。

芯片支持 BLE 5.4 + 2.4GHz 双模通信：BLE 满足标准蓝牙透传需求，2.4GHz 私有广播协议 满足产线批量换音和 OTA 升级场景。内置 16Bit D 类功放可直接驱动喇叭，支持 SPI-Flash（最大 128Mbit）、TF 卡（32G）、U 盘（32G）存储，具备索引播放、插播、组合播放、随机播放等丰富功能。

定制串口通讯协议标准指令，支持 11 种波特率切换（2400~921600，默认 9600），支持低功耗蓝牙透传，32 级音量可调。

2.4GHz 广播批量更新——无需拆机，快速切换语种

WT2801Ax 区别于普通音频蓝牙芯片的核心差异化能力。传统方案需要逐片连接 USB 或串口烧录器，费时费力成本高昂；唯创知音2.4G 广播更新方案通过无线信号一对多推送，一次广播即可批量更新所有芯片，无需拆机，耗时与芯片数量无关。

多 SKU 共板生产

同一块 PCB 贴片完成后，通过 2.4G 广播一次性推送不同语言语音包，无需为每个 SKU 单独烧录，换产时间从小时级缩短到分钟级。

出货后 OTA 更新

产品到客户手中后，通过 2.4G 广播远程下发新语音文件，无需返厂拆机。适用于语音内容迭代、促销语音替换、多地区版本管理。

产线效率对比

传统逐片烧录：单片 30~60 秒 × N 片。2.4G 广播：一次推送 10~30 秒，与芯片数量无关。芯片内部预留 100K 空间接收升级文件。

售后维护

现场设备语音故障或内容需更新时，维护人员携带广播发射器到场，一键推送批量更新，无需拆机返修。

2.4G 升级操作流程：

• 将需要更新的语音文件命名为 1.bin，放入 TF 卡根目录

• TF 卡插入配套的 USB 2.4G 无线广播发射器（主机）

• 主机上电，短按按键，红灯亮 5 秒后闪烁进入广播发射状态

• 从机（WT2801Ax 芯片）上电后发送指令 FF 00 FC 进入 2.4G 模式

• 从机接收到广播信号后自动写入内部 Flash，升级完成后自动复位

• 升级过程中所有其他指令无效，升级成功后需发 FF 00 FD 退出 2.4G 模式（或等待自动复位）




注意：发射文件大小须 小于 100K（从机内部仅申请 100K 空间）；10 米范围内有效。

产品特性

• •工作电压：2.7~5.0V

• •支持高品质音频格式（8kbps~320kbps），MP3、WAV 格式，声音优美

• •支持指令随机播放，无缝循环播放功能

• •具备 BUSY 状态指示，上电默认低电平，播放时为高电平（可切换）

• •音量 32 级可调（0 为静音，31 为最大），支持掉电记忆

• •IO 驱动能力最高 8mA，支持 10×10 LED 扩展驱动

• •16bit 高精度音频 ADC（SNR 95dB 差分 / 92dB 单端）

• •16bit 高精度 DAC（SNR 91dB，THD+N -83dB）

• •内置 16bit D 类功放，可直接驱动喇叭 320mW@8Ω

• •支持 BLE 蓝牙 5.4 + 2.4GHz 双模

• •支持 2.4G 无线广播方式更换语音

• •单芯片使用时内置语音需出厂前写入；可通过通信接口更新程序（建议预留接口）

• •低功耗模式：深度休眠 <5μA，原地休眠 <30μA

• •通信接口：标准 UART 异步串口，默认 9600，支持 11 种波特率切换（2400~921600，掉电记忆）

• •BLE 透传：支持裸流/非裸流模式，最大 331 字节/包

• •BLE 可配置：蓝牙名（最大 29 字节）、广播间隔（20ms~10240ms，默认 500ms）、自定义广播数据（31 字节）、发射功率（0~6dB）

•


电气参数

绝对最大额定参数

PMU 特性

DAC 音频特性

ADC 音频特性

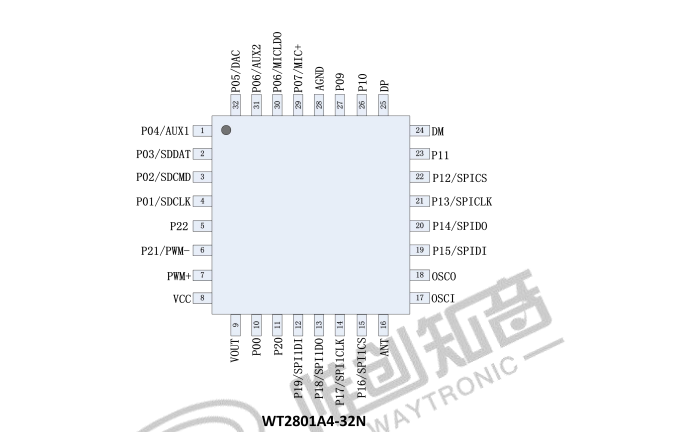

芯片管脚定义（QFN32）

演示模块接口

通信协议概览

芯片内置标准 UART 异步串口接口，默认波特率 9600（3.3V TTL 电平）。数据格式：起始位 1 位，数据位 8 位，无奇偶校验，停止位 1 位。

指令格式统一为：7E [长度] [命令码] [参数] [校验码] EF

注：长度 = 长度 + 命令码 + 参数 + 校验和的字节数；累加和校验 = 长度 + 命令码 + 参数的累加和低字节。

指令分类一览：

封装与包装

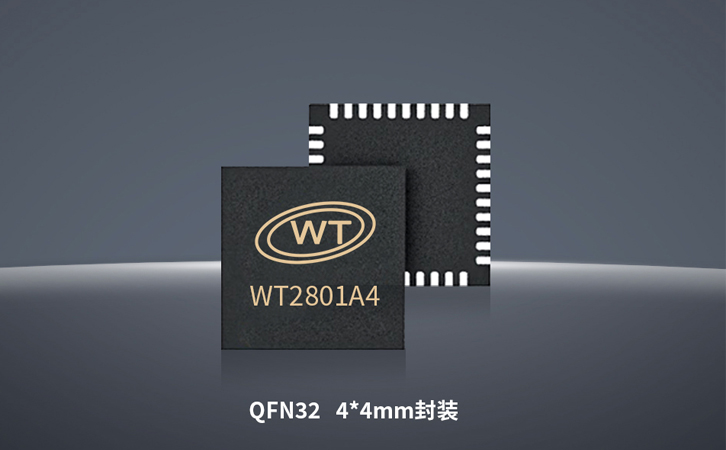

QFN32 封装尺寸：4×4mm

回焊炉温度曲线遵循无铅工艺标准。
