基于WT588F02KD-24SS语音芯片的万年历产品设计ic方案解析

发布时间:2022-06-07 16:30 浏览次数:

   概述:万年历在大家生活中基本上是随处可见,电子万年历通过LED夜光数码显示日期、时间、星期、以及温度等日常信息,是融合了多项电子技术及现代经典工艺打造的现代数码计时产品。

  本文主要介绍通过使用唯创知音WT588F02KD-24SS语音芯片完成一个万年历的语音报时、使用手机对万年历进行校准,设置定时等功能(可以解决并大大简化当前万年历校准时间的复杂繁琐的操作,只需要手机一键设置即可)。该方案设计,可以自动计算闰月、闰年等特殊时间。具有外围电路少,可靠性高,方便使用等特点。不仅可以节约产品综合BOM材料成本、研发成本,还可以缩短产品设计开发周期。

  一、系统组成(方案选择)

 (一)WT588F02KD-24SS 芯片参数如下:

  1.16位DSP语音芯片、32Mhz内部振荡;

  2.工作电压2.0-5.5V

  3.16bit的PWM输出,可直接驱动8R 0.5W喇叭;

  4.支持6K~32Khz的WAV文件;

  5.自动识别闰月、闰年、自动计算农历等

  6.有20组定时,可以供选项

  7.可以驱动14个数码管

  8.内部集成256KB-flash,可部分使用

  (二)WT5T01 秒跳芯片

  1.给WT588F02KD-24SS提供秒跳信号。

  (三)其他外围

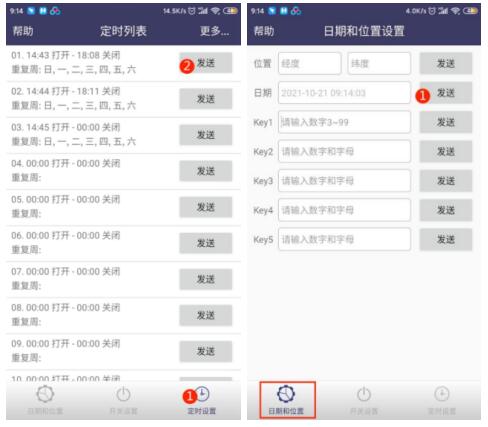

  1.包括光控;(可以通过手机就把万年历中的时间校准,还能定时。下图为演示用的APP,可以提供源码帮客户修改,还能提供技术支持)

  2.按键;

  3.数码管及LED;

  4.内部电源CR1220,外部供电5V电源或3节5号电池。

语音芯片方案


  二、电路设计

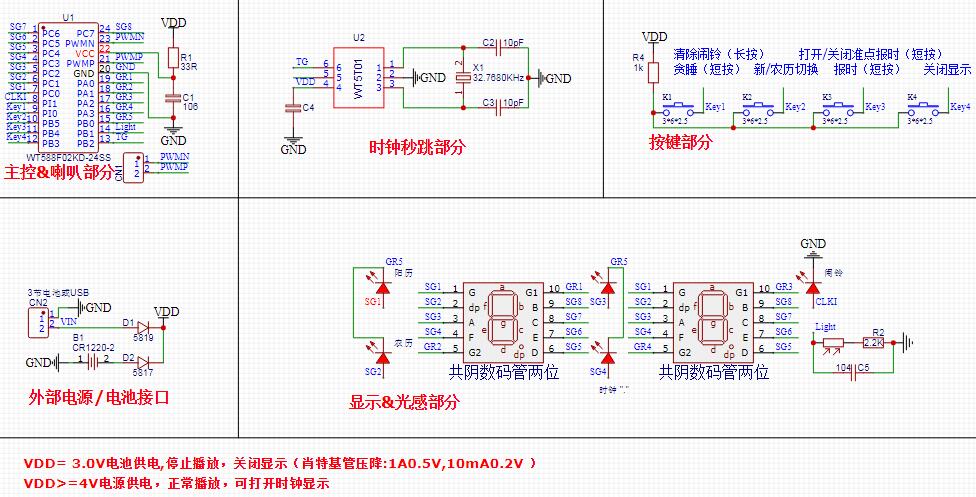

语音芯片电路


  两颗芯片完成完整报时功能,桌面时钟,使用APP控制闪光灯进行对时,简单易用。CR1220电池+5号电池或5V电源,双电源供电,5号电池没电时,芯片也能保持运行,保证时间的准确性。

  三、控制方式

  使用按键操作和光感控制配合APP使用,四个按键分别为关闭该次闹钟/贪睡、阳历/农历切换、报时/开关准点报时、显示休眠。

  四、应用示例

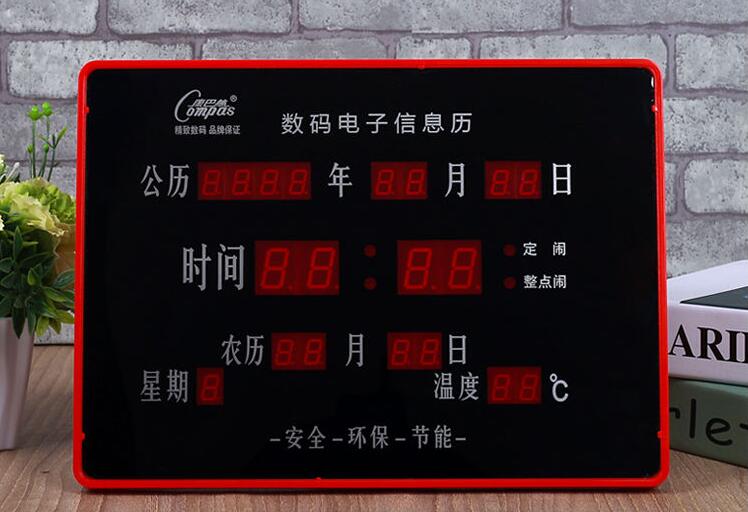

万年历语音IC方案
