一种基于WT2003H语音芯片在扫地机/洗地机语音更换+LCD扩展的应用方案推荐

发布时间:2022-05-14 14:24 浏览次数:

   一、产品市场

  随着家用电子设备的普及,各种智能化设备进入人们生活中,如洗地机、扫地机等,目前大多数扫地机和洗地机都加了音效提示音,以及人工提示音,但较为单一,且部分应用无法随时更换语音,针对部分客户的特殊需求,去定制化语音方案。同时一些客户端的工程师,会经常感到主控MCU IO口不够,需要驱动电机、温度检测、LCD或数码管显示、语音控制播报等。唯创知音WT2003H语音芯片,能用一个IO实现复杂功能需求,留出主控MCU更多的IO口,去实现更多交互功能。

  本文以WT2003H0系列芯片+一颗外挂Flash为例,介绍WT2003H系列芯片即时更换语音功能,及唯创知音后续推出的扩展类,语音播报芯片+LCD驱动显示作一些简单介绍。

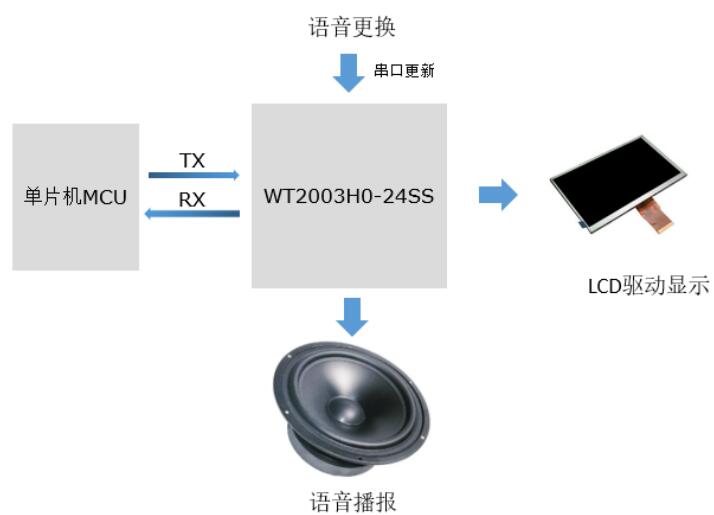

  二、产品应用框图


语音更新+语音播报+LCD驱动显示




  单片机MCU

  语音更换: 使用本司WT2003HX系列烧写下载器+上位机,通过串口快速进行语音更换

  WT2003X系列语音芯片:WT2003H0-24SS

  LCD驱动显示:唯创知音扩展类系列产品,本文这里仅对LCD12864作简单概述

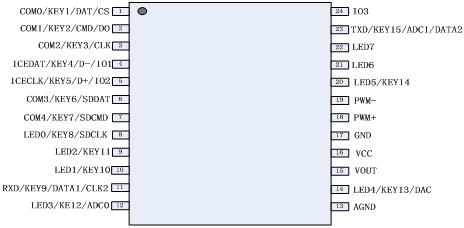

  三、芯片功能特点



  注: COM(位)- IO口可扩展作为数码管位选使用;LED(段) - IO口可扩展作为数码管段选使用;Key(按键)- IO口可扩展作为按键使用。

  1、工作电压:2.0-5.2V;

    2、内置0.5W D类功放;

    3、控制模式:一线、两线单双字节、UART串口控制、按键控制、SPI控制;

    4、UART控制模式,默认波特率9600,用户也可发送波特率切换指令,自由选择通信波特率,最大不超过1Mbps,带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂 128Mbit 的 Flash;

    5、支持语音高品质音频格式,支持MP3和WAV格式,(音频码率支持8kbps~320kbps)声音优美;

    6、低功耗,芯片设置5S不播放,自动进入休眠模式,功耗可达5uA以下,如为电池类产品,可大大延长其使用寿命;

    7、16 bit高精度ADC和DAC;

    8、大功率IO驱动能力,最高可直接驱动64mA;

    9、单芯片使用(使用内置容量)时内置语音需出厂前写入,也可选择WT2003H0+外挂Flash;

    10、可重复烧写芯片程序及语音;

    11、搭配唯创知音上位机软件,轻松制作语音bin文件,通过程序烧录串口可自由更换语音;

  四、语音播报通信控制介绍

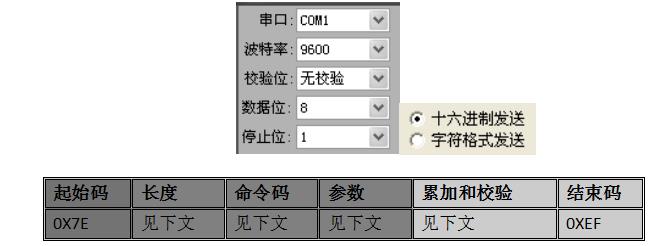

  标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:



  注意:“长度”是指长度+命令码+参数+校验和的长度,“累加和校验”是指长度+命令码+参数的累加和的低字节。

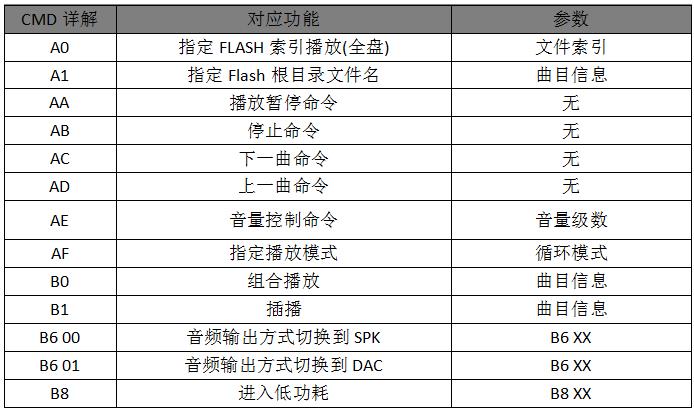

  注意:Flash语音播放可以实现FLash索引播放,组合播放,插播等指令;

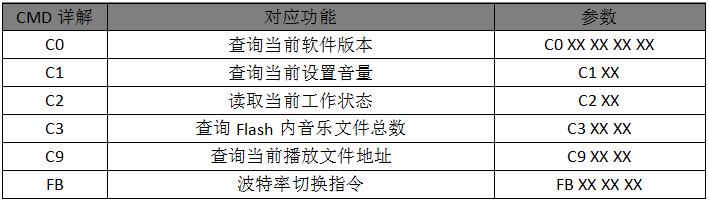

表4通信查询命令


  五、设计应用案例

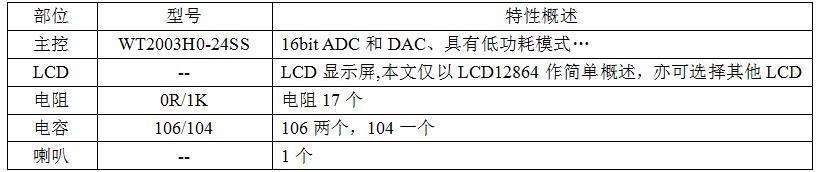

  1)器件选型

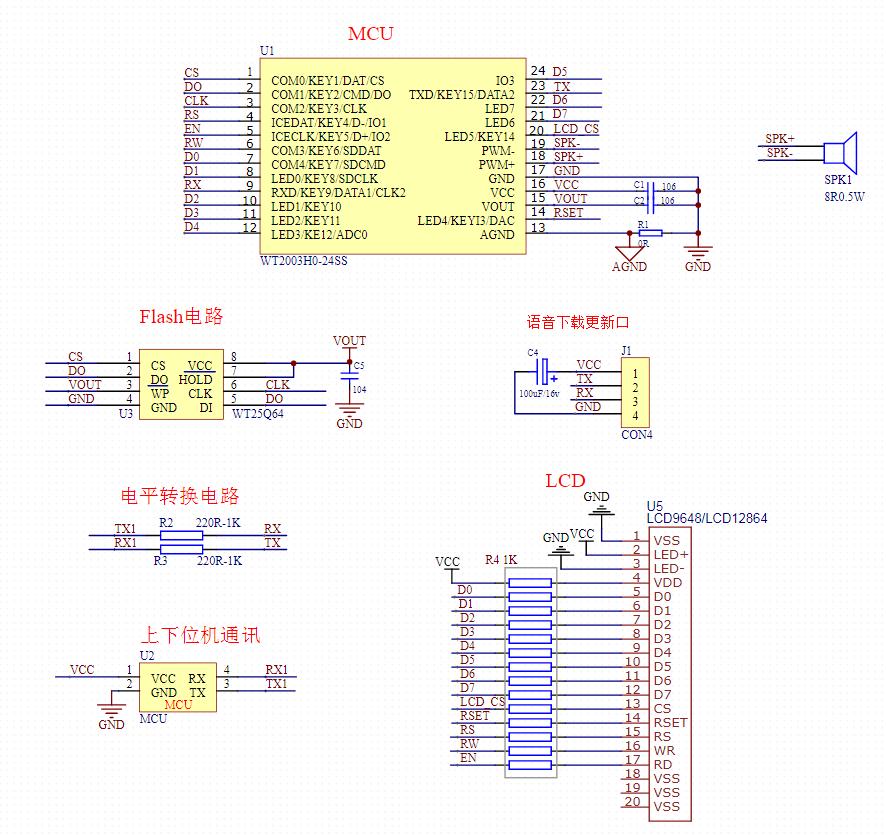

  2)设计原理图



  如上原理图所示,LCD12864 的 8 位数据口与芯片IO口相连, LCD12864 的 RS、RW、EN 脚与语音芯片的 4、5、6 管脚连接,LCD片选脚CS与芯片第20脚相连
