毫米波雷达近场检测方案：WT4102A-C01L在智能猫砂盆中的应用解析

    小伙伴们好，这一期的WT唯创芯片小课堂，我们来聊聊每个“铲屎官”都习以为常的话题——智能猫砂盆。

    别看猫砂盆是个小小的家居用品，它背后的传感器技术其实一点都不简单。这次我们接到的需求来自一家做智能猫砂盆的客户，他们遇到的问题很有代表性，也很值得我们拿出来聊一聊。

01  猫砂盆怎么知道猫到底在不在盆里?

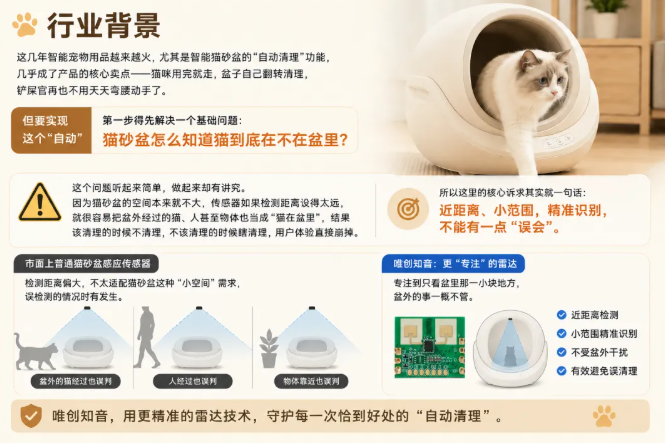

    先说说行业背景。这几年智能宠物用品越来越火，尤其是智能猫砂盆的"自动清理"功能，几乎成了产品的核心卖点——猫咪用完就走，盆子自己翻转清理，铲屎官再也不用天天弯腰动手了。

    但要实现这个"自动"，第一步得先解决一个基础问题：猫砂盆怎么知道猫到底在不在盆里？

    这个问题听起来简单，做起来却有讲究。因为猫砂盆的空间本来就不大，传感器如果检测距离设得太远，就很容易把盆外经过的猫、人甚至物体也当成"猫在盆里"，结果该清理的时候不清理，不该清理的时候瞎清理，用户体验直接崩掉。

    所以这里的核心诉求其实就一句话：近距离、小范围，精准识别，不能有一点"误会"。

    市面上普通的猫砂盆感应传感器，常会因为检测距离偏大，而不太适配猫砂盆这种"螺蛳壳里做道场"的小空间需求，误检测的情况时有发生。于是唯创知音便提供了一颗更"专注"的雷达——专注到只看盆里那一小块地方，盆外的事一概不管。

02  近距离检测更精准、误触发更少的 毫米波雷达模块

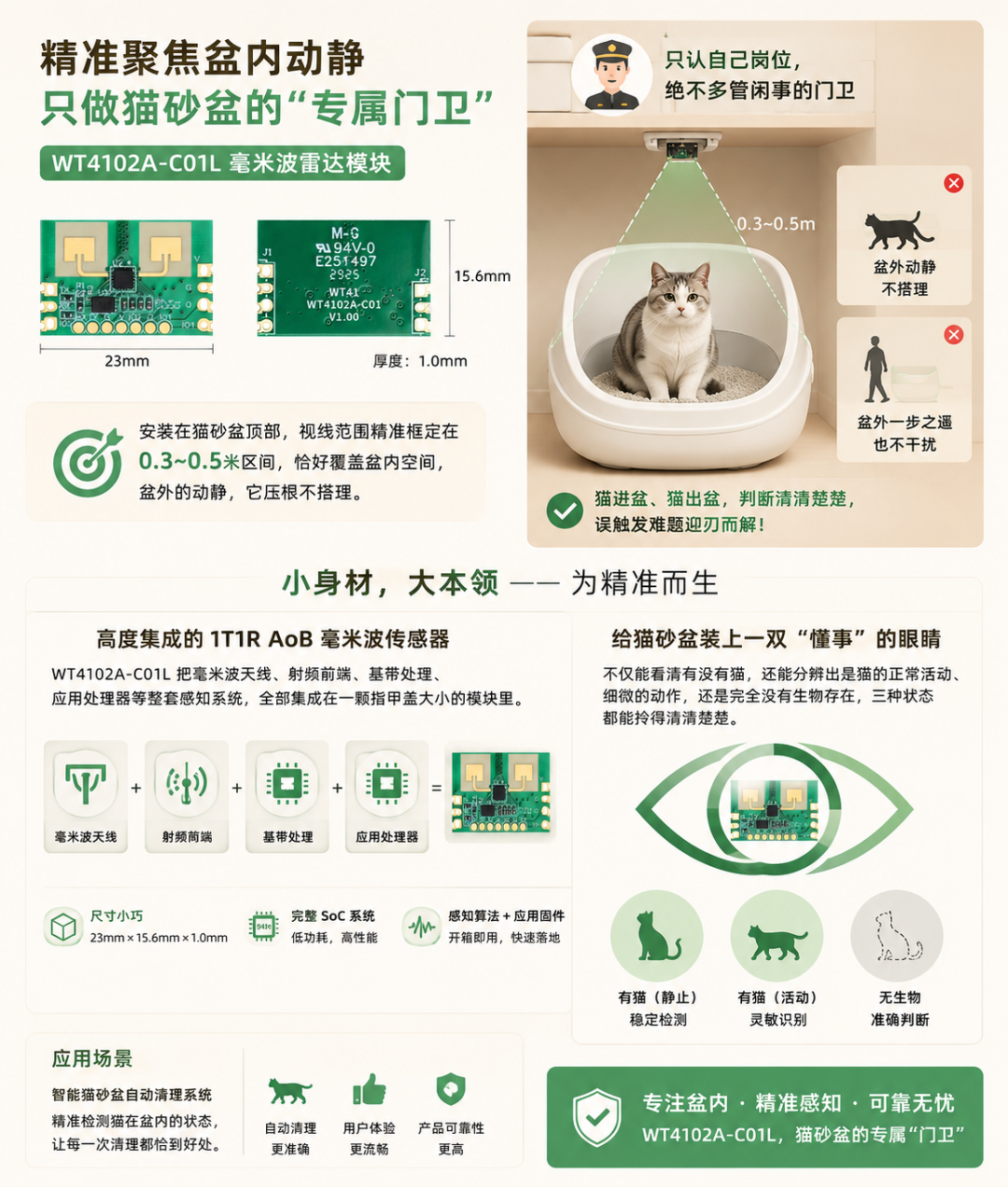

    那么，什么样的雷达才能做到这种"眼里只有猫砂盆"的精准呢？ 我们推荐的这颗WT4102A-C01L毫米波雷达模块。

    小伙伴们可以把它想象成一个尽职的"门卫"，而且是那种只认自己岗位、绝不多管闲事的门卫——它被安装在猫砂盆的顶部，视线范围被精准框定在0.3-0.5米这个区间内，恰好覆盖盆内的空间，盆外一步之遥的动静，它压根不搭理。

    这样一来，"猫进盆、猫出盆"这件事，它就能判断得清清楚楚，误触发的老大难问题也就迎刃而解了。那这颗模块凭什么能做到这么"专注"呢？这就要说到它的技术底子了。

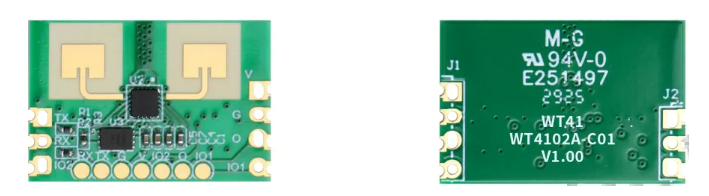

    WT4102A-C01L是一款高度集成的1T1R AoB毫米波传感器，说白了，就是把毫米波天线、射频前端、基带处理、应用处理器这一整套感知系统，全部塞进了一颗指甲盖大小的模块里（尺寸只有23mm×15.6mm×1.0mm），再配上完整的SoC系统、感知算法和应用固件。

    这就好比给猫砂盆装了一双既小巧又"懂事"的眼睛——不仅能看清有没有猫，还能分辨出是猫的正常活动、细微的动作，还是完全没有生物存在，三种状态都能拎得清清楚楚。

03  近距离检测更精准、尺寸更小的毫米波雷达模块

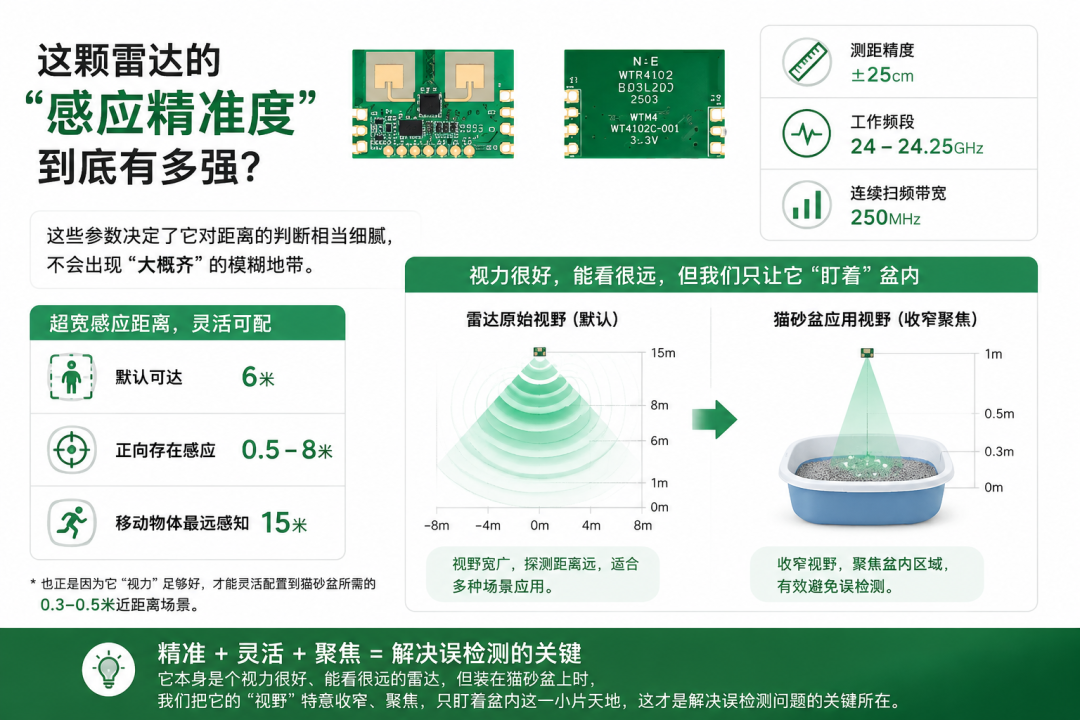

    说到这里，可能有些同学要问了：这颗雷达的“感应精准度”到底有多强？

    它的测距精度能做到±25cm，工作频段在24-24.25GHz，连续扫频带宽250MHz，这些参数决定了它对距离的判断相当细腻，不会出现“”大概齐"的模糊地带。 而且它本身支持的感应距离范围其实很宽，默认可达6米，正向存在感应能到0.5-8米，移动物体最远能感知到15米——这也是为什么它能够灵活地配置到猫砂盆需要的0.3-0.5米这种近距离场景。

    可以理解为，它本身是个视力很好、能看很远的雷达，但装在猫砂盆上时，我们把它的"视野"特意收窄、聚焦，只盯着盆内这一小片天地，这才是解决误检测问题的关键所在。

04  可穿透非金属材料，无需破坏设计结构

    除了看得准，这颗模块还有一个挺有意思的本事——穿透力强，能穿透亚克力、玻璃以及薄的非金属材料。这对猫砂盆的结构设计来说是个不小的加分项，因为它意味着雷达不一定非要“裸露”安装，完全可以藏在外壳材料后面工作，既不影响产品的外观设计，也不用担心信号被挡住，一举两得。

    再看功耗和接口这块，虽然客户这次对低功耗没有硬性要求，但WT4102A-C01L本身工作电流只有4-30uA，平均19uA，峰值电流也只有120mA，工作电压覆盖2.5V-5.5V，适应性很宽。

    输出方式支持IO/UART/PWM三种接口，可以灵活对接不同的主控方案；模块上电后还会先进行一次自检，通过GPIO脚输出的高低电平时序告诉主控"我已经准备好了"，再进入正常的感应工作模式，整个上电逻辑清晰、稳妥，也方便设备做联调和故障排查。

05  一站式通信调试与参数配置工具

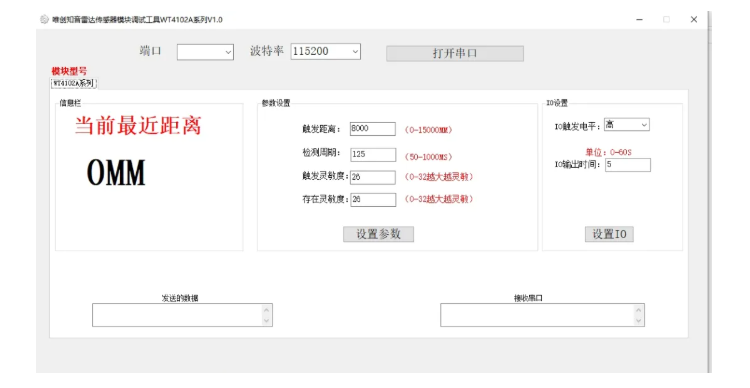

    我们还提供了相关的技术调试工具，能帮助工程师快速完成 WT4102A-C01L 雷达模组的参数配置、通信调试与数据验证，降低协议开发和联调成本。

    协议支持 UART 与 IIC 两种通信方式，可完成传感器参数配置、目标数据读取、点云数据获取、距离谱数据获取及主动上报等功能，同时支持检测距离、灵敏度、检测模式、IO 输出方式等参数的在线配置与验证，为工程师提供从协议调试、数据解析到功能验证的一站式开发调试能力，加快产品集成与项目开发进度。

    这样一颗模块用在智能猫砂盆上，相当于给设备装上了一双专属的、只认盆内事的"眼睛"：猫进来了，它知道；

    猫走了，它也知道，而且能第一时间触发自动清理；盆外的风吹草动，它一概视而不见。对于客户来说，这不仅解决了此前误检测的痛点，也为后续产品在结构设计上留出了更多自由度。

    从这次的方案里我们也能看到一个挺朴素的道理：再小的产品，也需要"恰到好处"的技术。不是感应距离越远越好，也不是参数越强悍越好，而是要精准匹配场景的真实需求——这也是我们在做每一个方案时，一直坚持的思路。
