一、背景介绍
　　　　
　　据专家测试，一个关不紧的水龙头，一个月可以流掉1至6吨水，而我国城市平均供水漏失率达到9.1%。由于目前对于水表的制定，精确度达不到对于一滴水的测量，而且长久以来人们把水看作廉价的使用品，因此对于一滴水的流失也就听之任之，按每家每天水龙头不关紧一小时计算，1个月里可集到0.1吨水，一年的漏水达到1.3吨。按照第五次人口普查公报的统计,上海全市530万户家庭,每年由此浪费的水资源竟然可以达到近一亿吨。这时候就需要一款水位漏水报警器来提醒人们及时发现漏水问题，水位漏水报警器是一种通过机械式或磁感应的方法来进行水位的报警设备，在超过水位设定值之后会通过信号触发、声光报警等方式提醒，使人可以早期发现及时处理，防止发生事故。
　　
　　☆市场环境：
　　

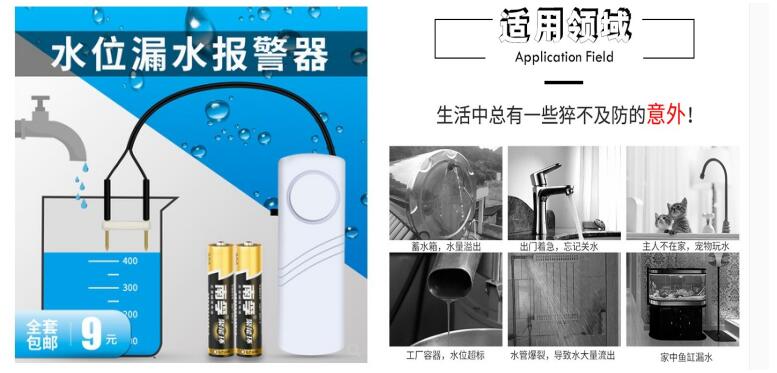

　　目前市面上的水位漏水报警器大多为如下图所示。

　　
　　☆产品分析：
　　
　　电路结构简单，仅仅是蜂鸣器电子报警声音，没有灯光闪烁报警，没有语音播报，整体比较生硬，用户体验感较差。
　　
　　二、WT588F02B基本功能、特点及应用框图
　　
　　☆WT588F02B的应用特点
　　
　　1.16位DSP语音芯片、32Mhz内部振荡；
　　
　　2.工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）
　　
　　3.16bit的PWM输出，可直接驱动8R 0.5W喇叭；
　　
　　4.支持6K~32Khz的WAV文件，以及MIDI文件；
　　
　　5.客户可以通过配套下载测试板在线更换芯片内部语音内容；
　　
　　6.芯片内部有256K byte 的存储空间，可以做掉电记忆功能、数据存储等功能（可扩展给用户MCU做缓存空间）。
　　
　　7.芯片主控程序和内置存储数据均可擦除再烧写。
　　
　　8.低电压检测功能，可以设置当电压低于某一个值，做出相应提示
　　
　　9.UART通讯协议、9600波特率
　　

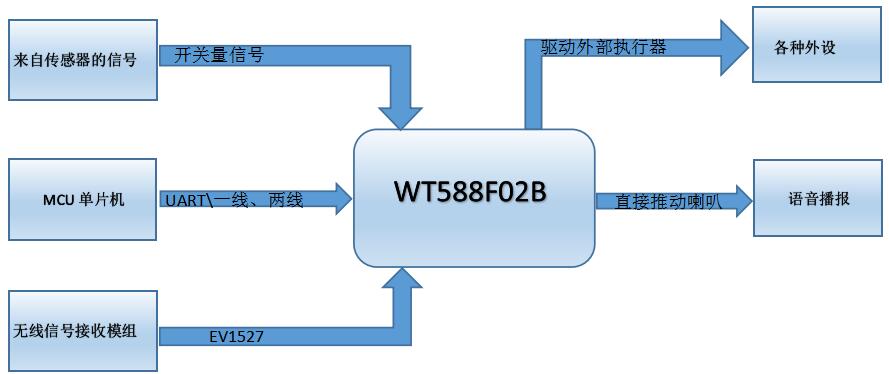

　　☆应用框图

　　
　　1、传感器的信号：一些开关量的感应器例如：切斜度检测开关、震动检测开关等。2、MCU单片机：可以和WT588F02B进行一些通讯，实现方式灵活多样，常用的UART、一线、两线等。3、无线信号接收模组：应用在需要远距离和WT588F02B通讯的场合，常用的有EV1527协议等。　　
　　　　
　　三、具体应用案例
　　
　　下面我们以应用实例：WT588F02B-8S水位漏水报警器解决方案直观的呈现：　　
　　　　
　　水位漏水报警器解决方案概述：本项目采用低成本方案，通过A、B探头及三极管复合放大电路组成传感来检测水位，并将检测信号转换为开关量给到WT588F02B-8S 进行处理。用低成本带UART功能的MCU来做主机来控制WT588F02B-8S来间接检测和感知外界水位的变化。通过UART指令可以灵活设置成漏缺水检测模式，主机和WT588F02B-8S采用的UART双向通讯，可以减少主机对内部硬件资源的依赖，仅用一颗低成本带UART通讯的主机就可以快速开发和搭建电路。
　　

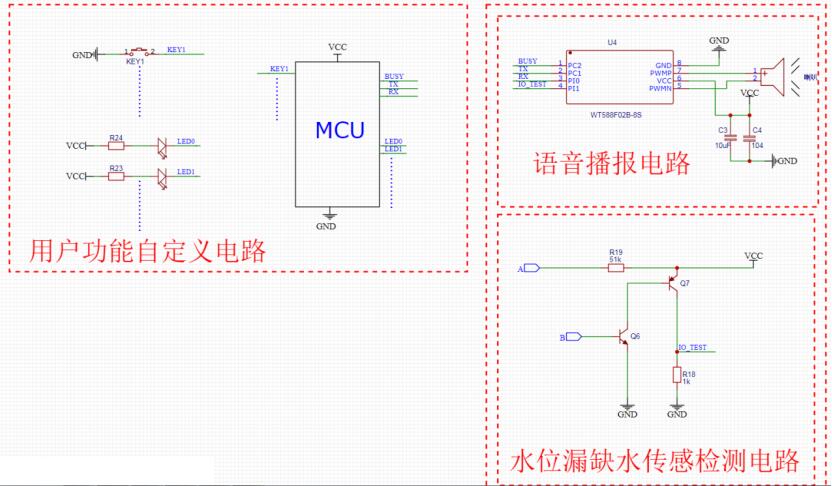

　　☆原理图

　　

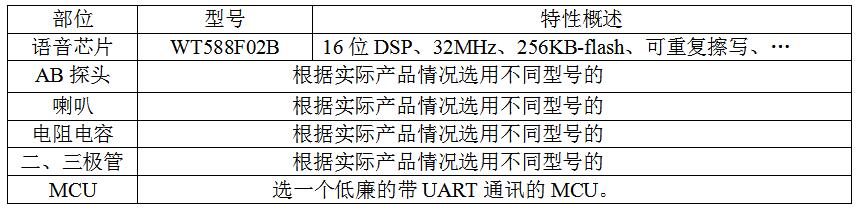

　　☆BOM表格
　　

　　
　　四、应用电路工作原理分析
　　
　　我们来分析一下这个电路的工作逻辑：用户的主机按键KEY1是用来切换是检测漏水还是缺水模式，主机发送UART指令，设置成漏水模式时：当AB探头浸入到漏水后，Q6、Q7三极管均导通，IO_TEST点位高电平，此时信号输入到WT588F02B主控后产生声光报警的效果，并语音提示；主机发送UART指令，设置成缺水模式：当AB探头离开水面，Q6、Q7三极管均截止，IO_TEST点位低电平，此时信号输入到WT588F02B主控后产生声光报警的效果，并语音提示。
　　

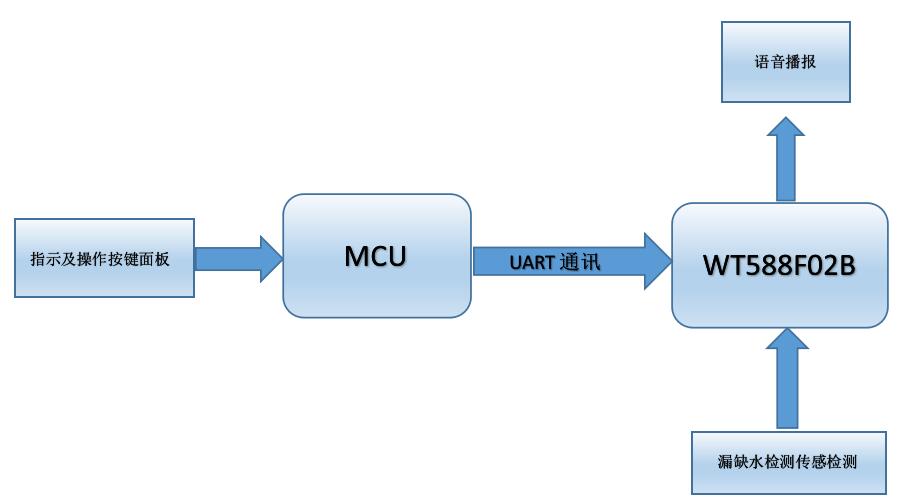

　　☆应用案例框架图

　　
　　五、结尾
　　
　　唯创知音作为一家专注于语音技术研究的高新技术企业，始终坚持以“服务好工程师”为目标，以行业语音交互器件标准化为方向，致力于让复杂变简单，提供快捷的语音、智能物联网应用解决方案。WT588F02B-8S应用设计方案，在智能插座测试仪检测中的语音播放等电气仪器、消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域，未来，唯创知音将在更多行业推出标准化语音芯片，进一步提升工程师的设计体验，为消费类电子行业标准化赋能。
