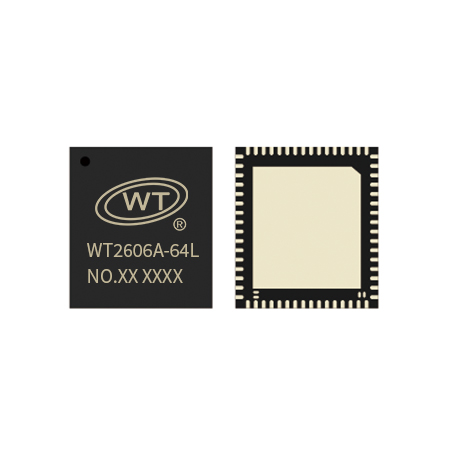

WT2606A-64L-5W6 是一款高集成度「蓝牙 + Wi-Fi 双无线」音频芯片，集成蓝牙、Wi-Fi 两套无线通信链路，仅需少量外围器件，即可打造录音笔、会议录音、AI 厨房秤、AI 打印机、AI 医疗等产品的完整语音解决方案。芯片采用 LQFP64 封装，支持蓝牙 V6.0+BR+EDR+BLE、A2DP/AVRCP/HFP/SPP 等蓝牙协议栈，以及 Wi-Fi IEEE 802.11b/g/n，并内置 32 段 EQ、AEC 回声消除、噪声抑制、声源定位、离在线语音识别等音频算法。音频信号路径为 SoC 内置 DAC → 内部功放 → 扬声器输出，对外提供 UART1/UART2 串口、SPI 主接口、显示屏 QSPI 接口、SD 卡接口、USB OTG、AD 按键及 30 余个通用 GPIO。
WT2606A-64L-5W6 在录音笔与会议录音设备上的应用示例
WT2606A-64L-5W6 专为智能语音终端设计，将蓝牙与 Wi-Fi 双无线能力、高保真音频链路与端侧语音算法集成于单芯片，轻松落地录音笔、会议录音、AI 对话、语音识别、对讲、播报及录音上传等场景。其高算力、低功耗与高集成度特性，使其成为赋予千行百业产品语音交互与无线互联能力的理想解决方案，助力客户快速实现产品智能化升级。
搭载 32 位三核 DSP，最高主频 192MHz，集成 IEEE754 单精度浮点运算单元与数学加速引擎，从容应对复杂音频算法、实时降噪与语音识别推理，为端侧智能提供充沛算力。
双无线架构：集成蓝牙与 Wi-Fi 两套通信链路，仅少量外围器件即可工作；
蓝牙规范：符合 V6.0+BR+EDR+BLE，支持 LE audio BIS/CIS，以及 A2DP/AVRCP/HFP/SPP/SMP/ATT/GAP/GATT/RFCOMM/SDP/L2CAP 等协议；
Wi-Fi 能力：IEEE 802.11b/g/n 1x1，支持 20MHz 通道、STA 与 SoftAP 模式及 Concurrent SoftAP+STA；
射频性能：Wi-Fi 发射功率最高 +19dBm，RX 灵敏度 -99dBm，保障复杂环境连接可靠性。
高规格 DAC：双通道 24-bit，SNR≥104dB，支持差分 Cap-less 或单端模式，采样率 8kHz~96kHz；
高规格 ADC：双通道 24-bit，SNR≥95dB，采样率 8kHz~48kHz；
多格式解码：MP2/MP3/WMA/APE/FLAC/AAC/M4A/WAV，蓝牙音频支持 LDAC、LHDC、SBC、AAC 及 mSBC 语音编解码；
集成功放：3W 单声道 D 类音频功率放大器，无需输出 LC 滤波器，输出功率 3W（@5V/4Ω/THD+N=10%）。
通用 GPIO：30+ 可用 GPIO，覆盖按键、控制与扩展；
双串口：2 路 UART，UART1/2 可用于烧写与通讯；
存储与显示：1 路 SD 主机控制器（支持 eMMC/SD），SPI/QSPI 显示屏驱动并支持 2D 图形加速（crop/scale/rotation）；
其他接口：2 路 SPI 主/从接口，1 路全速 USB OTG 控制器，AD 按键。
宽压供电：主电源 VDD42 2.24.2V（5V 供电时需先降压到 4.2V 以下），功放电源 VDD50 3.05.5V，IO 电平 3.3V（VOUT1）；
低功耗：深度休眠电流 <10μA，内置 LDO 与 Buck DC-DC 转换器；
温度范围：工作温度 -25℃ 至 +85℃，满足工业级可靠性要求；
紧凑封装：LQFP64 封装，节省硬件空间，便于量产贴片。
1、无线连接：蓝牙 V6.0+BR+EDR+BLE，支持 LE audio BIS/CIS、A2DP/AVRCP/HFP/SPP/SMP/ATT/GAP/GATT/RFCOMM/SDP/L2CAP 等协议；Wi-Fi IEEE 802.11b/g/n 1x1，支持 20MHz 通道、STA 与 SoftAP 模式及 Concurrent SoftAP+STA；Wi-Fi 发射功率最高 +19dBm，RX 灵敏度 -99dBm;
2、音频解码：支持 MP2/MP3/WMA/APE/FLAC/AAC/M4A/WAV；蓝牙音频支持 LDAC、LHDC、SBC、AAC，以及 mSBC 语音编解码;
3、音频性能：DAC 双通道 24-bit，SNR≥104dB，支持差分 Cap-less 或单端模式，采样率 8kHz96kHz；ADC 双通道 24-bit，SNR≥95dB，采样率 8kHz48kHz;
4、DSP 音频处理：AMIC 环境噪声消除（ENC）、AEC 回声消除、声源定位、多段 DRC Limiter、多段 EQ 语音/音效配置;
5、功放输出：集成 3W 单声道 D 类音频功率放大器，无需输出 LC 滤波器；输出功率 3W（@5V/4Ω/THD+N=10%）;
6、主控算力：32 位三核 DSP，最高主频 192MHz，内置 IEEE754 单精度 FPU 与数学加速引擎;
7、通用接口：30+ 通用 GPIO（含 P06/P17/P18/P19/P20/P21/P32P35/P37/P38/P69/P96P100/P105~P117）；2 路 UART（UART1/2 可用于烧写与通讯）；2 路 SPI 主/从接口；1 路全速 USB OTG 控制器;
8、存储与显示：1 路 SD 主机控制器，支持 eMMC/SD；SPI/QSPI 显示屏驱动，支持 2D 图形加速（crop/scale/rotation）;
9、语音算法：支持 32 段 EQ、AEC 回声消除、噪声抑制、声源定位、离在线语音识别;
10、封装电气：LQFP64 封装；内置 LDO 与 Buck DC-DC 转换器；主电源 VDD42 2.24.2V（5V 供电时需先降压到 4.2V 以下）；功放电源 VDD50 3.05.5V；IO 电平 3.3V（VOUT1）；深度休眠 <10μA；工作温度 -25℃ 至 +85℃。
（此处插入 WT2606A-64L-5W6 引脚封装图，建议上传官方封装尺寸图）
01）录音笔 / 录音卡片 / 录音工牌 / 会议录音；
02）AI 家用医疗：AI 血压计、AI 血糖仪、AI 呼吸机；
03）AI 消费电子：AI 厨房秤、AI 打印机；
04）AI 对话与离在线语音识别类智能终端；
05）对讲、语音播报及录音上传类物联网设备；
06）需要蓝牙 + Wi-Fi 双无线音频链路的智能硬件。
PIN-NO. | 名称 | 功能说明 |
0 | PGND | 芯片底部散热地 |
1 | P96/TX2 | GPIO 96；UART2 TX（用于串口通讯，烧写/调试） |
2 | P07/CLK | GPIO 07；显示屏 SPI 时钟 |
3 | P08/D0 | GPIO 08；显示屏 SPI 数据 D0 |
4 | P09/D1 | GPIO 09；显示屏 SPI 数据 D1 |
5 | P10/D2 | GPIO 10；显示屏 SPI 数据 D2 |
6 | P11/D3 | GPIO 11；显示屏 SPI 数据 D3 |
7 | P32/RST | GPIO 32；显示屏 RST 信号 |
8 | P33/BLK | GPIO 33；显示屏 BLK 背光控制 |
9 | P34/TE | GPIO 34；显示屏 TE 同步信号 |
10 | P35/CS | GPIO 35；显示屏片选 CS |
11 | P20/SPI_DI | GPIO 20；SPI 数据输入 |
12 | P21/SPI_CS | GPIO 21；SPI 片选 |
13 | P19/SPI_DAT | GPIO 19；SPI 数据（双向） |
14 | P18/SPI_CLK | GPIO 18；SPI 时钟 |
15 | P17/ADKEY | GPIO 17；AD 按键输入 |
16 | BT_ANT | 蓝牙天线接口 |
17 | NC | 空脚 |
18 | NC | 空脚 |
19 | P38 | GPIO 38 |
20 | P37 | GPIO 37 |
21 | P39/SRDY | GPIO 39；可作串口硬件流控 SRDY（CTS 信号，从设备 RTS） |
22 | ICEDAT/D- | USB 数据 D- ；ICE 编程数据 |
23 | ICECLK/D+ | USB 数据 D+ ；ICE 编程时钟 |
24 | P109 | GPIO 109 |
25 | P108 | GPIO 108 |
26 | P110 | GPIO 110 |
27 | P116 | GPIO 116 |
28 | P105 | GPIO 105 |
29 | P106 | GPIO 106 |
30 | EN | 烧写数据使能脚 |
31 | SCK | 烧写数据时钟脚 |
32 | SDA | 烧写数据数据脚 |
33 | WIFI_ANT | Wi-Fi 天线接口 |
34 | GND | 数字地 |
35 | NC | 空脚 |
36 | NC | 空脚 |
37 | P117 | GPIO 117 |
38 | P111 | GPIO 111 |
39 | P112 | GPIO 112 |
40 | P113 | GPIO 113 |
41 | P114 | GPIO 114 |
42 | P115 | GPIO 115 |
43 | P107 | GPIO 107 |
44 | GND | 数字地 |
45 | NC | 空脚 |
46 | DACL | DAC 左声道输出 |
47 | P104/AEC0 | GPIO 104；AEC 回声消除参考输出 |
48 | BUSY | 播放/忙状态指示 |
49 | SPK+ | 扬声器正端 |
50 | SPK- | 扬声器负端 |
51 | VDD50 | 功放电源（3.0~5.5V） |
52 | VOUT2 | 功放内部 LDO 输出 |
53 | VDD42 | 电源输入（锂电池 3.7V 或 5V 经降压到 ≤4.2V） |
54 | VOUT1 | 内部 3.3V LDO 输出，典型 100mA（VDD42=3.7V 时），可给 FLASH / TF 卡等供电 |
55 | P06/DC_EN | GPIO 06；电源控制使能开关 |
56 | MIC1- | 麦克风 1 差分输入负 |
57 | MIC1+ | 麦克风 1 差分输入正 |
58 | MICLDO | 麦克风偏置 LDO 输出 |
59 | AGND | 模拟地 |
60 | P69/VDD_SD | GPIO 69；可用作 SD 卡电源控制 |
61 | P100/TX1 | GPIO 100；UART1 TX |
62 | P99/RX1 | GPIO 99；UART1 RX |
63 | P98/MRDY | GPIO 98；MRDY 信号（模块就绪） |
64 | P97/RX2 | GPIO 97；UART2 RX |
