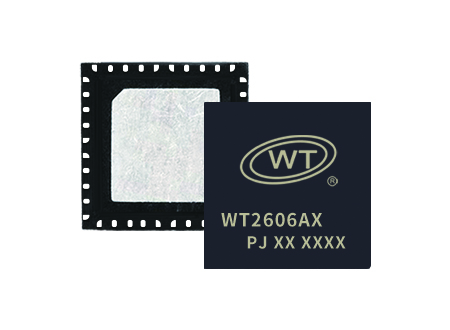

WT2606Ax-40N离在线语音识别芯片

产品特征：1.端侧唤醒、端侧VAD、离线识别
2.音频流式编解码
3.MQTT协议、Websocket协议部署、开放UART 通信/控制协议
4.已具备网络通信能力的产品集成，赋予 AI 语音交互能力
5.支持第三方 WIFI/4G/5G/蓝牙通信方案对接
6.快速实现语音控制与语义理解功能
7.开发周期减少80%，有效缩短研发周期降低技术门槛
8.支持OTA升级

在线咨询资料下载

全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT2606A是一款高性能工业级双模蓝牙语音SOC芯片，符合蓝牙V5.3+BR+EDR+BLE规范，采用QFN40 5×5mm紧凑封装，搭载双核32位DSP架构，主频高达160MHz，并支持IEEE754单精度浮点运算，配备640KB SRAM，可高效处理复杂音频算法与实时数据。该芯片集成双麦克风拾音、多格式编解码及8~48kHz音频采样能力，结合AI降噪技术，有效消除环境噪声，确保语音交互清晰流畅，实现蓝牙发送以及接收功能。同时支持丰富的端侧扩展接口，便于外围功能拓展。

WT2606A专为智能语音终端设计，支持本地化部署唤醒、降噪、打断等算法，轻松集成第三方Wi-Fi模块，广泛应用于AI对话、语音识别、对讲、播报及录音上传等场景。其高算力、低功耗与高集成度特性，使其成为赋予千行百业产品语音交互能力的理想解决方案，助力客户快速实现产品智能化升级。


WT2606产品特性

1. 算力基石：强劲运算支撑

搭载双核 32 位 DSP（160MHz 主频），集成 IEEE754 单精度浮点运算与 640KB SRAM ，从容应对复杂音频处理与数据运算，为音频优化提供充沛算力。

2. 音频引擎：精准拾音 + 降噪

双麦灵活输入：支持两路模拟 / 数字麦克风，覆盖 8~48kHz 宽频采样；
多格式兼容：原生支持 MP3、WAV、OPUS 等编解码，还原原声品质；
智能降噪：采用自适应宽频降噪技术，支持混合 / 前馈 / 反馈多模式配置，实时抵消环境噪声。

3. 蓝牙突破：双模长距 + 定位

双模协议：兼容蓝牙 5.3+BR+EDR+BLE ，支持 LE Audio、PAN 标准；
长距稳定：接收灵敏度达 -95dBm ，保障复杂环境连接可靠性；
定位扩展：支持 AOA/AoD 定位，拓展空间交互能力。

4. 可靠设计：紧凑 + 宽温 + 强防护

极致封装：采用 QFN40 5×5mm 封装，节省硬件空间；
宽温适配：工作温度覆盖 -40℃~+105℃ ，应对极端环境；
ESD 防护：等级达 HBM±4kV ，满足工业级可靠性要求。

5. 场景赋能：端侧算法 + 快速集成

芯片端内置唤醒、降噪、打断算法，支持第三方 WIFI 集成（UART 流式传输），直接落地智能锁 AI 对话、语音识别 / 对讲 / 播报、录音上传等场景，降低开发门槛。

WT2606 产品参数详情

Ø MP3控制：标准UART通信接口，默认波特率9600，支持通过串口命令设置波特率;支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。0~31级音量可调、最大可以支持外挂128Mbit的Flash，32G的TF卡和32G的U盘等(TF和U盘支持格式FAT或FAT32)，支持FAT32格式U盘升级程序;
Ø 上电默认不播放;具备BUSY状态指示、BUSY平时为低电平，播放时为高电平;
Ø 支持语音高品质音频格式，支持MP3和WAV格式，(支持采样率8K-44.1K，码率8kbps~320kbps)声音优美;
Ø 工作电压：2.8V~4.2V;
Ø 两个16位异步分频器定时器;
Ø 24 bit高精度Audio ADC;24 bit高精度DAC;
Ø IO驱动能力，可驱动8mA;
Ø 支持SD卡/U盘离线升级程序,建议画板时预留出USB接口;
Ø 通过USB接口连接电脑，电脑上显示Flash或TF卡盘符，直接从电脑拷贝音频到盘符，拷贝完成后，需拔掉USB线，再进行串口控制播放，否则串口发码无响应;
Ø 重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。(建议将150mil和208mil尺寸兼容扩展画上，更方便备货)。


2.封装管脚图


WT2606应用场景

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。

16）人体智能工学椅、蓝牙卡带音箱、运营商类音响、成人用品、车载联网盒子、共享设备、机器人等；

PIN-NO.	名称	功能说明
0	E-GND	底部焊盘地（必须接地）
1	DACR1	DAC右声道音频输出1
2	DACR2	DAC右声道音频输出2
3	DACL1	DAC左声道音频输出1
4	DACL2	DAC左声道音频输出2
5	VCC18	音频电源输入
6	VDD_SD	SD卡供电脚
7	MIC2+	麦克风通道2输入+
8	MIC2-	麦克风通道2输入-
9	MIC3+	麦克风通道3输入+
10	MIC3-	麦克风通道3输入-
11	GND	GND
12	DC_SW	内部降压、外部接电感
13	VCC42	芯片电源供电2.8V~4.2
14	VPP	暂未使用
15	VOUT	内部电源（LDO）输出（必须接106电容到地）
16	VCC18	音频电源输入
17	RX1	RX1,语音芯片数据接收
18	TX1	TX1,语音芯片数据发送
19	BUSY	BUSY输出脚
20	ADKEY	AD按键脚
21	VCM	接105电容到地
22	XIN	晶振OSCI
23	XOUT	晶振OSCO
24	SD_CLK	SD卡时钟
25	SD_CMD	SD卡片选
26	SD_DAT	SD卡数据
27	SPI_CS	SPI Flash片选
28	P33	IO
29	D-	烧录口/USB D-
30	D+	烧录口/USB D+
31	SPI_DO	SPI Flash数据输出
32	SPI_DLK	SPI Flash时钟
33	MIC4-	麦克风通道4输入-
34	MIC4+	麦克风通道4输入+
35	MIC1-	麦克风通道1输入-
36	MIC1+	麦克风通道1输入+
37	MICLDO1	麦克风电源
38	VCOM	接105电容到地
39	AGND	模拟地（与GND直连或经过0R再与GND相连）
40	Vreg	接105电容到地
