去年承接智能门锁项目，门铃音效调试耗费了不少时间。甲方要求叮咚声要让人感觉舒适、不刺耳且得具备层次感，查阅芯片规格书之后选取了唯创知音的 WTN6020，现在将选型的心得进行讲述。

　　为什么不能随意选择门铃芯片

　　门锁具有一个特性，即用户每日均可听到的门铃音效，清晨出门、夜晚回家按门铃时都会听到“叮咚”声，这在一定程度上代表着产品的档次。此前使用过几款通用语音芯片，音色生硬，关键是待机功耗未把控好，应用于干电池供电的门锁上续航维持时间不长。之后与唯创知音的工程师提及此事，他们推荐了专门针对电子锁门铃的WTN6020 - 8S - E这款芯片

　　物品被拿回来之后进行测试，发现其与之前所使用的那个方案相比较而言确实更为省心

　　那12款叮咚音效的实际体验是如何的

　　WTN6020存在一个较大的亮点，即有12个不同版本的叮咚音效能供选择，数量方面还颇为让人感到意外，原本我认为门铃音效能响便罢，没成想还能够整出如此之多新奇的花样

　　实际聆听的时候能够察觉到其中存在较为明显的差异

　　早期的叮咚较为传统，两声响完便结束，是那种属于适合功能型定位产品的类型

　　在后续的几个版本中添加了和弦元素，听起来就更为饱满

　　最晚出现的那几个版本具有渐变处理，开头较为轻柔，而后逐渐变亮，结尾干脆利落且不繁琐

　　我与甲方进行交流完毕之后，彼等选取了那个渐变处理的版本，并且表示“感觉有一定仪式感，但是并不十分繁琐”

　　技术规格是否能够被加以运用

　　当我对比方案的时候，首先会去查看参数，那么WTN6020有哪些值得关注的指标

　　参数项的规格以及其实际意义，如下予以呈现：参数项存在对应的规格，并且各规格具备实际意义，即参数项所对应的规格以及该规格所具有的实际意义

　　工作电压处于2.2V至5.5V之间，可借助两节干电池或者锂电池进行使用

　　待机电流小于5微安，并且干电池供电的续航能够得到保障

　　输出PWM/DAC的，能够直接驱动阻抗为8Ω、功率为0.5W的喇叭

　　内部震荡精度为±1%，并且无需外挂晶振，该方案较为简洁

　　此处最为实用的有两点，其一为待机功耗确实很低，我曾用万用表进行测量，空载时电流表基本无明显反应;其二为内部震荡精度是±1%，如此便无需外接晶振，布线可减少一根，PCB布局能够节省不少空间

　　可否将音量控制得足够细腻

　　规格书表明支持五级音量操控，该功能在实际项目里较为实用。不同使用者对于门铃声响大小的喜好存在差异，有的倾向于响一些，有的认为能够起到提示作用即可。WTN6020通过GPIO来把控音量的增减，终端用户自身能够进行调节。我检测到五级音量的步进幅度，从最低到最高大约有三到四倍的音量差别，不存在某一级突然变化的情形。实际提供给甲方时，他们觉得此设计比固件里调节音量更为便捷，用户按两下就能进行调节，无需翻阅说明书去寻找如何进入设置菜单

　　封装以及外围电路

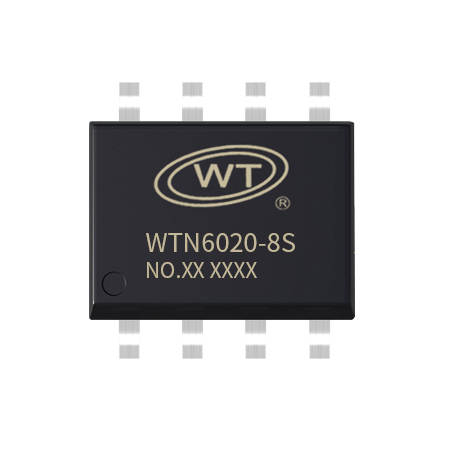

　　WTN6020所采用的是SOP8封装，其脚位数量不多，引脚的定义较为直观

　　播放按键触发对应的PA1，音量加按键触发对应的PA0，音量减按键触发对应的PA3

　　音频输出脚具有 PWM+和 PWM-

　　PA2在BUSY状态下进行输出，以便主控能够判断语音播放是否已经结束

　　外围电路的规格书写着VDD脚需要并联电容，具体数值并无严格要求，笔者使用的是104电容，实际测试抗干扰效果尚佳。布线的时候需留意让该电容尽量靠近芯片引脚，此为一小细节，若未处理妥当有时会引入杂音

　　与同行的方案进行横向对比

　　挑选门铃语音芯片的时候，还曾观察过其他品牌门铃的集成电路，有若干相关感受

　　大多数通用语音芯片内部仅内置1到2种音效，而具有12种选择的WTN6020便具备优势;部分方案的待机电流为十几二十微安，但是待机电流为5微安的WTN6020在同类别产品中属于偏低的情况;在开发时的便捷度方面，无需外部晶振是较为关键的，尤其是对于空间敏感的产品，能够节省一个元件就减少一个潜在故障点

　　若您在电子锁项目中需要可靠的门铃语音芯片，可考虑 WTN6020。其具备12款可选音效，能为甲方提供更多选择;待机功耗为5微安，有利于续航;采用SOP8封装且内置震荡设计，使方案更为简单。需要跟您说明的是，规格书中提及客户若想自定义叮咚音效，可联系唯创知音烧录，此服务对于有特殊音效需求的高端产品线较为有用。选型并无固定答案，关键在于匹配项目实际需求

　　期望此分享能够发挥作用，若有问题随时留言以便进行交流
