一、产品市场
随着汽车行业的不断更新变化，蓝牙语音芯片在汽车电子中的应用已经非常广泛，车用蓝牙信息娱乐系统，可与智能手机建立无缝连接，无需驾驶员手动操作，就能传输音乐，拨打电话，以及控制应用程序。

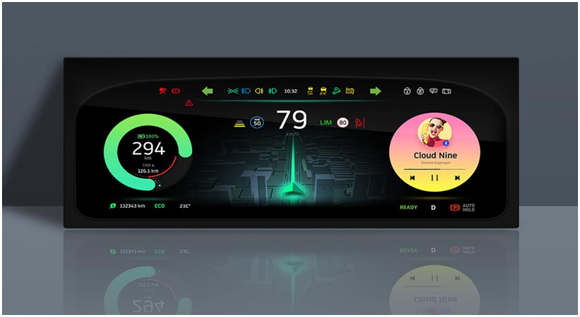

对于未来的互联汽车来说，蓝牙技术可助力实现智能无线网络，从而提高道路安全水平和驾乘舒适度。对于传统的汽车仪表盘来说，MCU还需要跑蓝牙协议栈，工作量大，使用WT2605C SOC蓝牙芯片，可以大大减少工程师的开发时间，MCU只需要通过标准的AT指令与WT2605C蓝牙芯片通讯即可，指令交互简单，无需复杂的操作。
蓝牙芯片：WT2605C-32N
此框图的优势：电话本、蓝牙歌词、U盘播放全部集成在WT2605C蓝牙芯片上，整体方案的成本大大减少，工程师开发的工作量也同步减少，实现产品的多、快、好、省；
什么是多：多意味着功能种类丰富，WT2605C为双模蓝牙芯片，支持传统的BR/EDR音频蓝牙以及BLE蓝牙，BLE蓝牙速率可达30KB/S；除此之外，常见的OTA升级、本地语音播放、语音识别等功能也集成在蓝牙SOC上；
什么是快：快就是开发效率高，蓝牙SOC本身集成的功能丰富，工程师通过AT指令即可完成对应功能的开发，无疑提高整体项目的开发进度；
什么是好：产品好，给客户的体验才会更加丰富，同等价位的产品，提高的功能丰富，带来全新的体验，整体的产品的竞争力就得到上涨；
什么是省：省意味着可以节省产品的BOM成本，SOC蓝牙芯片外围电路简单，本身集成的功能丰富，无需配合其他器件来实现产品功能的多样化，为客户带来产品的价格优势；
WT2605C是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有WT2605C-32N（体积小4*4MM） 的封装芯片。定制串口通讯协议标准（AT）指令，同时也支持蓝牙音频播放和蓝牙BLE数据传输功能。 支持 SPI-Flash、TF 卡、U 盘做为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。 32 级音量可调、最大可以支持外挂 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盘。
芯片特点：
Ø 芯片的工作电压范围2.8V-5.0V；
Ø WT2605B05为双模蓝牙，即音频蓝牙和数传蓝牙，双模蓝牙功能符合蓝牙5.0和BLE规范；
Ø 蓝牙上电后，搜索音频蓝牙名称为：BT_WT2605C
Ø 蓝牙晶振参数：24MHZ _9PF，±10PPM，具体型号参考可与本司业务沟通；
Ø 蓝牙上电连接手机后会显示蓝牙电量图标；
Ø 蓝牙连接距离尽量保持在10M以内，效果会比较好，蓝牙芯片布局请参考下述原理图说明；
Ø 采用WT2605B05芯片为核心，同时支持SPI-FLASH、TF卡、U盘三种存储方式；SPI-FLASH存放为固定音源区（可更新），使用U盘更换内容，最大可以支持外挂 128Mbit 的 Flash ，32G 的 TF 卡和 32G 的 U 盘等；
Ø 本司蓝牙音频功能主要分为两个模式：蓝牙模式和音频模式，上电默认蓝牙模式，打开手机蓝牙即可搜索连接；音频模式，即通过串口发送指令控制Flash、TF卡、U盘内音频播放，两者可通过AT+CHMODE指令切换，详情指令操作参考下文，两个模式不能同时运行(即不能在播放蓝牙音乐的同时又控制Flash/TF卡/U盘内音频播放)；
Ø 标准UART（AT）通信接口，可以灵活实现指定地址播放、指定文件名播放、指定文件夹内文件播放、音量级数、上下曲、播放停止、存储器切换和选择播放模式等；
Ø USB接口作用;（1）可支持挂载U盘播放；（2）具有U盘升级IC固件功能，OTA固件升级；
Ø 支持FAT、FAT32文件系统，支持MP3、WAV格式）；
Ø 在MP3模式下，有U盘和TF卡时，先响应TF卡，再响应U盘；支持U盘/TF卡热插拔；
Ø 典型TX输出功率+2db；
Ø 音频编解码器支持16位立体声DAC和两个通道16位ADC；
Ø 高性能立体声，ADC具有90dB的信噪比；
Ø 上电默认处于蓝牙模式，手机打开搜索蓝牙即可，连上蓝牙后，芯片TX脚会给出：BT_STA:6（6：表示连接成功）返码，断开蓝牙会自动返回：BT_STA:9（9表示断开连接） ，详情请参考指令说明；
WT2605B05模块片管脚介绍
管脚 | 名称 | 功能说明 |
1 | P35 | IO口 |
2 | SD_CMD | SD卡片选 |
3 | ROUT | 模块内部功放左声道输出 |
4 | LOUT | 模块内部功放右声道输出 |
5 | DACR | 蓝牙IC DAC右声道音频输出 |
6 | DACL | 蓝牙IC DAC左声道音频输出 |
7 | P37 | IO口 |
8 | P02 | IO口 |
9 | MIC-IN | 麦克风输入脚 |
10 | GND | 地 |
11 | CS/P14/BUSY | |
12 | TXD | UART1_TX,模块数据发送 |
13 | RXD | UART1_RX,模块数据接收 |
14 | SD_CLK | |
15 | ADKEY/P06 | IO口 |
16 | VCC33 | IO电源3.3V |
17 | SD_DAT/IIC_DAT | |
18 | VDD50 | 电源输入 |
19 | DM/D- | USB D- |
20 | DP/D+ |
1）、BT+BLE+本地音乐功能：
CMD详解 | 对应功能 | 参数详解 | ||
AT+PLAY=[logo],[index] | 指定Flash根目录索引播放 | [logo] =“盘符”三种盘符类型“ fat_nor、sd0、udisk0” [index] ，索引序号 | ||
指定TF卡根目录索引播放 | ||||
指定U盘根目录索引播放 | ||||
AT+SPLAY=[logo],[name] | 指定TF卡文件名播放 | [logo] =“盘符”三种盘符类型“ fat_nor、sd0、udisk0” [name] ，（根目录下）文件名.mp3或.wav | ||
指定U盘文件名播放 | ||||
AT+SPLAY=[logo] , /[path] / [name] | 指定U盘文件夹内-文件名播放 | [logo] =“盘符”三种盘符类型“ fat_nor、sd0、udisk0” [path] ，/ “路径”文件夹名称 [name] ，（根目录下）文件名.mp3或.wav | ||
AT+FPLAY=[logo],[path],[index] | 指定TF卡文件夹内索引播放 | [logo] =“盘符”三种盘符类型“ fat_nor、sd0、udisk0” [path] ，/ “路径”文件夹名称 [index] ，索引序号 | ||
指定U盘文件夹内索引播放 | ||||
AT+PP | 播放暂停命令 | / | ||
AT+STOP | 停止命令 | / | ||
AT+NEXT | 下一曲命令 | / | ||
AT+PREV | 上一曲命令 | / | ||
AT+ATTSEND=[data] | ATT数据传输 透传模式关闭时有效 | [data]数据需要转成ASCII码再传输 一次传输总字符需要控制在256BYTE内否则视为无效AT指令不做处理,READ_CCC使能后方可写入,如果传输大量数据,请使用透传使能后再发数据 | ||
AT+BLETXPOWER=[edr1] | BLE的发射功率 | [edr1]=0~9(max) | ||
AT+BLECONNOFF=[cid] | BLE断开连接（设置） | [cid]=8 | ||
AT+BLESTA=? | BLE连接状态（获取） | / | ||
AT+ADV=[adv] | BLE广播状态（使能） | [adv] =（固定值0~1） 0：停止广播 1：开启广播(默认) | ||
AT+ADV? | BLE广播状态（获取） | / | ||
AT+ADVPARAM=[adv_interval] | 广播连接间隔（设置） | adv_interval:广播间隔,默认值(800,单位0.625ms)即500ms | ||
AT+ADVPARAM? | 广播连接间隔（获取） | / | ||
AT+DTUMODE=[en] | 透传模式（使能） | 1通过透传使能IO口拉低维持在透传模式,拉高退出透传模式， 2.IO口拉高时可通过AT+DTUMODE=0拉低进入透传模式,=1退出透传模式 | ||
2）、BLE+本地音乐功能+语音识别：
注：BLE+本地音乐功能与上述指令表一致，不在过多描述：
2.蓝牙模式命令返码格式及部分音频蓝牙指令介绍
蓝牙状态-结果码 |
à: 1表示：保留 |
à: 2表示：关机 |
à: 3表示：初始化完成 |
à: 6表示：连接成功 |
à: 9表示：断开连接 |
à: 10表示：保留 |
à: 12表示：来电话号码 |
à: 14表示：打出电话 |
à: 15表示：接通电话 |
à: 16表示：挂断电话 |
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | EDRCONNOFF | = | 6 |
EDRCONNSTA? |
配置参数：未连接=0，仅电话支持2，仅音频支持4，电话和音频支持6
示例（设置）发→◇AT+EDRCONNOFF=6
收←◆OK
示例（获取）发→◇AT+EDRCONNSTA?
收←◆+EDRCONNSTA:6
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | PHONEINCOME | = | 2 |
设置指令接听、挂断电话。
参数：à: 1表示：接听
à: 2表示：挂断
示例：发→◇AT+PHONEINCOME=2 //指令挂断
收←◆OK
收←◆+BT_STA:16 //挂断电话主动返码
起始码 | 连接符 | 命令 |
AT | + | CALLLASTON |
注：发送该指令拨打上次电话（已电话本记录的上次来电为准）
示例：发→◇AT+CALLLASTON
收←◆OK
收←◆+BT_STA:14 //打出电话
收←◆+BT_STA:12 //来/打电号码，如下：
+TEL:19189904386
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | AUTOANSWER | = | 0 |
设置来电自动接听，关闭自动接听功能。
参数：à: 0表示：禁止
à: 1表示：主动接听（使能）
示例：发→◇AT+AUTOANSWER=0☑
收←◆OK
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | FF | = | [step] |
设置指令：参数1~（当前音频最大时长） 单位/秒
支持蓝牙状态下手机音频播放，快进响应。
注：蓝牙状态播放，由于手机版本配置，音乐播放器兼容等问题，部分播放器或手机机型，会出现指令响应正常，但没有快进响应效果。
示例：发→◇AT+FF=10 //快进10秒
收←◆OK
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | FR | = | [step] |
支持SD卡播放、U盘播放、Flash播放、蓝牙状态下手机音频播放，快退响应。
注：蓝牙状态播放，由于手机版本配置，音乐播放器兼容等问题，部分播放器或手机机型，会出现指令响应正常，但没有快退响应效果。
注：超出快退播放时间，音频会从头开始播放
示例：发→◇AT+FR=10 //快退10秒
收←◆OK
起始码 | 连接符 | 命令 |
AT | + | MUSICNAME? |
注：该指令查询仅在播放模式下有效。
起始码 | 连接符 | 命令 |
AT | + | TOTALTIME? |
注：该指令查询仅在播放模式下查询有效。
示例：发→◇AT+TOTALTIME?
收←◆+TOTALTIME:111 //音频时长111秒
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | TELNO | = | 0 |
指令设置开启读取，和关闭读取
参数：à: “0”表示停止读取
à: “1”表示读取
注：读取出的参数顺序'：[序号],[名字]，[号码]
注：指令设置开启歌词推送后，数据主动推送，接收歌词返码
起始码 | 连接符 | 命令 | 连接符 | 参数 |
AT | + | LRC | = | 1 |
参数：à: “0”表示关闭推送
à: “1”表示打开推送
蓝牙状态播放，由于手机版本配置，音乐播放器兼容等问题，部分播放器或手机机型，会出现指令响应正常，但没有快退响应效果。
示例：发→◇AT+LRC=1
收←◆OK
测试板展示：
1）支持SPI-Flash、支持TF卡、U盘；
2）支持FAT，FAT32文件系统；
3）控制方式：定制AT通信接口，默认波特率115200 （可配置）；
4）上电默认不播放；具备BUSY状态指示、BUSY播放时为高电平（可配置）；
5）音频输出方式，样品默认DAC输出
1、蓝牙音乐歌词推送。
示例：发→◇AT+LRC=1
收←◆OK
串口即可推送歌词等信息
示例：发→◇AT+TELNO=1
收←◆OK
串口会推送本机号码、电话簿、通话记录等信息。
