基于WT588F02KD-24SS语音芯片的老化箱产品设计解决方案

发布时间:2022-06-09 15:29 浏览次数:

   随着科技水平的迅速发展,各类电子产品层出不穷,产品质量保障问题也成了一个值得重视的问题;特别是应用于工业生产的产品,对于在高低温环境下能否正常使用也成为了一个重要的衡量标准。对老化房、老化箱的要求也明显提高,需要显示实时温度、并且能够设置老化时间,不需要人工去进行停止。
  目前市场上关于老化箱方案一般有:
  方案一:MCU+74HC573锁存芯片+时钟芯片+语音播报芯片+温度探头;
  方案二:MCU+74HC573锁存芯片+晶振+语音播报芯片+温度探头;

  而我们下面将要介绍的方案只需要MCU+WT588F02KD-24SS语音芯片+秒跳芯片+温度探头即可实现上述的功能需求。WT588F02KD-24SS老化箱方案简介如下:

  一、功能概述
  ★可以支持4位数码管调节亮度(可以扩展10个) ;
  ★可以支持32个发光二极管LED单独调光;
  ★带按键唤醒,主动扫描功能和带按键返回;
  ★内置亮度调节的电路---占空比8级可调,使用1K的频率;
  ★可控制数码管显示不同字符,也可对单段数码管进行调节;
  ★带有DA接口,可外接温度探头等模拟信号;
  ★客户也可以通过配套下载器在线更换芯片内部语音内容;

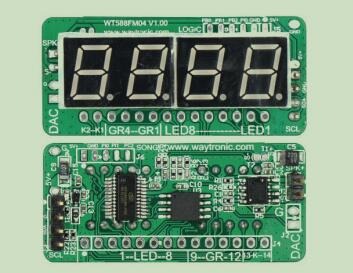

数码管驱动芯片

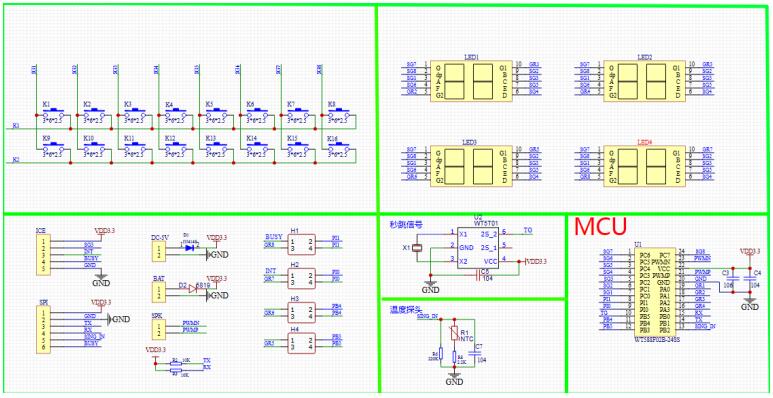

  二、原理图设计

语音芯片电路

  三、指令简介
  WT588F02KD-24SS内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图

语音芯片串口

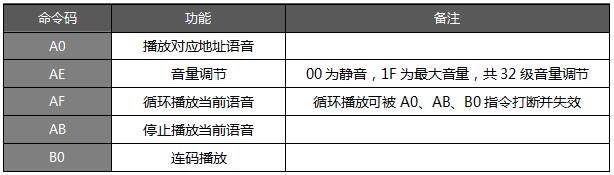

  A.播放指令

语音芯片指令

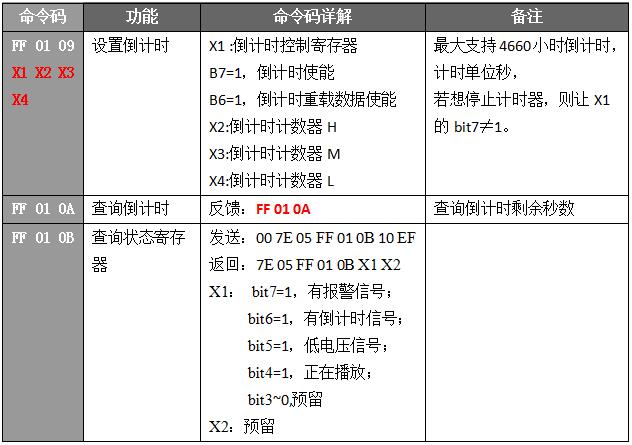

  B.定时指令

语音芯片指令

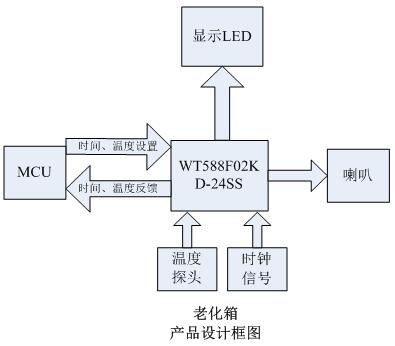

  四、方案应用框架图

语音芯片框架图

  A. 温度探头可以实时测量环境温度,并通过数码管显示出来;当温度超出设置范围会有信号反馈给MCU进行调节。
  B.设置定制后,到定时时间结束,会反馈信号给单片机关闭老化工序。
  C.可播报实时温度,也可设置定时报警等功能。
  五、方案对比
  相比以前的方案,WT588F02KD-24SS芯片相当于一颗74HC573锁存芯片和一颗语音播报芯片,可直接节约材料成本;而WT588F02KD-24SS能够自主获取秒跳信号进行时间记录并且使用标准的uart串口控制,省去了MCU驱动数码管、获取时间、控制语音播报等开发步骤,极大的缩短了开发周期。
