关于WT588E语音芯片+数码管驱动显示的应用场景介绍【唯创知音】

发布时间:2022-06-06 17:13 浏览次数:

   WT588E02B语音芯片是一款SPI通讯方式的语音芯片、最大的特点便是客户可以自行通过SPI协议,按照规定的数据更换流程发送语音数据,实现客户可以在线更新音频数据,有利于客户产品的升级迭代,保持产品活力。

  为了“服务好工程师,服务更多的工程师”这个目标,让唯创知音的语音芯片可以替客户完成更多的功能,推出了数码管扩展功能。通过将唯创知音的语音芯片的IO口与数码管相连接,便可以代替客户驱动数码管,实现数码管的显示。而客户仅仅需要4个IO口与唯创知音的语音芯片通讯,大大节省了客户主控芯片的资源。下面先介绍一下唯创知音的芯片的基本信息,让您对唯创知音的这款芯片的功能有一个大概的了解,在为您介绍唯创知音此款功能的应用场景。

  WT588E02B语音芯片特点介绍:

  1.16位DSP语音芯片、32Mhz内部振荡;

  2.工作电压2.0~5.5V;

  3.16bit的PWM/DAC输出、可直接驱动8R 0.5W喇叭;

  4.支持6K~32Khz的WAV文件;

  5.客户可以通过MCU或配套下载器在线更换芯片内部语音内容;

  6.支持模拟SPI通讯;

  7.支持最大4通道16K采样率混音;

  8.支持最高16通道midi播放(8K采样率);

  9.支持224段地址,有更多需求可以扩展;

  10.具有硬件SPI接口、UART接口、IIC、内置比较器等接口。可以为客户定制各类功能。

  11.芯片内置220k byte的存储(不包含主控程序)。

  12.芯片主控程序和内置存储数据均可擦除再烧写。

  13.芯片上电初始化时间大概为200ms

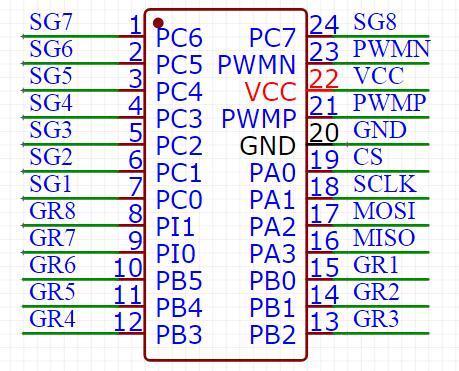

  引脚功能图:

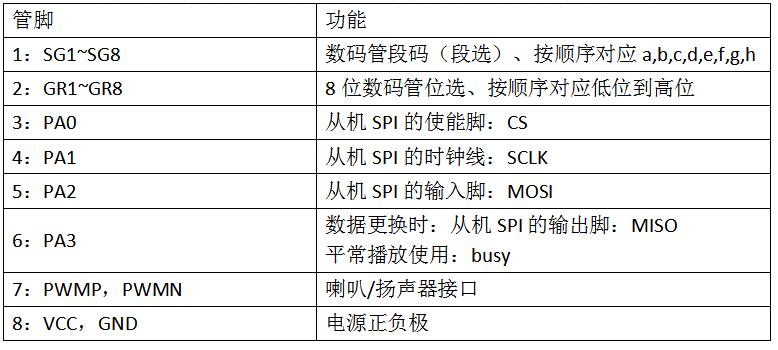

  管脚功能

  1:SG1~SG8 数码管段码(段选)、按顺序对应a,b,c,d,e,f,g,h

  2:GR1~GR8 8位数码管位选、按顺序对应低位到高位

  3:PA0 从机SPI的使能脚:CS

  4:PA1 从机SPI的时钟线:SCLK

  5:PA2 从机SPI的输入脚:MOSI

  6:PA3 数据更换时:从机SPI的输出脚:MISO

  平常播放使用:busy

  7:PWMP,PWMN 喇叭/扬声器接口

  8:VCC,GND 电源正负极

  通讯协议介绍:

  SPI是串行通讯协议,也就是说数据是一位一位的传输的。MISO引脚和MOSI引脚上的数据的MSB位必须与SPSCK的第一个边沿同步,在SPI传输过程中,在同步时钟信号周期开始时(上升沿)数据上线,然后在同步时钟信号的下降沿时,SPI的接收方捕捉位信号,在时钟信号的一个周期结束时(上升沿),下一位数据信号上线,再重复上述过程,先发高位,直到一个字节的8位信号传输结束。由此可以实现控制语音播放、停止、循环等。详细说明可见下面介绍。

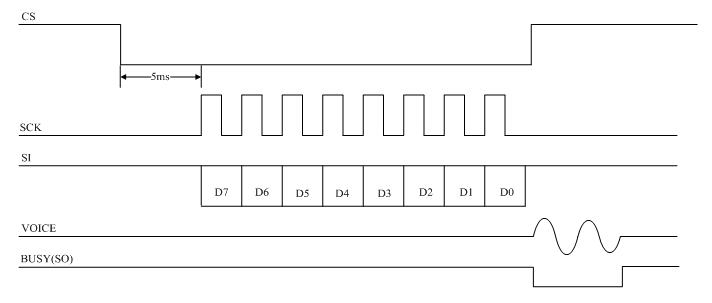

  SPI控制模式由芯片CS、SCK和SI进行控制操作,每发一个字节数据前,CS先拉低4ms至20ms,推荐使用5ms,然后再发送CLK,接收数据高位在先,在时钟的下降接收数据。时钟周期介于160us~2ms之间,推荐周期使用200us。发数据时先发高位,再发低位。数据中的指令根据指令表来发送。

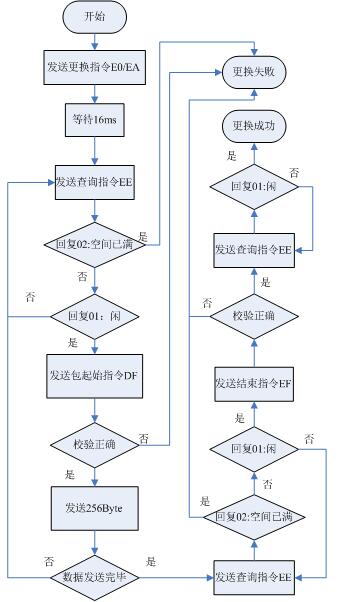

  更换流程

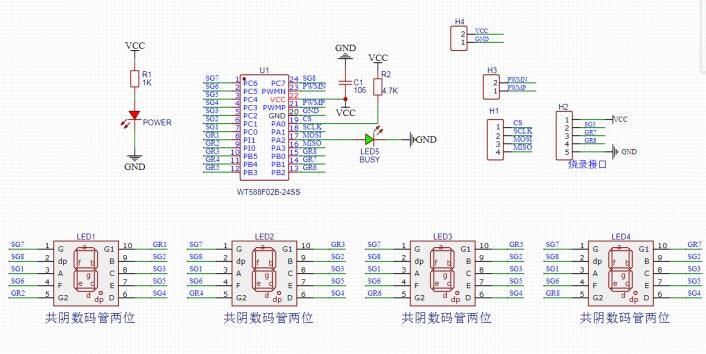

  应用原理图:





  WT588E02B语音芯片应用场景介绍:

  知道了唯创知音语音芯片的各个指令(详细资料可以联系我司在线客服获取),也就知道了唯创知音在对于数码管的操作是比较详细的,通过指令,客户可以随意灵活地去控制数码管,细致到单段的控制。当然除了细致的数码管的控制,还有自行更换语音,。

  例1:在智能闹钟行业;客户MCU可以通过发送指令给语音芯片进行数码管的控制,而且可以通过手机App等途径,让客户自行选择铃声,替换掉原来的声音,增加产品活力。

  例2:在游戏行业。通过更换游戏声音,不同的数码管控制,从而能够制出不同的游戏设备。比如利用游戏投篮机,八位数码管既可以分成2个4位数码管,进行投篮PK,又可以将其中1个4位的数码管进行一个倒计时,变成投篮闯关,这个都是可以有客户自行选择创造。这是对统一个游戏类型的规则改造而出来的不同游戏,但是我如果可以游戏声音替换为拳击器,是不是有是一个不一样的产品。

  总结:简而言之,唯创知音的语音芯片具有在线更新语音内容,又具有自由灵活地8位数码管控制,又只需要占用客户MCU的4个IO口,让客户有更多的资源去处理更多的信息。
